5. Pievienojiet visus kabeļus atbilstoši spaiļu savienojumu shēmām.
Pieslēgumu bloks,  6.5.1 "Pieslēgumu bloka spaiļu savienojumu
–
shēma",  185.
– Vadības bloks;  6.5.2 "Vadības bloka spaiļu savienojumu shēma",
 186.
– Lai garantētu drošu darbību uzstādīšanas vietā, ņemiet vērā iekārtas
pieslēgumu slodzes,  5 "Tehniskās specifikācijas",  181.

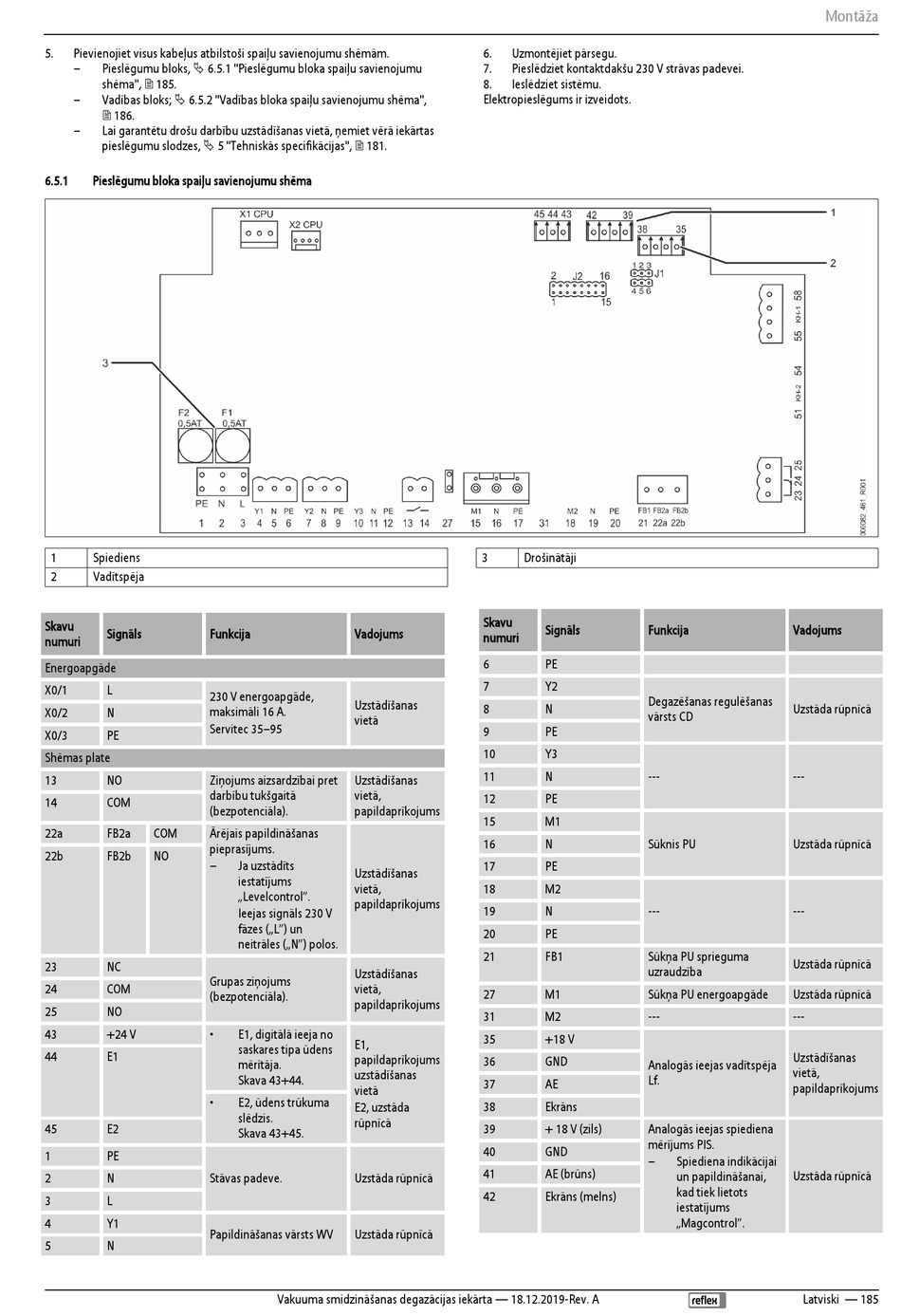

6.5.1 Pieslēgumu bloka spaiļu savienojumu shēma
1 Spiediens
2 Vadītspēja
Skavu
Signāls Funkcija
numuri
Energoapgāde
X0/1 L
230 V energoapgāde,
maksimāli 16 A.
X0/2 N
Servitec 35–95
X0/3 PE
Shēmas plate
13 NO Ziņojums aizsardzībai pret
darbību tukšgaitā
14 COM
(bezpotenciāla).
22a FB2a COM Ārējais papildināšanas
pieprasījums.
22b FB2b NO
–
23 NC
Grupas ziņojums
24 COM
(bezpotenciāla).
25 NO
43 +24 V •
44 E1
•
45 E2
1 PE
2 N Stāvas padeve.
3 L
4 Y1
Papildināšanas vārsts WV
5 N
Vadojums
Uzstādīšanas
vietā
Uzstādīšanas
vietā,
papildaprīkojums
Ja uzstādīts
Uzstādīšanas
iestatījums
vietā,
„Levelcontrol".
papildaprīkojums
Ieejas signāls 230 V
fāzes („L") un
neitrāles („N") polos.
Uzstādīšanas
vietā,
papildaprīkojums
E1, digitālā ieeja no
E1,
saskares tipa ūdens
papildaprīkojums
mērītāja.
uzstādīšanas
Skava 43+44.
vietā
E2, ūdens trūkuma
E2, uzstāda
slēdzis.
rūpnīcā
Skava 43+45.
Uzstāda rūpnīcā
Uzstāda rūpnīcā
Vakuuma smidzināšanas degazācijas iekārta — 18.12.2019-Rev. A
6. Uzmontējiet pārsegu.
7. Pieslēdziet kontaktdakšu 230 V strāvas padevei.
8. Ieslēdziet sistēmu.
Elektropieslēgums ir izveidots.
3 Drošinātāji
Skavu
Signāls Funkcija
numuri
6 PE
7 Y2
Degazēšanas regulēšanas
8 N
vārsts CD
9 PE
10 Y3
11 N ---
12 PE
15 M1
16 N Sūknis PU
17 PE
18 M2
19 N ---
20 PE
21 FB1 Sūkņa PU sprieguma
uzraudzība
27 M1 Sūkņa PU energoapgāde
31 M2 ---
35 +18 V
36 GND
Analogās ieejas vadītspēja
Lf.
37 AE
38 Ekrāns
Analogās ieejas spiediena
39 + 18 V (zils)
mērījums PIS.
40 GND
–
41 AE (brūns)
42 Ekrāns (melns)
Montāža
Vadojums
Uzstāda rūpnīcā
---
Uzstāda rūpnīcā
---
Uzstāda rūpnīcā
Uzstāda rūpnīcā
---
Uzstādīšanas
vietā,
papildaprīkojums
Spiediena indikācijai
Uzstāda rūpnīcā
un papildināšanai,
kad tiek lietots
iestatījums
„Magcontrol".
