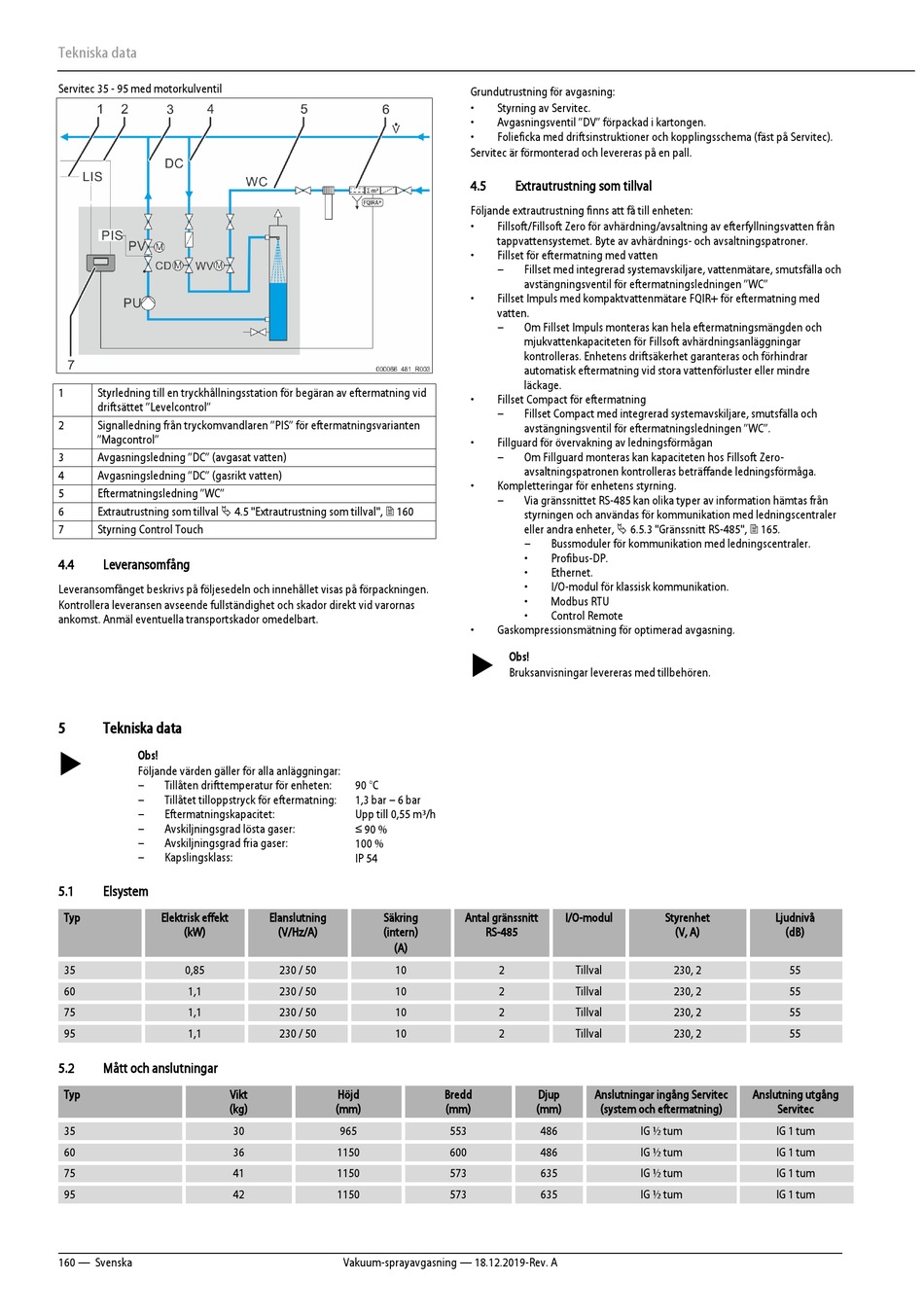

Leveransomfång; Extrautrustning Som Tillval; Tekniska Data; Elsystem - Reflex Servitec 35 Originalbetriebsanleitung

Tekniska data

Servitec 35 - 95 med motorkulventil
Styrledning till en tryckhållningsstation för begäran av eftermatning vid
1
driftsättet "Levelcontrol"
2 Signalledning från tryckomvandlaren "PIS" för eftermatningsvarianten
"Magcontrol"
3 Avgasningsledning "DC" (avgasat vatten)
4 Avgasningsledning "DC" (gasrikt vatten)
5 Eftermatningsledning "WC"
6 Extrautrustning som tillval  4.5 "Extrautrustning som tillval",  160
7 Styrning Control Touch
4.4 Leveransomfång
Leveransomfånget beskrivs på följesedeln och innehållet visas på förpackningen.
Kontrollera leveransen avseende fullständighet och skador direkt vid varornas
ankomst. Anmäl eventuella transportskador omedelbart.
5 Tekniska data
 Obs!
Följande värden gäller för alla anläggningar:
– Tillåten drifttemperatur för enheten:
– Tillåtet tilloppstryck för eftermatning:
– Eftermatningskapacitet:
– Avskiljningsgrad lösta gaser:
– Avskiljningsgrad fria gaser:
– Kapslingsklass:
5.1

Elsystem

Typ Elektrisk effekt
(kW)
35 0,85
60 1,1
75 1,1
95 1,1
5.2 Mått och anslutningar
Typ Vikt
(kg)
35
60
75
95
160 — Svenska
90 °C
1,3 bar – 6 bar
Upp till 0,55 m³/h
≤ 90 %
100 %
IP 54
Elanslutning Säkring
(V/Hz/A) (intern)
(A)
230 / 50 10
230 / 50 10
230 / 50 10
230 / 50 10
Höjd
(mm)
30 965
36 1150
41 1150
42 1150
Vakuum-sprayavgasning — 18.12.2019-Rev. A
Grundutrustning för avgasning:
• Styrning av Servitec.
• Avgasningsventil "DV" förpackad i kartongen.
• Folieficka med driftsinstruktioner och kopplingsschema (fäst på Servitec).
Servitec är förmonterad och levereras på en pall.
4.5

Extrautrustning som tillval

Följande extrautrustning finns att få till enheten:
• Fillsoft/Fillsoft Zero för avhärdning/avsaltning av efterfyllningsvatten från
tappvattensystemet. Byte av avhärdnings- och avsaltningspatroner.
• Fillset för eftermatning med vatten
– Fillset med integrerad systemavskiljare, vattenmätare, smutsfälla och
avstängningsventil för eftermatningsledningen "WC"
• Fillset Impuls med kompaktvattenmätare FQIR+ för eftermatning med
vatten.
– Om Fillset Impuls monteras kan hela eftermatningsmängden och
mjukvattenkapaciteten för Fillsoft avhärdningsanläggningar
kontrolleras. Enhetens driftsäkerhet garanteras och förhindrar
automatisk eftermatning vid stora vattenförluster eller mindre
läckage.
• Fillset Compact för eftermatning
– Fillset Compact med integrerad systemavskiljare, smutsfälla och
avstängningsventil för eftermatningsledningen "WC".
• Fillguard för övervakning av ledningsförmågan
– Om Fillguard monteras kan kapaciteten hos Fillsoft Zero-
avsaltningspatronen kontrolleras beträffande ledningsförmåga.
• Kompletteringar för enhetens styrning.
– Via gränssnittet RS-485 kan olika typer av information hämtas från
styrningen och användas för kommunikation med ledningscentraler
eller andra enheter,  6.5.3 "Gränssnitt RS-485",  165.
– Bussmoduler för kommunikation med ledningscentraler.
• Profibus-DP.
• Ethernet.
• I/O-modul för klassisk kommunikation.
• Modbus RTU
• Control Remote
• Gaskompressionsmätning för optimerad avgasning.
 Obs!
Bruksanvisningar levereras med tillbehören.
Antal gränssnitt I/O-modul
RS-485
2 Tillval
2 Tillval
2 Tillval
2 Tillval
Bredd Djup Anslutningar ingång Servitec
(mm) (mm) (system och eftermatning)
553 486
600 486
573 635
573 635
Styrenhet Ljudnivå
(V, A) (dB)
230, 2 55
230, 2 55
230, 2 55
230, 2 55
Anslutning utgång
Servitec
IG ½ tum IG 1 tum
IG ½ tum IG 1 tum
IG ½ tum IG 1 tum
IG ½ tum IG 1 tum
