Montāža

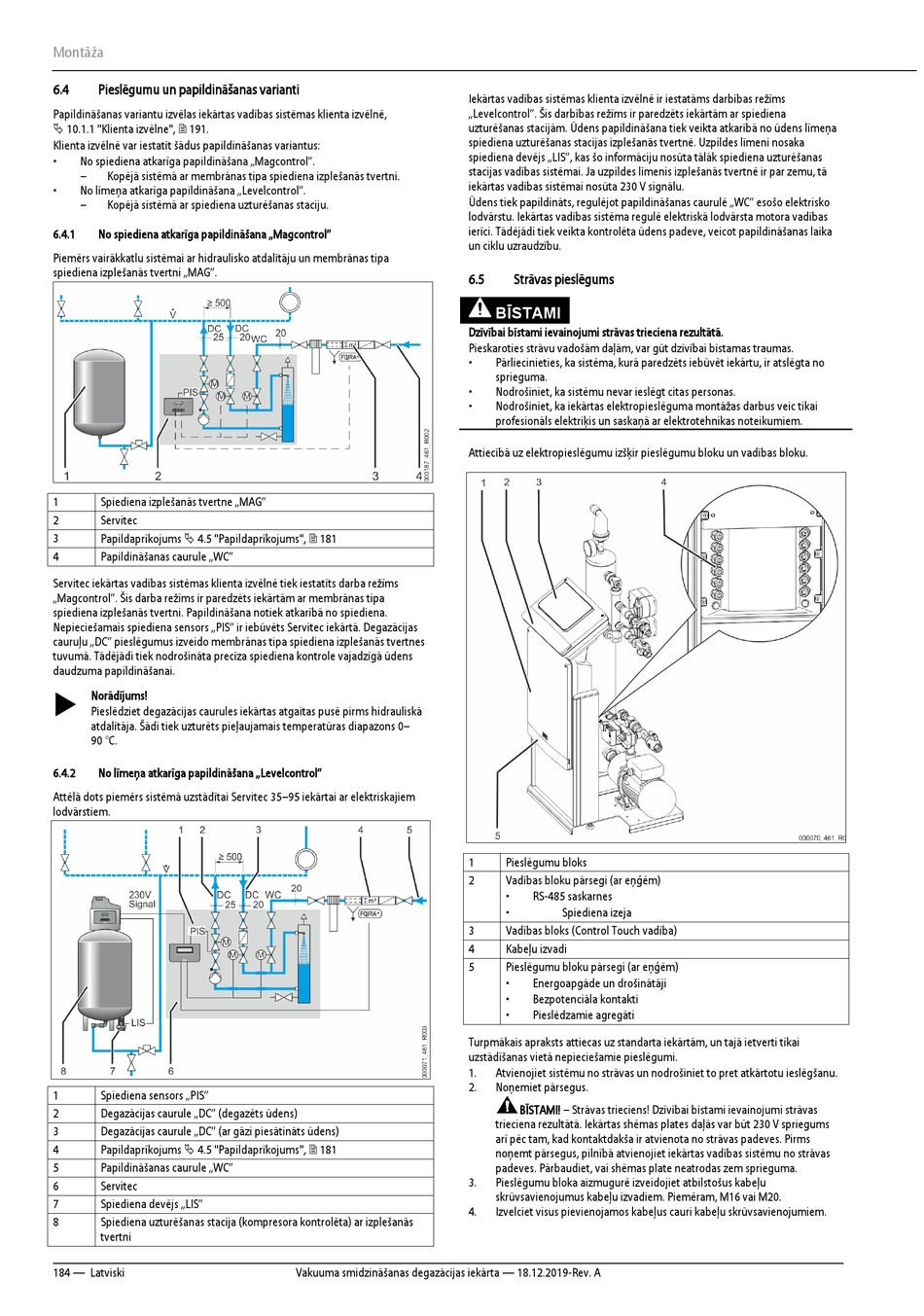

6.4 Pieslēgumu un papildināšanas varianti
Papildināšanas variantu izvēlas iekārtas vadības sistēmas klienta izvēlnē,
 10.1.1 "Klienta izvēlne",  191.
Klienta izvēlnē var iestatīt šādus papildināšanas variantus:
• No spiediena atkarīga papildināšana „Magcontrol".
– Kopējā sistēmā ar membrānas tipa spiediena izplešanās tvertni.
• No līmeņa atkarīga papildināšana „Levelcontrol".
– Kopējā sistēmā ar spiediena uzturēšanas staciju.
6.4.1 No spiediena atkarīga papildināšana „Magcontrol"
Piemērs vairākkatlu sistēmai ar hidraulisko atdalītāju un membrānas tipa
spiediena izplešanās tvertni „MAG".
1 Spiediena izplešanās tvertne „MAG"
2 Servitec
Papildaprīkojums  4.5 "Papildaprīkojums",  181
3
4 Papildināšanas caurule „WC"
Servitec iekārtas vadības sistēmas klienta izvēlnē tiek iestatīts darba režīms
„Magcontrol". Šis darba režīms ir paredzēts iekārtām ar membrānas tipa
spiediena izplešanās tvertni. Papildināšana notiek atkarībā no spiediena.
Nepieciešamais spiediena sensors „PIS" ir iebūvēts Servitec iekārtā. Degazācijas
cauruļu „DC" pieslēgumus izveido membrānas tipa spiediena izplešanās tvertnes
tuvumā. Tādējādi tiek nodrošināta precīza spiediena kontrole vajadzīgā ūdens
daudzuma papildināšanai.
 Norādījums!
Pieslēdziet degazācijas caurules iekārtas atgaitas pusē pirms hidrauliskā
atdalītāja. Šādi tiek uzturēts pieļaujamais temperatūras diapazons 0–
90 °C.
6.4.2 No līmeņa atkarīga papildināšana „Levelcontrol"
Attēlā dots piemērs sistēmā uzstādītai Servitec 35–95 iekārtai ar elektriskajiem
lodvārstiem.
1 Spiediena sensors „PIS"
2 Degazācijas caurule „DC" (degazēts ūdens)
3 Degazācijas caurule „DC" (ar gāzi piesātināts ūdens)
4 Papildaprīkojums  4.5 "Papildaprīkojums",  181
5 Papildināšanas caurule „WC"
6 Servitec
7 Spiediena devējs „LIS"
8 Spiediena uzturēšanas stacija (kompresora kontrolēta) ar izplešanās
tvertni
184 — Latviski
Iekārtas vadības sistēmas klienta izvēlnē ir iestatāms darbības režīms
„Levelcontrol". Šis darbības režīms ir paredzēts iekārtām ar spiediena
uzturēšanas stacijām. Ūdens papildināšana tiek veikta atkarībā no ūdens līmeņa
spiediena uzturēšanas stacijas izplešanās tvertnē. Uzpildes līmeni nosaka
spiediena devējs „LIS", kas šo informāciju nosūta tālāk spiediena uzturēšanas
stacijas vadības sistēmai. Ja uzpildes līmenis izplešanās tvertnē ir par zemu, tā
iekārtas vadības sistēmai nosūta 230 V signālu.
Ūdens tiek papildināts, regulējot papildināšanas caurulē „WC" esošo elektrisko
lodvārstu. Iekārtas vadības sistēma regulē elektriskā lodvārsta motora vadības
ierīci. Tādējādi tiek veikta kontrolēta ūdens padeve, veicot papildināšanas laika
un ciklu uzraudzību.
6.5
Dzīvībai bīstami ievainojumi strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām daļām, var gūt dzīvībai bīstamas traumas.
•
•
•
Attiecībā uz elektropieslēgumu izšķir pieslēgumu bloku un vadības bloku.
1
2
3
4
5
Turpmākais apraksts attiecas uz standarta iekārtām, un tajā ietverti tikai
uzstādīšanas vietā nepieciešamie pieslēgumi.
1.
2.
3.
4.
Vakuuma smidzināšanas degazācijas iekārta — 18.12.2019-Rev. A
Strāvas pieslēgums
BĪSTAMI
Pārliecinieties, ka sistēma, kurā paredzēts iebūvēt iekārtu, ir atslēgta no
sprieguma.
Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar elektrotehnikas noteikumiem.
Pieslēgumu bloks
Vadības bloku pārsegi (ar eņģēm)
• RS-485 saskarnes
• Spiediena izeja
Vadības bloks (Control Touch vadība)
Kabeļu izvadi
Pieslēgumu bloku pārsegi (ar eņģēm)
• Energoapgāde un drošinātāji
• Bezpotenciāla kontakti
• Pieslēdzamie agregāti
Atvienojiet sistēmu no strāvas un nodrošiniet to pret atkārtotu ieslēgšanu.
Noņemiet pārsegus.
BĪSTAMI! – Strāvas trieciens! Dzīvībai bīstami ievainojumi strāvas
trieciena rezultātā. Iekārtas shēmas plates daļās var būt 230 V spriegums
arī pēc tam, kad kontaktdakša ir atvienota no strāvas padeves. Pirms
noņemt pārsegus, pilnībā atvienojiet iekārtas vadības sistēmu no strāvas
padeves. Pārbaudiet, vai shēmas plate neatrodas zem sprieguma.
Pieslēgumu bloka aizmugurē izveidojiet atbilstošus kabeļu
skrūvsavienojumus kabeļu izvadiem. Piemēram, M16 vai M20.
Izvelciet visus pievienojamos kabeļus cauri kabeļu skrūvsavienojumiem.
