Montering
Följande beskrivningar gäller för standardanläggningar och avser endast de
nödvändiga anslutningarna på platsen.
1. Koppla anläggningen spänningslös och säkra den mot återinkoppling.
2. Ta av skydden.
FARA – elektrisk stöt! Livsfarliga skador genom elektrisk stöt. Även
om nätkontakten har dragits ut från spänningsförsörjningen kan en
spänning på 230 V ligga på delar av enhetens kretskort. Koppla ifrån
enhetens styrenhet fullständigt från spänningsförsörjningen innan
skyddsplåtarna tas av. Kontrollera att kretskortet är spänningslöst.
3. Använd en lämplig kabelförskruvning för kabelgenomföringarna på
anslutningsdelens baksida. Till exempel M16 eller M20.
6.5.1

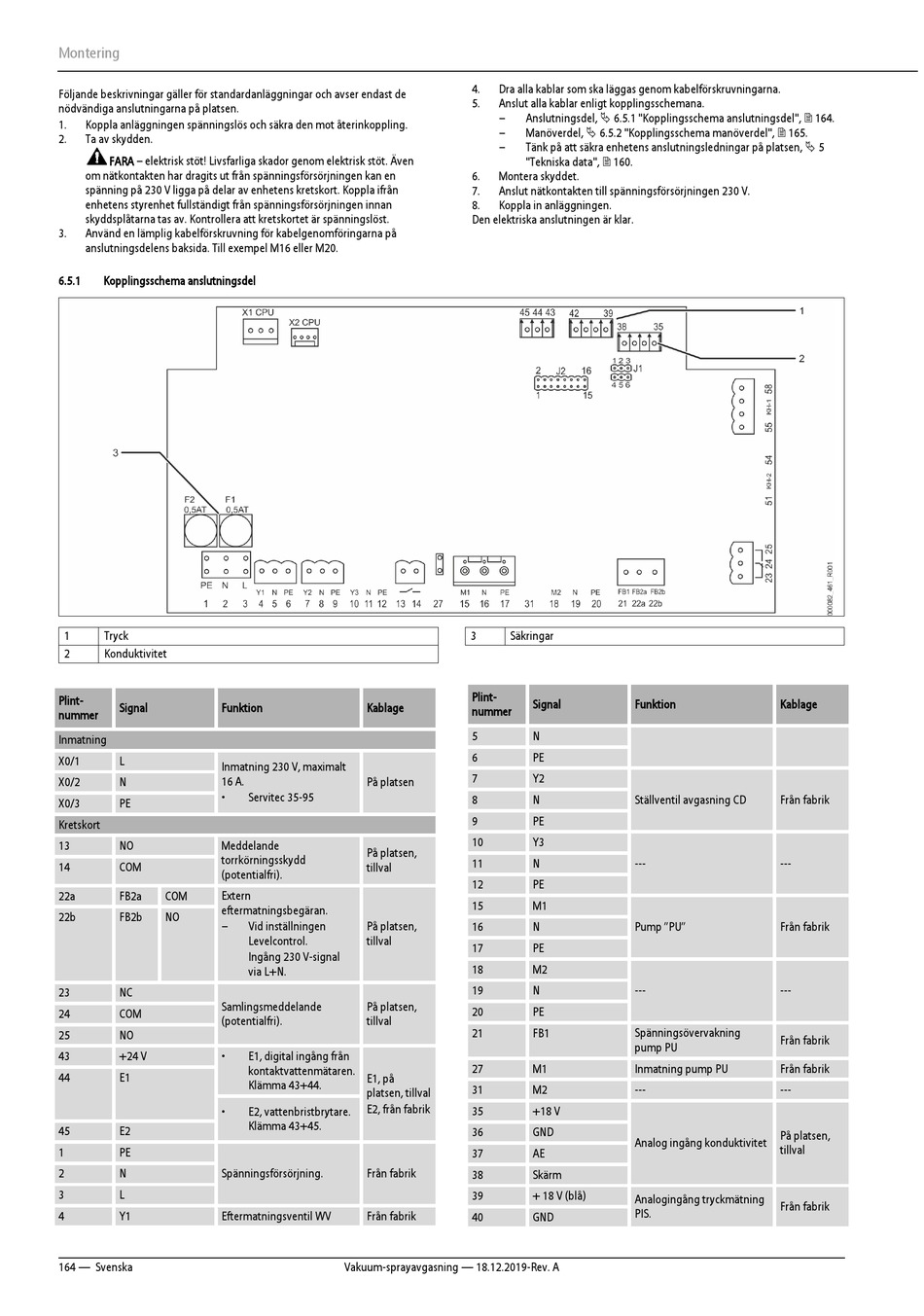

Kopplingsschema anslutningsdel

1 Tryck
2 Konduktivitet
Plint-
Signal Funktion
nummer
Inmatning
X0/1 L
Inmatning 230 V, maximalt
16 A.
X0/2 N
•
X0/3 PE
Kretskort
13 NO Meddelande
torrkörningsskydd
14 COM
(potentialfri).
22a FB2a COM Extern
eftermatningsbegäran.
22b FB2b NO
–
23 NC
Samlingsmeddelande
24 COM
(potentialfri).
25 NO
43 +24 V •
44 E1
•
45 E2
1 PE
2 N Spänningsförsörjning.
3 L
4 Y1 Eftermatningsventil WV
164 — Svenska
Kablage
På platsen
Servitec 35-95
På platsen,
tillval
Vid inställningen På platsen,
Levelcontrol. tillval
Ingång 230 V-signal
via L+N.
På platsen,
tillval
E1, digital ingång från
kontaktvattenmätaren.
E1, på
Klämma 43+44.
platsen, tillval
E2, från fabrik
E2, vattenbristbrytare.
Klämma 43+45.
Från fabrik
Från fabrik
Vakuum-sprayavgasning — 18.12.2019-Rev. A
4. Dra alla kablar som ska läggas genom kabelförskruvningarna.
5. Anslut alla kablar enligt kopplingsschemana.
Anslutningsdel,  6.5.1 "Kopplingsschema anslutningsdel",  164.
–
– Manöverdel,  6.5.2 "Kopplingsschema manöverdel",  165.
Tänk på att säkra enhetens anslutningsledningar på platsen,  5
–
"Tekniska data",  160.
6. Montera skyddet.
7. Anslut nätkontakten till spänningsförsörjningen 230 V.
8. Koppla in anläggningen.
Den elektriska anslutningen är klar.
3 Säkringar
Plint-
Signal Funktion
nummer
5 N
6 PE
7 Y2
8 N Ställventil avgasning CD
9 PE
10 Y3
11 N ---
12 PE
15 M1
16 N Pump "PU"
17 PE
18 M2
19 N ---
20 PE
21 FB1 Spänningsövervakning
pump PU
27 M1 Inmatning pump PU
31 M2 ---
35 +18 V
36 GND
Analog ingång konduktivitet
37 AE
38 Skärm
39 + 18 V (blå)
Analogingång tryckmätning
PIS.
40 GND
Kablage
Från fabrik
---
Från fabrik
---
Från fabrik
Från fabrik
---
På platsen,
tillval
Från fabrik
