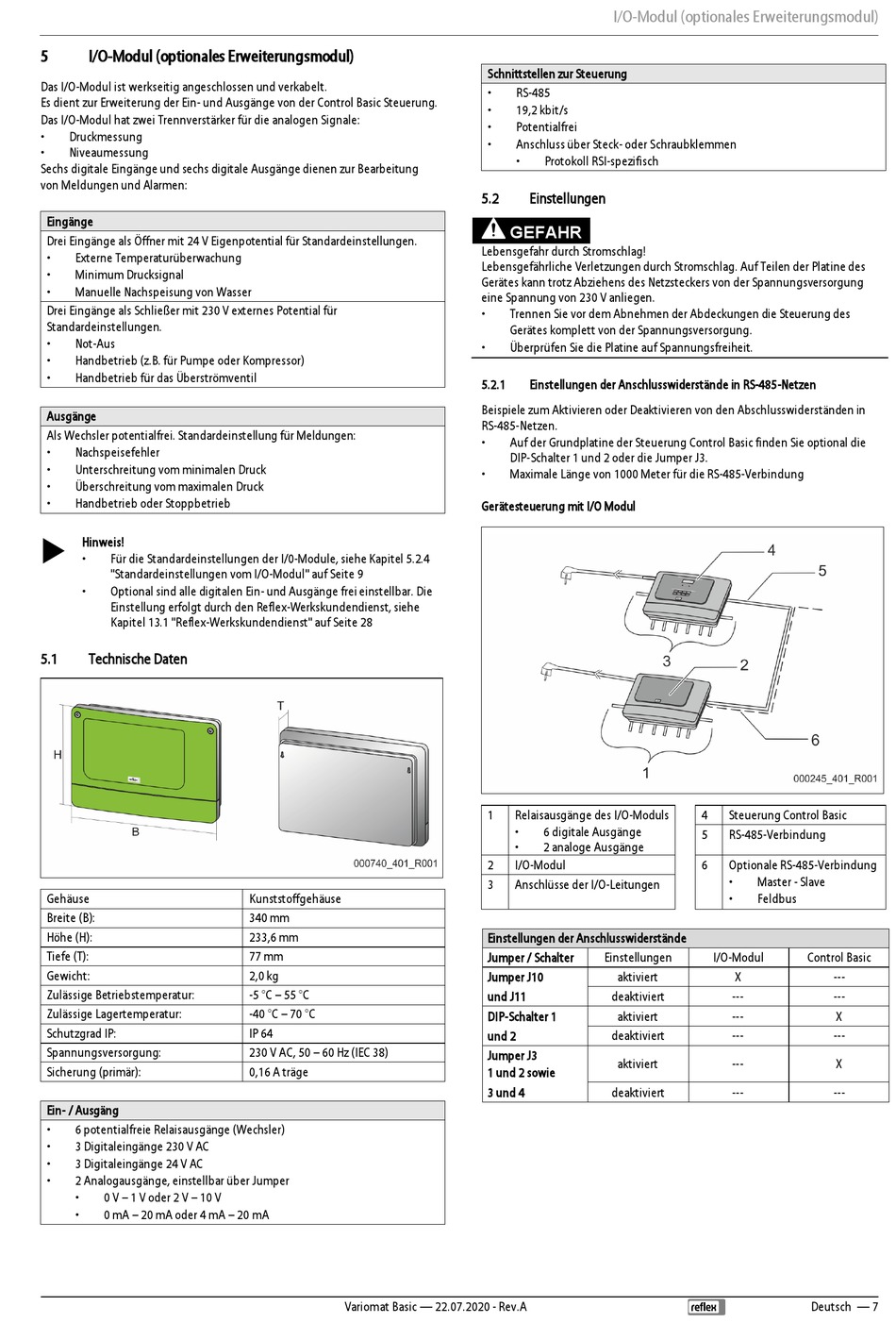

5
I/O-Modul (optionales Erweiterungsmodul)
Das I/O-Modul ist werkseitig angeschlossen und verkabelt.
Es dient zur Erweiterung der Ein- und Ausgänge von der Control Basic Steuerung.
Das I/O-Modul hat zwei Trennverstärker für die analogen Signale:
•
Druckmessung
•
Niveaumessung
Sechs digitale Eingänge und sechs digitale Ausgänge dienen zur Bearbeitung
von Meldungen und Alarmen:
Eingänge
Drei Eingänge als Öffner mit 24 V Eigenpotential für Standardeinstellungen.
•
Externe Temperaturüberwachung
•
Minimum Drucksignal
•
Manuelle Nachspeisung von Wasser
Drei Eingänge als Schließer mit 230 V externes Potential für
Standardeinstellungen.
•
Not-Aus
•
Handbetrieb (z.B. für Pumpe oder Kompressor)
•
Handbetrieb für das Überströmventil
Ausgänge
Als Wechsler potentialfrei. Standardeinstellung für Meldungen:
•
Nachspeisefehler
•
Unterschreitung vom minimalen Druck
•
Überschreitung vom maximalen Druck
•
Handbetrieb oder Stoppbetrieb
Hinweis!
•
Für die Standardeinstellungen der I/0-Module, siehe Kapitel 5.2.4
"Standardeinstellungen vom I/O-Modul" auf Seite 9
•
Optional sind alle digitalen Ein- und Ausgänge frei einstellbar. Die
Einstellung erfolgt durch den Reflex-Werkskundendienst, siehe
Kapitel 13.1 "Reflex-Werkskundendienst" auf Seite 28
5.1
Technische Daten
Gehäuse
Breite (B):
Höhe (H):
Tiefe (T):
Gewicht:
Zulässige Betriebstemperatur:
Zulässige Lagertemperatur:
Schutzgrad IP:
Spannungsversorgung:
Sicherung (primär):
Ein- / Ausgäng
•
6 potentialfreie Relaisausgänge (Wechsler)
•
3 Digitaleingänge 230 V AC
•
3 Digitaleingänge 24 V AC
•
2 Analogausgänge, einstellbar über Jumper
•
0 V – 1 V oder 2 V – 10 V
•
0 mA – 20 mA oder 4 mA – 20 mA
Kunststoffgehäuse
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A träge
Variomat Basic — 22.07.2020 - Rev.A
I/O-Modul (optionales Erweiterungsmodul)
Schnittstellen zur Steuerung
•
RS-485
•
19,2 kbit/s
•
Potentialfrei
•
Anschluss über Steck- oder Schraubklemmen
•
Protokoll RSI-spezifisch
5.2
Einstellungen
GEFAHR
Lebensgefahr durch Stromschlag!
Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine des
Gerätes kann trotz Abziehens des Netzsteckers von der Spannungsversorgung
eine Spannung von 230 V anliegen.
•
Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des
Gerätes komplett von der Spannungsversorgung.
•
Überprüfen Sie die Platine auf Spannungsfreiheit.
5.2.1
Einstellungen der Anschlusswiderstände in RS-485-Netzen
Beispiele zum Aktivieren oder Deaktivieren von den Abschlusswiderständen in
RS-485-Netzen.
•
Auf der Grundplatine der Steuerung Control Basic finden Sie optional die
DIP-Schalter 1 und 2 oder die Jumper J3.
•
Maximale Länge von 1000 Meter für die RS-485-Verbindung
Gerätesteuerung mit I/O Modul
1
Relaisausgänge des I/O-Moduls
•
6 digitale Ausgänge
•
2 analoge Ausgänge
2
I/O-Modul
3
Anschlüsse der I/O-Leitungen
Einstellungen der Anschlusswiderstände
Jumper / Schalter
Einstellungen
Jumper J10
aktiviert
und J11
deaktiviert
DIP-Schalter 1
aktiviert
und 2
deaktiviert
Jumper J3
aktiviert
1 und 2 sowie
3 und 4
deaktiviert
4
Steuerung Control Basic
5
RS-485-Verbindung
6
Optionale RS-485-Verbindung
•
Master - Slave
•
Feldbus
I/O-Modul
Control Basic
X
---
---
---
---
X
---
---
---
X
---
---
Deutsch — 7
