Anschluss
4.2
Anschluss der RS-485-Verbindung mit dem I/0-Modul

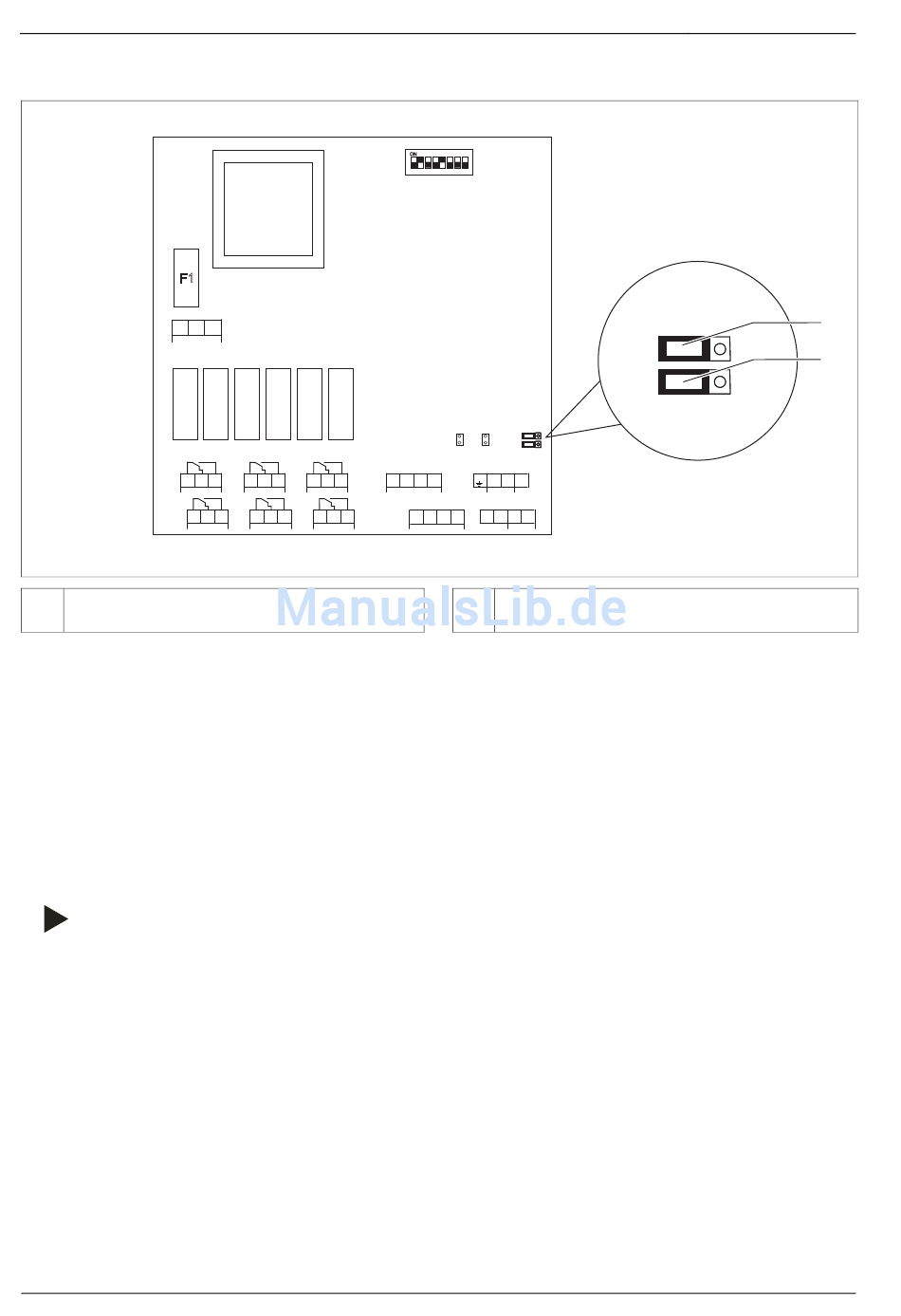

Grundplatine vom I/0-Modul.
F1
1
L
4 5
COM
7 8 9
COM
1
Jumper 10 in aktiver Stellung
•
Ablschusswiderstand ist aktiv
Gehen Sie wie folgt vor:
1. Öffnen Sie den Gehäusedeckel vom I/0 Modul.
2. Schließen Sie die RS-485-Verbindung mit einem abgeschirmten Kabel auf der Grundplatine an.
•
Verwenden Sie eine Dreidrahtverbindung. Die Verbindung ist potentialfrei.
•
Anschluss an den Klemmen 33, 36, 37 von der Grundplatine.
3. Schließen Sie die Kabelabschirmung einseitig an.
•
Mit der Klemme 30 vom I/0-Modul.
•
Optional mit der Klemme 22 von der Control Basic.
4. Aktivieren Sie auf der Grundplatine die Abschlusswiderstände.
•
Mit den Jumpern J 10 und J 11.
Hinweis!
•
Aktivieren Sie die Abschlusswiderstände wenn sich das I/0-Modul am Anfang oder am Ende eines RS-485-Netzes
befindet.
•
Schließen Sie die Kabelabschirmung nur einseitig an. Entweder im I/0-Modul oder in der Steuerung.
12 — Deutsch
2
3
N
PE
6
10
11 12
16 17 18
NC
NO
COM
NC
NO
COM
NC
NO
13 14 15
19 20 21
NC
NO
COM
NC
NO
COM
NC
NO
I/0-Modul (Erweiterungsmodul) — 02.02.2015
ON
1 2 3
4 5 6
7 8
J10
J5
J6
J11
22 23
22 23 24 25
30 31 32 33
IN 6
IN 6
IN 5
IN 4
N
OUT* GND GND
26 27 28 29
34 35 36 37
IN 3
IN 2
IN 1
24 V
OUT* GND
B(-)
A(+)
2
Jumper 11 in aktiver Stellung
•
Ablschusswiderstand ist aktiv
J10
1
2
J11
000250_001_R001
