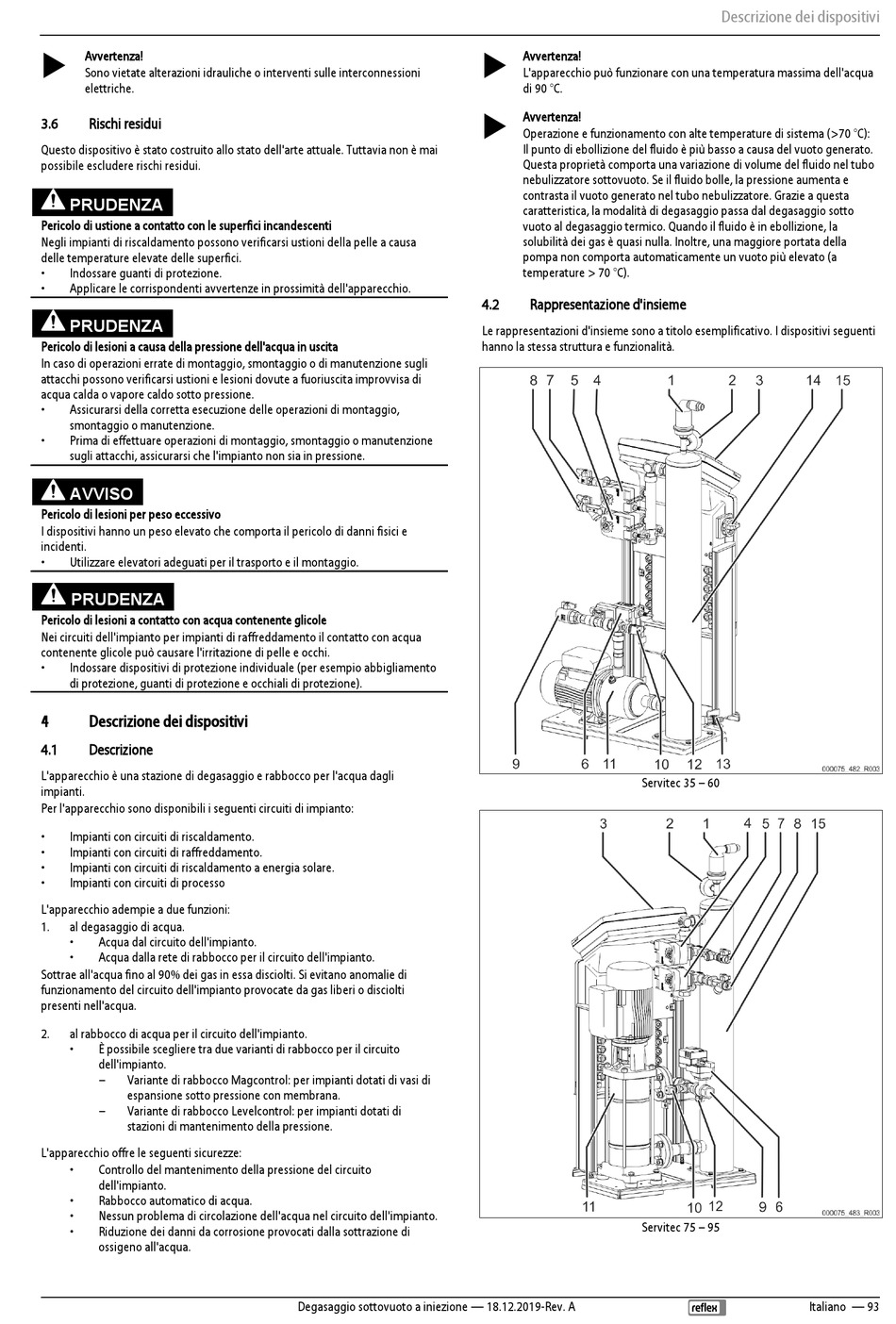

 Avvertenza!
Sono vietate alterazioni idrauliche o interventi sulle interconnessioni
elettriche.
3.6

Rischi residui

Questo dispositivo è stato costruito allo stato dell'arte attuale. Tuttavia non è mai
possibile escludere rischi residui.
PRUDENZA
Pericolo di ustione a contatto con le superfici incandescenti
Negli impianti di riscaldamento possono verificarsi ustioni della pelle a causa
delle temperature elevate delle superfici.
• Indossare guanti di protezione.
• Applicare le corrispondenti avvertenze in prossimità dell'apparecchio.
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione sugli
attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita improvvisa di
acqua calda o vapore caldo sotto pressione.
• Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
• Prima di effettuare operazioni di montaggio, smontaggio o manutenzione
sugli attacchi, assicurarsi che l'impianto non sia in pressione.
AVVISO
Pericolo di lesioni per peso eccessivo
I dispositivi hanno un peso elevato che comporta il pericolo di danni fisici e
incidenti.
• Utilizzare elevatori adeguati per il trasporto e il montaggio.
PRUDENZA
Pericolo di lesioni a contatto con acqua contenente glicole
Nei circuiti dell'impianto per impianti di raffreddamento il contatto con acqua
contenente glicole può causare l'irritazione di pelle e occhi.
• Indossare dispositivi di protezione individuale (per esempio abbigliamento
di protezione, guanti di protezione e occhiali di protezione).
4

Descrizione dei dispositivi

4.1

Descrizione

L'apparecchio è una stazione di degasaggio e rabbocco per l'acqua dagli
impianti.
Per l'apparecchio sono disponibili i seguenti circuiti di impianto:
• Impianti con circuiti di riscaldamento.
• Impianti con circuiti di raffreddamento.
• Impianti con circuiti di riscaldamento a energia solare.
• Impianti con circuiti di processo
L'apparecchio adempie a due funzioni:
1. al degasaggio di acqua.
• Acqua dal circuito dell'impianto.
• Acqua dalla rete di rabbocco per il circuito dell'impianto.
Sottrae all'acqua fino al 90% dei gas in essa disciolti. Si evitano anomalie di
funzionamento del circuito dell'impianto provocate da gas liberi o disciolti
presenti nell'acqua.
2. al rabbocco di acqua per il circuito dell'impianto.
• È possibile scegliere tra due varianti di rabbocco per il circuito
dell'impianto.
– Variante di rabbocco Magcontrol: per impianti dotati di vasi di
espansione sotto pressione con membrana.
– Variante di rabbocco Levelcontrol: per impianti dotati di
stazioni di mantenimento della pressione.
L'apparecchio offre le seguenti sicurezze:
• Controllo del mantenimento della pressione del circuito
dell'impianto.
• Rabbocco automatico di acqua.
• Nessun problema di circolazione dell'acqua nel circuito dell'impianto.
• Riduzione dei danni da corrosione provocati dalla sottrazione di
ossigeno all'acqua.
Degasaggio sottovuoto a iniezione — 18.12.2019-Rev. A
 Avvertenza!
L'apparecchio può funzionare con una temperatura massima dell'acqua
di 90 °C.

Avvertenza!
Operazione e funzionamento con alte temperature di sistema (>70 °C):
Il punto di ebollizione del fluido è più basso a causa del vuoto generato.
Questa proprietà comporta una variazione di volume del fluido nel tubo
nebulizzatore sottovuoto. Se il fluido bolle, la pressione aumenta e
contrasta il vuoto generato nel tubo nebulizzatore. Grazie a questa
caratteristica, la modalità di degasaggio passa dal degasaggio sotto
vuoto al degasaggio termico. Quando il fluido è in ebollizione, la
solubilità dei gas è quasi nulla. Inoltre, una maggiore portata della
pompa non comporta automaticamente un vuoto più elevato (a
temperature > 70 °C).
4.2

Rappresentazione d'insieme

Le rappresentazioni d'insieme sono a titolo esemplificativo. I dispositivi seguenti
hanno la stessa struttura e funzionalità.
Servitec 35 – 60
Servitec 75 – 95
Descrizione dei dispositivi
Italiano — 93
