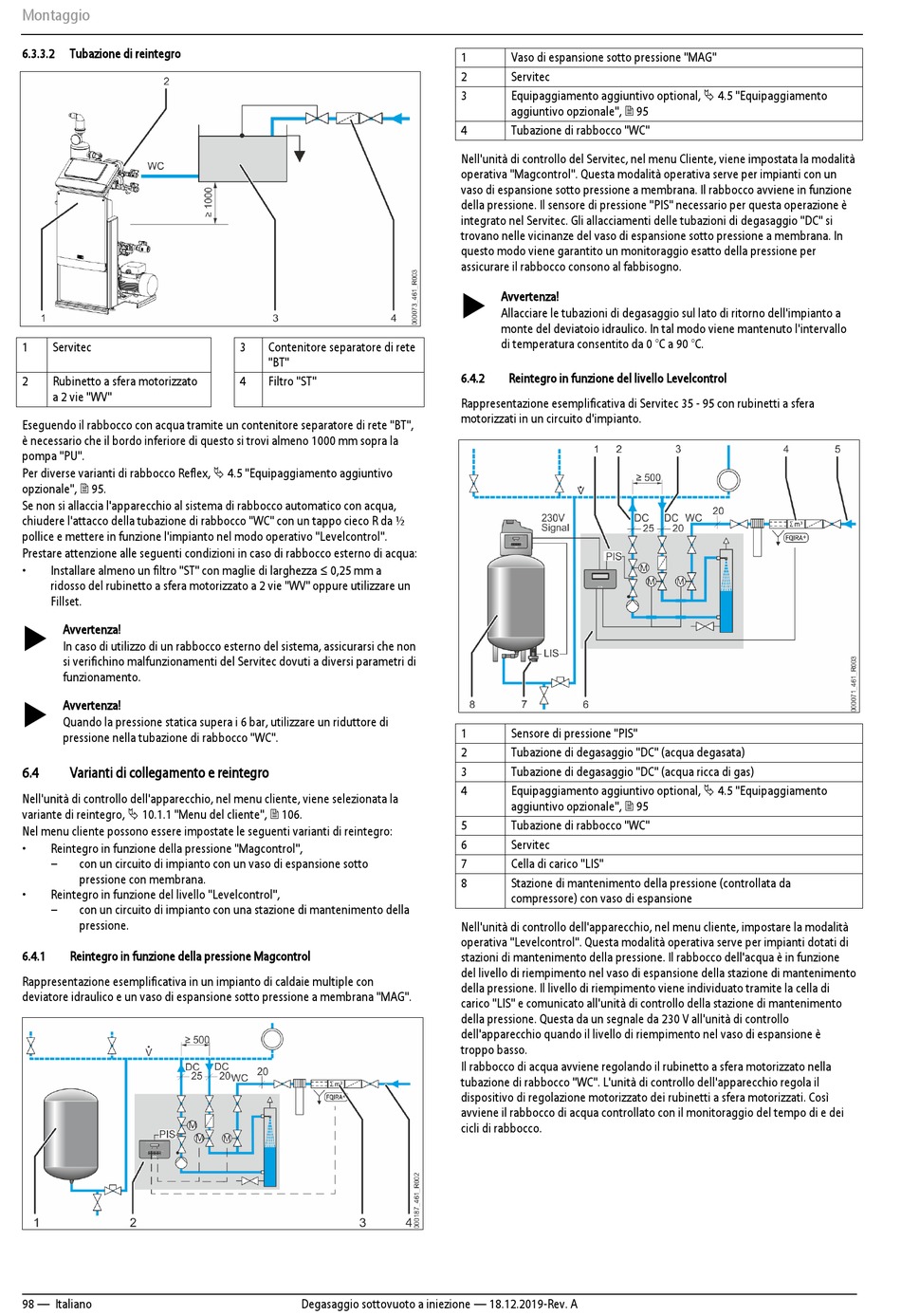

Montaggio
6.3.3.2 Tubazione di reintegro
1 Servitec
2 Rubinetto a sfera motorizzato
a 2 vie "WV"
Eseguendo il rabbocco con acqua tramite un contenitore separatore di rete "BT",
è necessario che il bordo inferiore di questo si trovi almeno 1000 mm sopra la
pompa "PU".
Per diverse varianti di rabbocco Reflex,  4.5 "Equipaggiamento aggiuntivo
opzionale",  95.
Se non si allaccia l'apparecchio al sistema di rabbocco automatico con acqua,
chiudere l'attacco della tubazione di rabbocco "WC" con un tappo cieco R da ½
pollice e mettere in funzione l'impianto nel modo operativo "Levelcontrol".
Prestare attenzione alle seguenti condizioni in caso di rabbocco esterno di acqua:
• Installare almeno un filtro "ST" con maglie di larghezza ≤ 0,25 mm a
ridosso del rubinetto a sfera motorizzato a 2 vie "WV" oppure utilizzare un
Fillset.
 Avvertenza!
In caso di utilizzo di un rabbocco esterno del sistema, assicurarsi che non
si verifichino malfunzionamenti del Servitec dovuti a diversi parametri di
funzionamento.
 Avvertenza!
Quando la pressione statica supera i 6 bar, utilizzare un riduttore di
pressione nella tubazione di rabbocco "WC".
6.4

Varianti di collegamento e reintegro

Nell'unità di controllo dell'apparecchio, nel menu cliente, viene selezionata la
variante di reintegro,  10.1.1 "Menu del cliente",  106.
Nel menu cliente possono essere impostate le seguenti varianti di reintegro:
• Reintegro in funzione della pressione "Magcontrol",
– con un circuito di impianto con un vaso di espansione sotto
pressione con membrana.
• Reintegro in funzione del livello "Levelcontrol",
– con un circuito di impianto con una stazione di mantenimento della
pressione.
6.4.1

Reintegro in funzione della pressione Magcontrol

Rappresentazione esemplificativa in un impianto di caldaie multiple con
deviatore idraulico e un vaso di espansione sotto pressione a membrana "MAG".
98 — Italiano
3 Contenitore separatore di rete
"BT"
4 Filtro "ST"
Degasaggio sottovuoto a iniezione — 18.12.2019-Rev. A
1 Vaso di espansione sotto pressione "MAG"
2 Servitec
3 Equipaggiamento aggiuntivo optional,  4.5 "Equipaggiamento
aggiuntivo opzionale",  95
4 Tubazione di rabbocco "WC"
Nell'unità di controllo del Servitec, nel menu Cliente, viene impostata la modalità
operativa "Magcontrol". Questa modalità operativa serve per impianti con un
vaso di espansione sotto pressione a membrana. Il rabbocco avviene in funzione
della pressione. Il sensore di pressione "PIS" necessario per questa operazione è
integrato nel Servitec. Gli allacciamenti delle tubazioni di degasaggio "DC" si
trovano nelle vicinanze del vaso di espansione sotto pressione a membrana. In
questo modo viene garantito un monitoraggio esatto della pressione per
assicurare il rabbocco consono al fabbisogno.
 Avvertenza!
Allacciare le tubazioni di degasaggio sul lato di ritorno dell'impianto a
monte del deviatoio idraulico. In tal modo viene mantenuto l'intervallo
di temperatura consentito da 0 °C a 90 °C.
6.4.2

Reintegro in funzione del livello Levelcontrol

Rappresentazione esemplificativa di Servitec 35 - 95 con rubinetti a sfera
motorizzati in un circuito d'impianto.
1 Sensore di pressione "PIS"
2 Tubazione di degasaggio "DC" (acqua degasata)
3 Tubazione di degasaggio "DC" (acqua ricca di gas)
4 Equipaggiamento aggiuntivo optional,  4.5 "Equipaggiamento
aggiuntivo opzionale",  95
5 Tubazione di rabbocco "WC"
6 Servitec
7 Cella di carico "LIS"
8 Stazione di mantenimento della pressione (controllata da
compressore) con vaso di espansione
Nell'unità di controllo dell'apparecchio, nel menu cliente, impostare la modalità
operativa "Levelcontrol". Questa modalità operativa serve per impianti dotati di
stazioni di mantenimento della pressione. Il rabbocco dell'acqua è in funzione
del livello di riempimento nel vaso di espansione della stazione di mantenimento
della pressione. Il livello di riempimento viene individuato tramite la cella di
carico "LIS" e comunicato all'unità di controllo della stazione di mantenimento
della pressione. Questa da un segnale da 230 V all'unità di controllo
dell'apparecchio quando il livello di riempimento nel vaso di espansione è
troppo basso.
Il rabbocco di acqua avviene regolando il rubinetto a sfera motorizzato nella
tubazione di rabbocco "WC". L'unità di controllo dell'apparecchio regola il
dispositivo di regolazione motorizzato dei rubinetti a sfera motorizzati. Così
avviene il rabbocco di acqua controllato con il monitoraggio del tempo di e dei
cicli di rabbocco.
