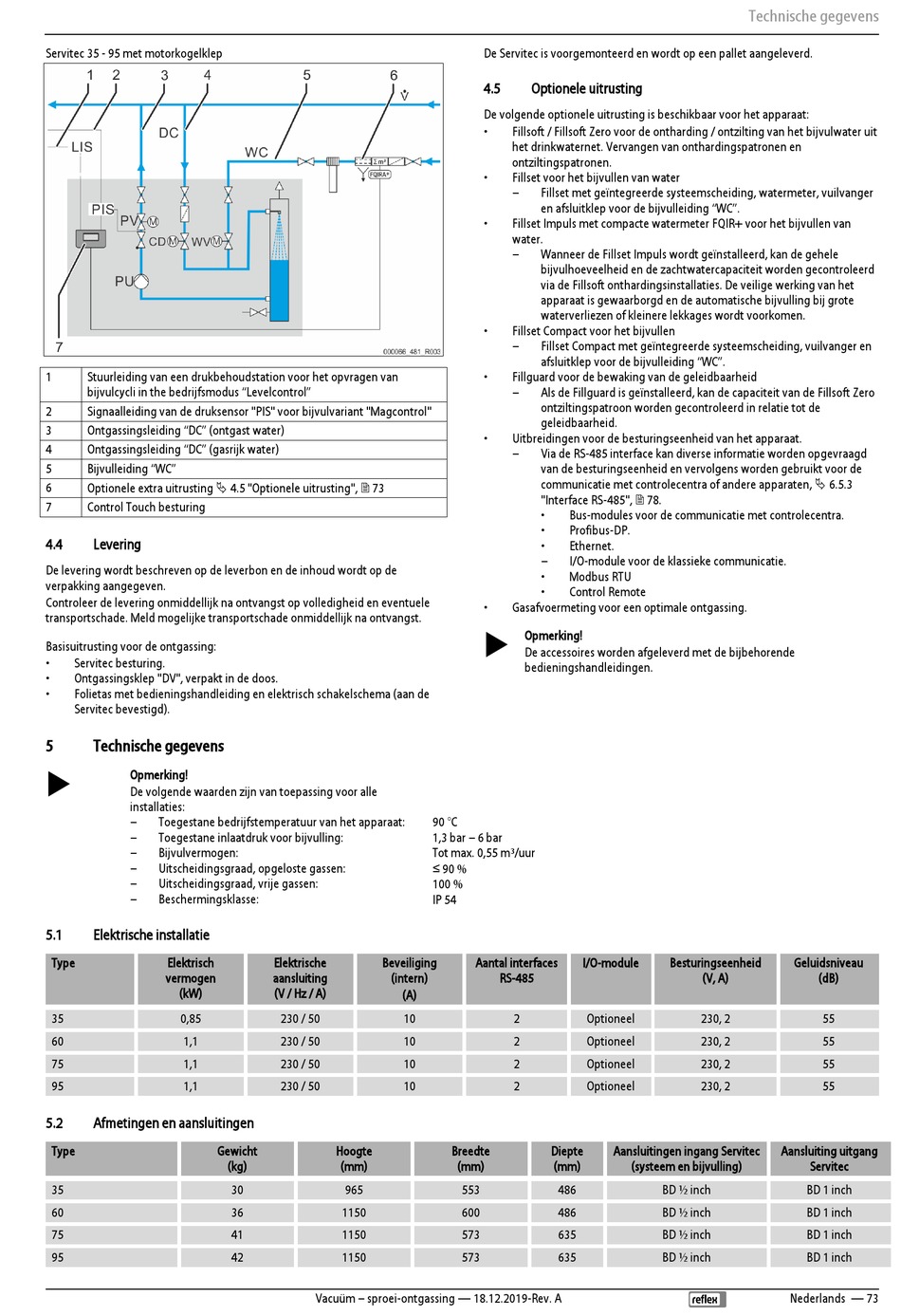

Servitec 35 - 95 met motorkogelklep
1 Stuurleiding van een drukbehoudstation voor het opvragen van
bijvulcycli in the bedrijfsmodus "Levelcontrol"
2 Signaalleiding van de druksensor "PIS" voor bijvulvariant "Magcontrol"
3 Ontgassingsleiding "DC" (ontgast water)
4 Ontgassingsleiding "DC" (gasrijk water)
5 Bijvulleiding "WC"
Optionele extra uitrusting  4.5 "Optionele uitrusting",  73
6
7 Control Touch besturing
4.4

Levering

De levering wordt beschreven op de leverbon en de inhoud wordt op de
verpakking aangegeven.
Controleer de levering onmiddellijk na ontvangst op volledigheid en eventuele
transportschade. Meld mogelijke transportschade onmiddellijk na ontvangst.
Basisuitrusting voor de ontgassing:
• Servitec besturing.
• Ontgassingsklep "DV", verpakt in de doos.
• Folietas met bedieningshandleiding en elektrisch schakelschema (aan de
Servitec bevestigd).
5

Technische gegevens

 Opmerking!
De volgende waarden zijn van toepassing voor alle
installaties:
– Toegestane bedrijfstemperatuur van het apparaat:
– Toegestane inlaatdruk voor bijvulling:
– Bijvulvermogen:
– Uitscheidingsgraad, opgeloste gassen:
– Uitscheidingsgraad, vrije gassen:
– Beschermingsklasse:
5.1

Elektrische installatie

Type Elektrisch
vermogen
(kW)
35 0,85
60 1,1
75 1,1
95 1,1
5.2

Afmetingen en aansluitingen

Type
35
60
75
95
Elektrische Beveiliging
aansluiting
(V / Hz / A)
230 / 50
230 / 50
230 / 50
230 / 50
Gewicht Hoogte
(kg) (mm)
30 965
36 1150
41 1150
42 1150
Vacuüm – sproei-ontgassing — 18.12.2019-Rev. A
De Servitec is voorgemonteerd en wordt op een pallet aangeleverd.
4.5

Optionele uitrusting

De volgende optionele uitrusting is beschikbaar voor het apparaat:
• Fillsoft / Fillsoft Zero voor de ontharding / ontzilting van het bijvulwater uit
het drinkwaternet. Vervangen van onthardingspatronen en
ontziltingspatronen.
• Fillset voor het bijvullen van water
– Fillset met geïntegreerde systeemscheiding, watermeter, vuilvanger
en afsluitklep voor de bijvulleiding "WC".
• Fillset Impuls met compacte watermeter FQIR+ voor het bijvullen van
water.
– Wanneer de Fillset Impuls wordt geïnstalleerd, kan de gehele
bijvulhoeveelheid en de zachtwatercapaciteit worden gecontroleerd
via de Fillsoft onthardingsinstallaties. De veilige werking van het
apparaat is gewaarborgd en de automatische bijvulling bij grote
waterverliezen of kleinere lekkages wordt voorkomen.
• Fillset Compact voor het bijvullen
– Fillset Compact met geïntegreerde systeemscheiding, vuilvanger en
afsluitklep voor de bijvulleiding "WC".
• Fillguard voor de bewaking van de geleidbaarheid
– Als de Fillguard is geïnstalleerd, kan de capaciteit van de Fillsoft Zero
ontziltingspatroon worden gecontroleerd in relatie tot de
geleidbaarheid.
• Uitbreidingen voor de besturingseenheid van het apparaat.
– Via de RS-485 interface kan diverse informatie worden opgevraagd
van de besturingseenheid en vervolgens worden gebruikt voor de
communicatie met controlecentra of andere apparaten,  6.5.3
"Interface RS-485",  78.
•
•
•
–
•
•
• Gasafvoermeting voor een optimale ontgassing.
 Opmerking!
De accessoires worden afgeleverd met de bijbehorende
bedieningshandleidingen.
90 °C
1,3 bar – 6 bar
Tot max. 0,55 m³/uur
≤ 90 %
100 %
IP 54
Aantal interfaces
(intern) RS-485
(A)
10 2
10 2
10 2
10 2
Breedte Diepte
(mm) (mm)
553 486
600 486
573 635
573 635
Bus-modules voor de communicatie met controlecentra.
Profibus-DP.
Ethernet.
I/O-module voor de klassieke communicatie.
Modbus RTU
Control Remote
I/O-module Besturingseenheid
(V, A)
Optioneel 230, 2
Optioneel 230, 2
Optioneel 230, 2
Optioneel 230, 2
Aansluitingen ingang Servitec
(systeem en bijvulling)
BD ½ inch
BD ½ inch
BD ½ inch
BD ½ inch
Technische gegevens
Geluidsniveau
(dB)
55
55
55
55
Aansluiting uitgang
Servitec
BD 1 inch
BD 1 inch
BD 1 inch
BD 1 inch
