Ierīces apraksts
1
Degazācijas vārsts „DV"
2
Vakuuma mērītājs „PI"
3
Control Touch vadība
4
2 ceļu elektriskais lodvārsts „CD" pirms vakuuma smidzināšanas
caurules
5
2 ceļu elektriskais lodvārsts „WV" pirms vakuuma smidzināšanas
caurules
6
Kontroles lodvārsts „PV" pēc sūkņa „PU"
7
Pieslēgums „WC" papildināšanai
Gāzi saturoša ūdens ievads no papildināšanas
8
Pieslēgums „DC" degazācijai
Gāzi saturoša ūdens ievads no iekārtu sistēmas
9
Pieslēgums „DC" degazācijai
Izplūde ūdenim ar samazinātu gāzes saturu
10
Spiedienslēdzis „PIS"
11
Sūknis „PU"
12
Ūdens trūkuma slēdzis
13
Uzpildīšanas un iztukšošanas krāns „FD"
14
Galvenais slēdzis
15
Vakuuma smidzināšanas caurule „VT"
4.2.1
Datu plāksnīte
Datu plāksnīte atrodas zem vadības sistēmas pieskrūvētā pārsega. Tajā norādīta
informācija par ražotāju, ražošanas gadu, izstrādājuma numuru un tehniskajiem
datiem.
Ieraksts datu plāksnītē
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve factory -
aline
at site
4.3

Funkcija

Servitec iekārta ir paredzēta no sistēmas saņemtā ūdens un papildināšanai
paredzētā ūdens degazācijai. Tā veic ūdens degazāciju, samazinot izšķīdušo gāzu
koncentrāciju par 90 %. Degazācija notiek vairākos ciklos ar laika intervālu
vadību. Vienu ciklu veido šādas fāzes:
Iesmidzināšana un vakuuma radīšana
Tiek atvērta gāzu piesātinātā ūdens padeve „DC" no iekārtas uz vakuuma
smidzināšanas cauruli „VT". Atkarībā no prasībām, daļējās ar gāzēm
piesātinātā ekspluatācijas sistēmas ūdens un papildināšanas ūdens
plūsmas pa cauruļvadiem „DC" un „WC" tiek sadalītas/atomizētas vakuuma
izsmidzināšanas caurulē. Tā kā smidzināšanas caurulē tiek iesmidzināts
mazāks ūdens daudzums nekā tiek ievadīts atpakaļ sistēmā ar sūkni „PU"
no vakuuma smidzināšanas caurules, smidzināšanas caurulē rodas
vakuums. Sūknis „PU" rada vakuumu, līdz tiek sasniegts ūdens
piesātinājuma spiediens. Pazeminātu spiedienu uzrāda vakuuma mērītājs
„PI". Ūdens degazāciju nodrošina lielā izsmidzinātā ūdens saskares virsma
180 — Latviski
Nozīme
Iekārtas nosaukums
Sērijas numurs
Minimālais/maksimālais atļautais
spiediens
Maksimālā ilgstošas darbības
temperatūra
Minimāli/maksimāli pieļaujamā
temperatūra / turpgaitas temperatūra TS
Ražošanas gads
Rūpnīcā iestatītais minimālais darbības
spiediens
Iestatītais minimālais darbības spiediens
Rūpnīcā iestatītais drošības vārsta
nostrādes spiediens
Iestatītais drošības vārsta nostrādes
spiediens
Vakuuma smidzināšanas degazācijas iekārta — 18.12.2019-Rev. A
un gāzes piesātinājuma kritums līdz vakuumam. Atgāzētais ūdens no
vakuuma izsmidzināšanas caurules caur sūkni „PU" tiek nogādāts atpakaļ
sistēmā. Šeit tas atkal var turpināt gāzes šķīdināšanu.
Izplūde
Sūknis „PU" tiek ieslēgts. Tiek turpināta ūdens iesmidzināšana vakuuma
smidzināšanas caurulē „VT" un degazācija. Vakuuma smidzināšanas
caurulē paaugstinās ūdens līmenis. No ūdens atdalītās gāzes izplūst pa
degazācijas vārstu „DV".
Gaidstāve
Kad gāze ir izplūdusi, Servitec iekārta noteiktu laiku nedarbojas līdz
nākamā cikla aktivizācijai.

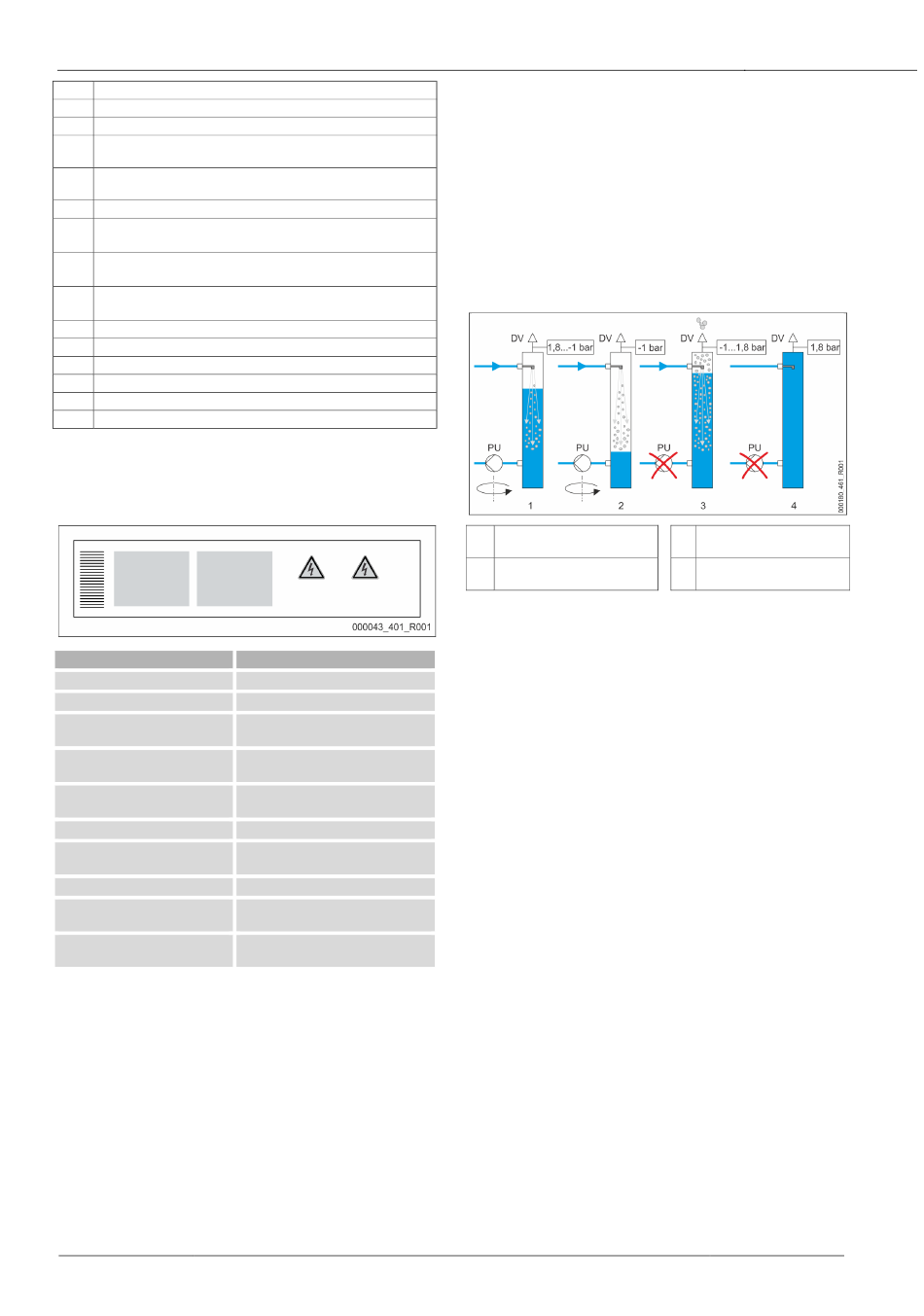

Atgaisošanas cikls norise vakuuma izsmidzināšanas caurulē "VT"
Piemērs. Dzesēšanas ūdens sistēma ≤ 30 °C, sistēmas spiediens 1,8 bar, sistēmas
degazācija „DC" darbojas, papildināšanas degazācijas caurule „WC" aizvērta.
1
Iesmidzināšana un vakuuma
radīšana
2
Iesmidzināšana un vakuuma
radīšana
Degazācija
Kopumā degazācijas procesu regulē hidrauliski, izmantojot kontroles lodvārstu
„PV" un Servitec iekārtas vadības sistēmu. Servitec iekārtas vadības sistēma
pārrauga darbības stāvokļus un informāciju attēlo displejā. Vadības sistēmā var
atlasīt un iestatīt trīs dažādas degazācijas programmas, kā arī divus dažādus
papildināšanas variantus.
Degazācijas programmas
Iekārtas vadības sistēma regulē degazācijas procesu. Vadības sistēma pārrauga
darbības stāvokļus un informāciju attēlo displejā.
Vadības sistēmā var atlasīt un iestatīt trīs dažādas degazācijas programmas.
Nepārtraukta degazācija
Nepārtrauktās degazācijas laikā tās ciklu secība bez pārtraukuma tiek
veikta vairākas stundas vai dienas. Šī degazācijas programma ir jāizvēlas
pēc pirmās ekspluatācijas reizes un remontdarbu veikšanas.
Intervālu degazācija
To veido ierobežots degazācijas ciklu skaits. Starp intervāliem ir iestatīts
pārtraukums. Šī degazācijas programma jāizvēlas ilgstošas darbības
režīmā.
Papildināšanas degazācija
Kad ir uzstādīts šis iestatījums, tiek degazēts tikai papildināšanas ūdens.
Sistēmas degazācija netiek veikta.
Papildināšanas režīmi
Iekārtai ir pieejami divi papildināšanas režīmi. To izvēle veicama, izmantojot
vadību un sekojošu iestatījumu izpildi iekārtā:
Papildināšanas režīms Magcontrol.
Sistēmām ar membrānas tipa spiediena izplešanās tvertni. Izmantojot
iekārtā iebūvēto spiediena sensoru, tiek uzraudzīts sistēmas spiediens. Ja
sistēmas spiediens nokrītas zemāk par aprēķināto uzpildes spiediena
vērtību, tiek aktivizēta ūdens papildināšana.
Papildināšanas režīms Levelcontrol.
Sistēmām ar spiediena uzturēšanas stacijām. Izmantojot ārējo spiediena
spēka sensoru „LIS", tiek noteikts ūdens līmenis spiediena uzturēšanas
stacijas izplešanās tvertnē. Ja ūdens līmenis izplešanās tvertnē pazeminās,
spiediena uzturēšanas stacija nosūta signālu Servitec iekārtai, lai aktivizētu
papildināšanu.
3
Izplūde
4
Gaidstāve
