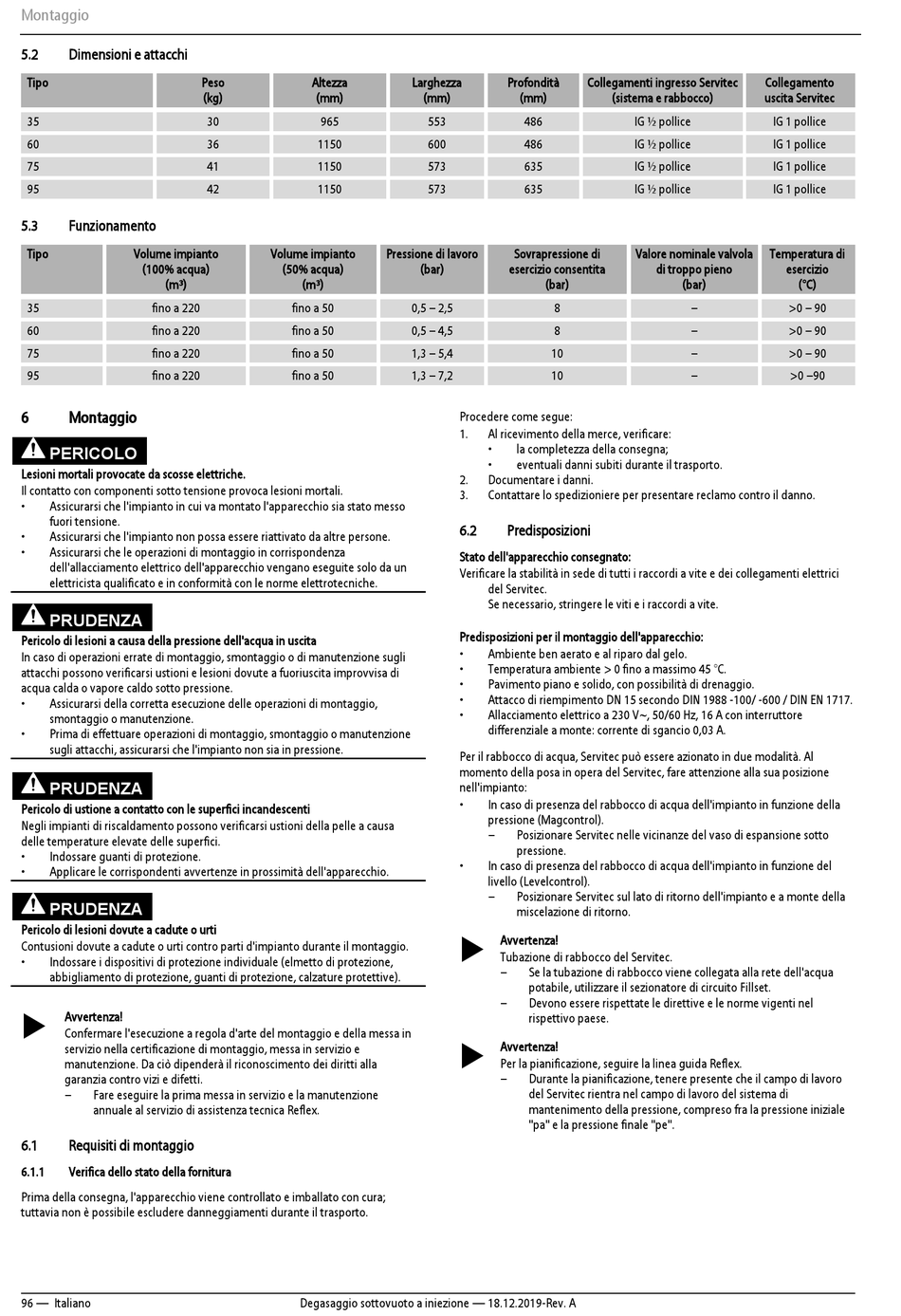

Montaggio
5.2
Dimensioni e attacchi
Tipo
35
60
75
95
5.3
Funzionamento
Tipo
Volume impianto
(100% acqua)
(m³)
35
fino a 220
60
fino a 220
75
fino a 220
95
fino a 220
6
Montaggio
PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
•
Assicurarsi che l'impianto in cui va montato l'apparecchio sia stato messo
fuori tensione.
•
Assicurarsi che l'impianto non possa essere riattivato da altre persone.
•
Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da un
elettricista qualificato e in conformità con le norme elettrotecniche.
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione sugli
attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita improvvisa di
acqua calda o vapore caldo sotto pressione.
•
Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
•
Prima di effettuare operazioni di montaggio, smontaggio o manutenzione
sugli attacchi, assicurarsi che l'impianto non sia in pressione.
PRUDENZA
Pericolo di ustione a contatto con le superfici incandescenti
Negli impianti di riscaldamento possono verificarsi ustioni della pelle a causa
delle temperature elevate delle superfici.
•
Indossare guanti di protezione.
•
Applicare le corrispondenti avvertenze in prossimità dell'apparecchio.
PRUDENZA
Pericolo di lesioni dovute a cadute o urti
Contusioni dovute a cadute o urti contro parti d'impianto durante il montaggio.
•
Indossare i dispositivi di protezione individuale (elmetto di protezione,
abbigliamento di protezione, guanti di protezione, calzature protettive).
Avvertenza!
Confermare l'esecuzione a regola d'arte del montaggio e della messa in
servizio nella certificazione di montaggio, messa in servizio e
manutenzione. Da ciò dipenderà il riconoscimento dei diritti alla
garanzia contro vizi e difetti.
–
Fare eseguire la prima messa in servizio e la manutenzione
annuale al servizio di assistenza tecnica Reflex.
6.1
Requisiti di montaggio
6.1.1
Verifica dello stato della fornitura
Prima della consegna, l'apparecchio viene controllato e imballato con cura;
tuttavia non è possibile escludere danneggiamenti durante il trasporto.
96 — Italiano
Peso
Altezza
(kg)
(mm)
30
965
36
1150
41
1150
42
1150
Volume impianto
(50% acqua)
(m³)
fino a 50
fino a 50
fino a 50
fino a 50
Degasaggio sottovuoto a iniezione — 18.12.2019-Rev. A
Larghezza
Profondità
(mm)
(mm)
553
486
600
486
573
635
573
635
Pressione di lavoro
Sovrapressione di
(bar)
esercizio consentita
(bar)
0,5 – 2,5
8
0,5 – 4,5
8
1,3 – 5,4
10
1,3 – 7,2
10
Procedere come segue:
1.
Al ricevimento della merce, verificare:
•
la completezza della consegna;
•
eventuali danni subiti durante il trasporto.
2.
Documentare i danni.
3.
Contattare lo spedizioniere per presentare reclamo contro il danno.
6.2
Predisposizioni
Stato dell'apparecchio consegnato:
Verificare la stabilità in sede di tutti i raccordi a vite e dei collegamenti elettrici
del Servitec.
Se necessario, stringere le viti e i raccordi a vite.
Predisposizioni per il montaggio dell'apparecchio:
•
Ambiente ben aerato e al riparo dal gelo.
•
Temperatura ambiente > 0 fino a massimo 45 °C.
•
Pavimento piano e solido, con possibilità di drenaggio.
•
Attacco di riempimento DN 15 secondo DIN 1988 -100/ -600 / DIN EN 1717.
•
Allacciamento elettrico a 230 V~, 50/60 Hz, 16 A con interruttore
differenziale a monte: corrente di sgancio 0,03 A.
Per il rabbocco di acqua, Servitec può essere azionato in due modalità. Al
momento della posa in opera del Servitec, fare attenzione alla sua posizione
nell'impianto:
•
In caso di presenza del rabbocco di acqua dell'impianto in funzione della
pressione (Magcontrol).
–
Posizionare Servitec nelle vicinanze del vaso di espansione sotto
pressione.
•
In caso di presenza del rabbocco di acqua dell'impianto in funzione del
livello (Levelcontrol).
–
Posizionare Servitec sul lato di ritorno dell'impianto e a monte della
miscelazione di ritorno.
Avvertenza!
Tubazione di rabbocco del Servitec.
–
Se la tubazione di rabbocco viene collegata alla rete dell'acqua
potabile, utilizzare il sezionatore di circuito Fillset.
–
Devono essere rispettate le direttive e le norme vigenti nel
rispettivo paese.
Avvertenza!
Per la pianificazione, seguire la linea guida Reflex.
–
Durante la pianificazione, tenere presente che il campo di lavoro
del Servitec rientra nel campo di lavoro del sistema di
mantenimento della pressione, compreso fra la pressione iniziale
"pa" e la pressione finale "pe".
Collegamenti ingresso Servitec
(sistema e rabbocco)
IG ½ pollice
IG ½ pollice
IG ½ pollice
IG ½ pollice
Valore nominale valvola
di troppo pieno
(bar)
–
–
–
–
Collegamento
uscita Servitec
IG 1 pollice
IG 1 pollice
IG 1 pollice
IG 1 pollice
Temperatura di
esercizio
(°C)
>0 – 90
>0 – 90
>0 – 90
>0 –90
