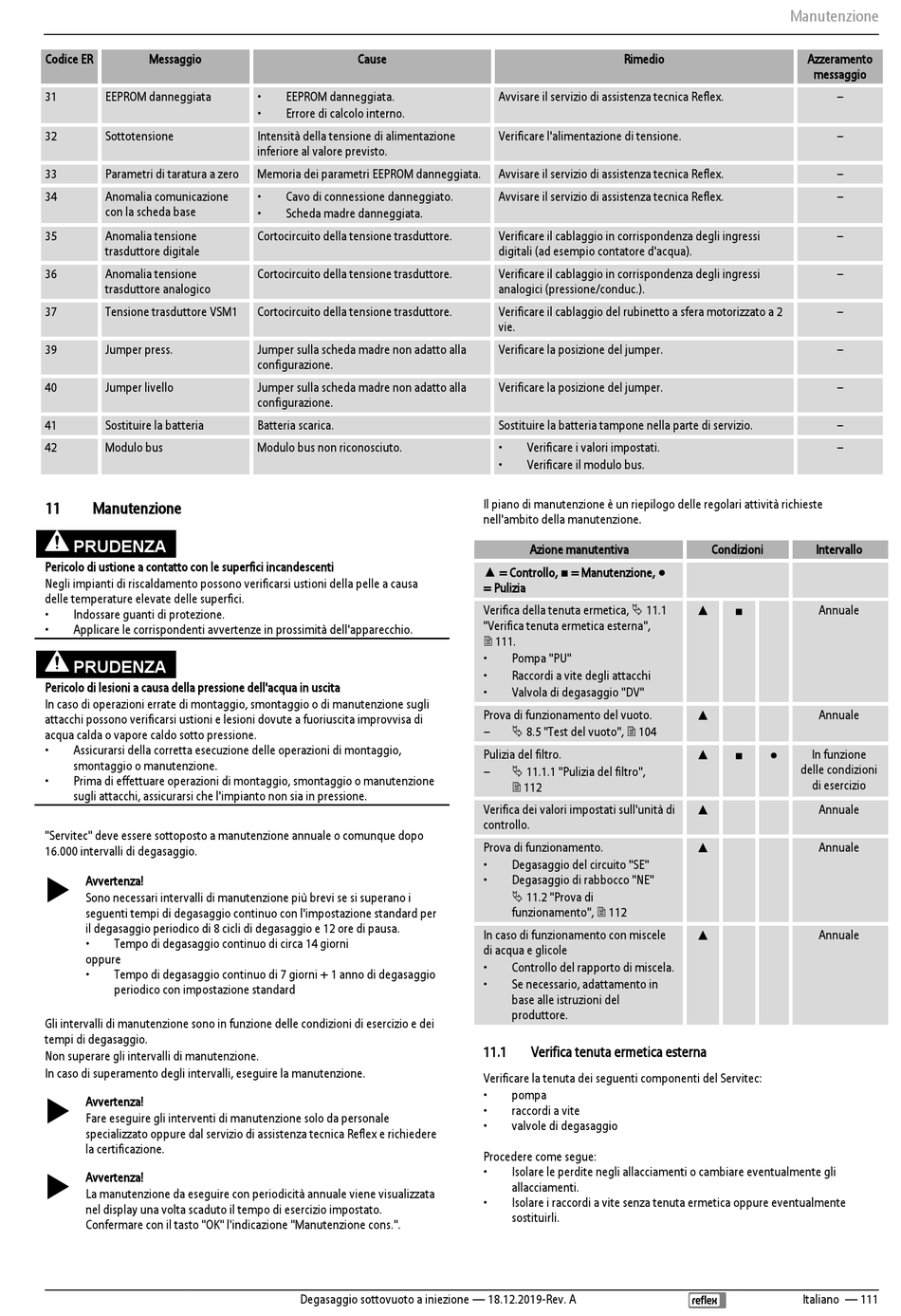

Codice ER Messaggio
31 EEPROM danneggiata
32 Sottotensione
33 Parametri di taratura a zero
34 Anomalia comunicazione
con la scheda base
35 Anomalia tensione
trasduttore digitale
36 Anomalia tensione
trasduttore analogico
37 Tensione trasduttore VSM1
39 Jumper press.
40 Jumper livello
41 Sostituire la batteria
42 Modulo bus
11

Manutenzione

PRUDENZA
Pericolo di ustione a contatto con le superfici incandescenti
Negli impianti di riscaldamento possono verificarsi ustioni della pelle a causa
delle temperature elevate delle superfici.
• Indossare guanti di protezione.
• Applicare le corrispondenti avvertenze in prossimità dell'apparecchio.
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione sugli
attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita improvvisa di
acqua calda o vapore caldo sotto pressione.
• Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
• Prima di effettuare operazioni di montaggio, smontaggio o manutenzione
sugli attacchi, assicurarsi che l'impianto non sia in pressione.
"Servitec" deve essere sottoposto a manutenzione annuale o comunque dopo
16.000 intervalli di degasaggio.

Avvertenza!
Sono necessari intervalli di manutenzione più brevi se si superano i
seguenti tempi di degasaggio continuo con l'impostazione standard per
il degasaggio periodico di 8 cicli di degasaggio e 12 ore di pausa.
• Tempo di degasaggio continuo di circa 14 giorni
oppure
• Tempo di degasaggio continuo di 7 giorni + 1 anno di degasaggio
periodico con impostazione standard
Gli intervalli di manutenzione sono in funzione delle condizioni di esercizio e dei
tempi di degasaggio.
Non superare gli intervalli di manutenzione.
In caso di superamento degli intervalli, eseguire la manutenzione.
 Avvertenza!
Fare eseguire gli interventi di manutenzione solo da personale
specializzato oppure dal servizio di assistenza tecnica Reflex e richiedere
la certificazione.
 Avvertenza!
La manutenzione da eseguire con periodicità annuale viene visualizzata
nel display una volta scaduto il tempo di esercizio impostato.
Confermare con il tasto "OK" l'indicazione "Manutenzione cons.".
Cause
• EEPROM danneggiata.
• Errore di calcolo interno.
Intensità della tensione di alimentazione
inferiore al valore previsto.
Memoria dei parametri EEPROM danneggiata.
• Cavo di connessione danneggiato.
• Scheda madre danneggiata.
Cortocircuito della tensione trasduttore.
Cortocircuito della tensione trasduttore.
Cortocircuito della tensione trasduttore.
Jumper sulla scheda madre non adatto alla
configurazione.
Jumper sulla scheda madre non adatto alla
configurazione.
Batteria scarica.
Modulo bus non riconosciuto.
Degasaggio sottovuoto a iniezione — 18.12.2019-Rev. A
Rimedio
Avvisare il servizio di assistenza tecnica Reflex.
Verificare l'alimentazione di tensione.
Avvisare il servizio di assistenza tecnica Reflex.
Avvisare il servizio di assistenza tecnica Reflex.
Verificare il cablaggio in corrispondenza degli ingressi
digitali (ad esempio contatore d'acqua).
Verificare il cablaggio in corrispondenza degli ingressi
analogici (pressione/conduc.).
Verificare il cablaggio del rubinetto a sfera motorizzato a 2
vie.
Verificare la posizione del jumper.
Verificare la posizione del jumper.
Sostituire la batteria tampone nella parte di servizio.
• Verificare i valori impostati.
• Verificare il modulo bus.
Il piano di manutenzione è un riepilogo delle regolari attività richieste
nell'ambito della manutenzione.
Azione manutentiva
▲ = Controllo, ■ = Manutenzione, ●
= Pulizia
Verifica della tenuta ermetica,  11.1

"Verifica tenuta ermetica esterna",

 111.
• Pompa "PU"
• Raccordi a vite degli attacchi
• Valvola di degasaggio "DV"
Prova di funzionamento del vuoto.
 8.5 "Test del vuoto",  104
–
Pulizia del filtro.
 11.1.1 "Pulizia del filtro",
–
 112
Verifica dei valori impostati sull'unità di
controllo.
Prova di funzionamento.
• Degasaggio del circuito "SE"
• Degasaggio di rabbocco "NE"
 11.2 "Prova di
funzionamento",  112
In caso di funzionamento con miscele
di acqua e glicole
• Controllo del rapporto di miscela.
• Se necessario, adattamento in
base alle istruzioni del
produttore.
11.1 Verifica tenuta ermetica esterna
Verificare la tenuta dei seguenti componenti del Servitec:
• pompa
• raccordi a vite
• valvole di degasaggio
Procedere come segue:
• Isolare le perdite negli allacciamenti o cambiare eventualmente gli
allacciamenti.
• Isolare i raccordi a vite senza tenuta ermetica oppure eventualmente
sostituirli.
Manutenzione
Azzeramento
messaggio
–
–
–
–
–
–
–
–
–
–
–
Condizioni Intervallo
▲ ■
Annuale
▲
Annuale
▲ ■ ●
In funzione
delle condizioni
di esercizio
▲
Annuale
▲
Annuale
▲
Annuale
Italiano — 111
