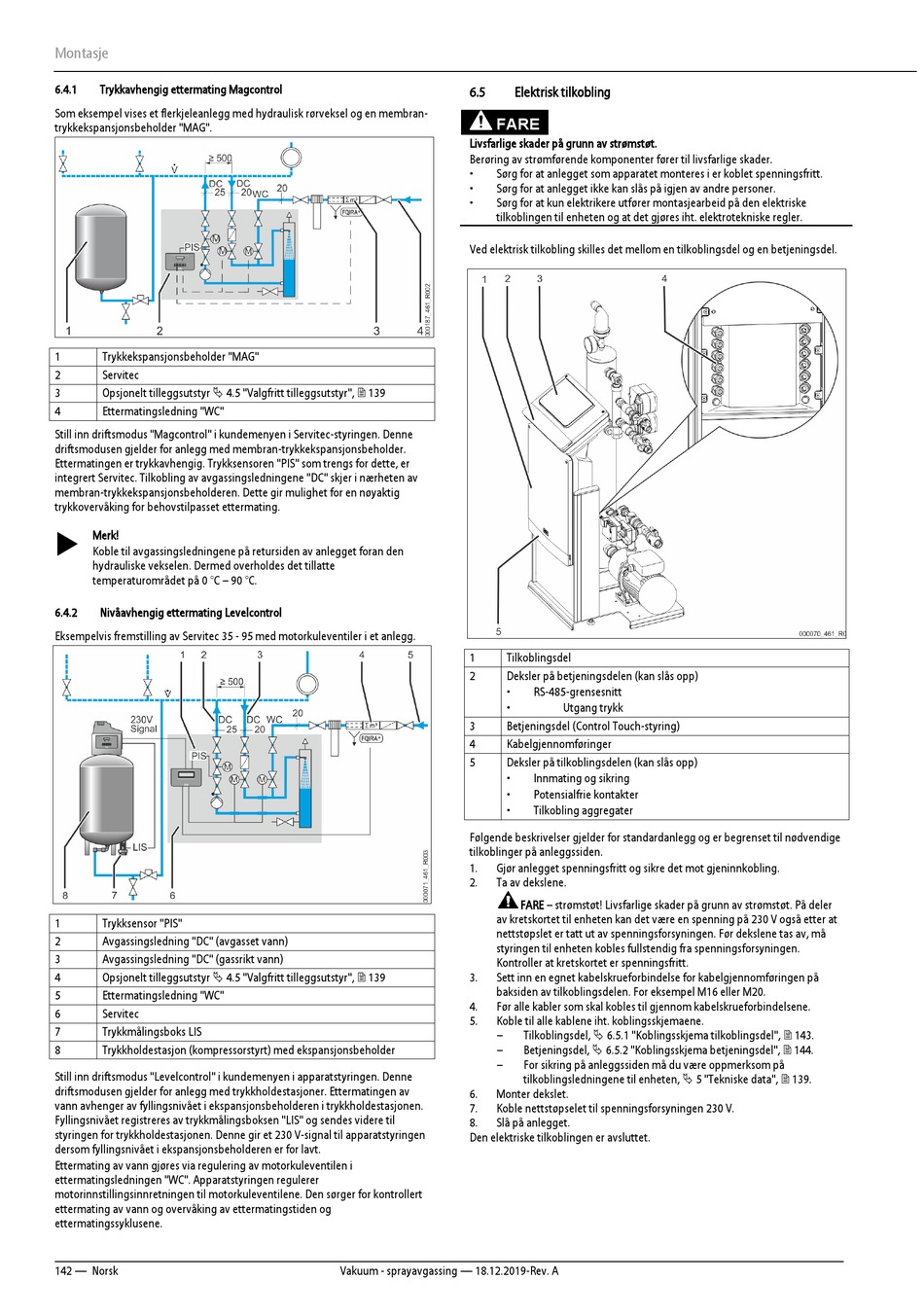

Montasje
6.4.1
Trykkavhengig ettermating Magcontrol
Som eksempel vises et flerkjeleanlegg med hydraulisk rørveksel og en membran-
trykkekspansjonsbeholder "MAG".
1
Trykkekspansjonsbeholder "MAG"
2
Servitec
3
Opsjonelt tilleggsutstyr 4.5 "Valgfritt tilleggsutstyr", 139
4
Ettermatingsledning "WC"
Still inn driftsmodus "Magcontrol" i kundemenyen i Servitec-styringen. Denne
driftsmodusen gjelder for anlegg med membran-trykkekspansjonsbeholder.
Ettermatingen er trykkavhengig. Trykksensoren "PIS" som trengs for dette, er
integrert Servitec. Tilkobling av avgassingsledningene "DC" skjer i nærheten av
membran-trykkekspansjonsbeholderen. Dette gir mulighet for en nøyaktig
trykkovervåking for behovstilpasset ettermating.
Merk!
Koble til avgassingsledningene på retursiden av anlegget foran den
hydrauliske vekselen. Dermed overholdes det tillatte
temperaturområdet på 0 °C – 90 °C.
6.4.2
Nivåavhengig ettermating Levelcontrol
Eksempelvis fremstilling av Servitec 35 - 95 med motorkuleventiler i et anlegg.
1
Trykksensor "PIS"
2
Avgassingsledning "DC" (avgasset vann)
3
Avgassingsledning "DC" (gassrikt vann)
Opsjonelt tilleggsutstyr 4.5 "Valgfritt tilleggsutstyr", 139
4
5
Ettermatingsledning "WC"
6
Servitec
7
Trykkmålingsboks LIS
8
Trykkholdestasjon (kompressorstyrt) med ekspansjonsbeholder
Still inn driftsmodus "Levelcontrol" i kundemenyen i apparatstyringen. Denne
driftsmodusen gjelder for anlegg med trykkholdestasjoner. Ettermatingen av
vann avhenger av fyllingsnivået i ekspansjonsbeholderen i trykkholdestasjonen.
Fyllingsnivået registreres av trykkmålingsboksen "LIS" og sendes videre til
styringen for trykkholdestasjonen. Denne gir et 230 V-signal til apparatstyringen
dersom fyllingsnivået i ekspansjonsbeholderen er for lavt.
Ettermating av vann gjøres via regulering av motorkuleventilen i
ettermatingsledningen "WC". Apparatstyringen regulerer
motorinnstillingsinnretningen til motorkuleventilene. Den sørger for kontrollert
ettermating av vann og overvåking av ettermatingstiden og
ettermatingssyklusene.
142 — Norsk
6.5
Elektrisk tilkobling
FARE
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
•
Sørg for at anlegget som apparatet monteres i er koblet spenningsfritt.
•
Sørg for at anlegget ikke kan slås på igjen av andre personer.
•
Sørg for at kun elektrikere utfører montasjearbeid på den elektriske
tilkoblingen til enheten og at det gjøres iht. elektrotekniske regler.
Ved elektrisk tilkobling skilles det mellom en tilkoblingsdel og en betjeningsdel.
1
Tilkoblingsdel
2
Deksler på betjeningsdelen (kan slås opp)
•
•
3
Betjeningsdel (Control Touch-styring)
4
Kabelgjennomføringer
5
Deksler på tilkoblingsdelen (kan slås opp)
•
•
•
Følgende beskrivelser gjelder for standardanlegg og er begrenset til nødvendige
tilkoblinger på anleggssiden.
1.
Gjør anlegget spenningsfritt og sikre det mot gjeninnkobling.
2.
Ta av dekslene.
av kretskortet til enheten kan det være en spenning på 230 V også etter at
nettstøpslet er tatt ut av spenningsforsyningen. Før dekslene tas av, må
styringen til enheten kobles fullstendig fra spenningsforsyningen.
Kontroller at kretskortet er spenningsfritt.
3.
Sett inn en egnet kabelskrueforbindelse for kabelgjennomføringen på
baksiden av tilkoblingsdelen. For eksempel M16 eller M20.
4.
Før alle kabler som skal kobles til gjennom kabelskrueforbindelsene.
5.
Koble til alle kablene iht. koblingsskjemaene.
–
–
–
6.
Monter dekslet.
7.
Koble nettstøpselet til spenningsforsyningen 230 V.
8.
Slå på anlegget.
Den elektriske tilkoblingen er avsluttet.
Vakuum - sprayavgassing — 18.12.2019-Rev. A
RS-485-grensesnitt
Utgang trykk
Innmating og sikring
Potensialfrie kontakter
Tilkobling aggregater
FARE – strømstøt! Livsfarlige skader på grunn av strømstøt. På deler
Tilkoblingsdel, 6.5.1 "Koblingsskjema tilkoblingsdel", 143.
Betjeningsdel, 6.5.2 "Koblingsskjema betjeningsdel", 144.
For sikring på anleggssiden må du være oppmerksom på
tilkoblingsledningene til enheten, 5 "Tekniske data", 139.
