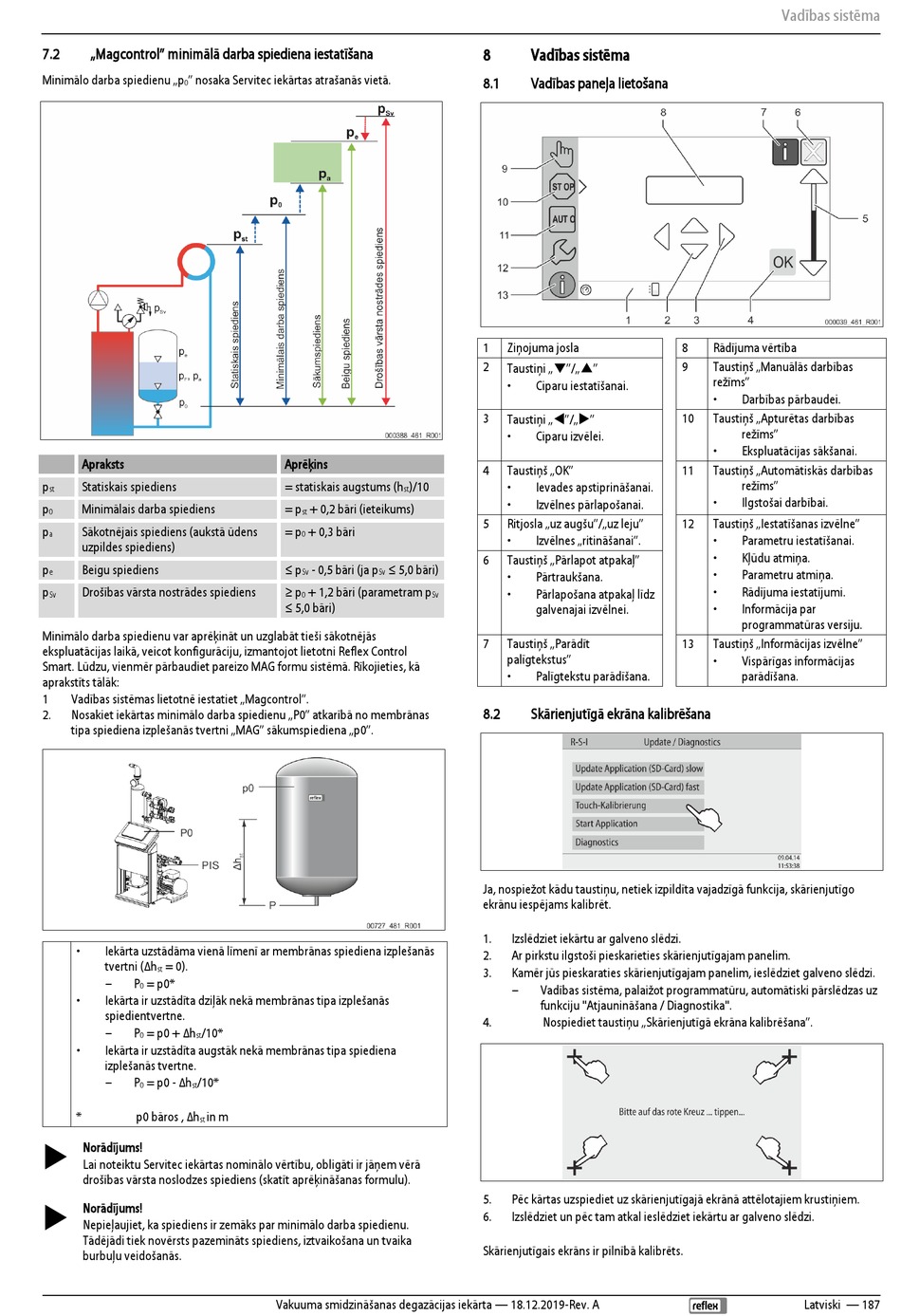

7.2 „Magcontrol" minimālā darba spiediena iestatīšana
Minimālo darba spiedienu „p " nosaka Servitec iekārtas atrašanās vietā.
0
Apraksts
p Statiskais spiediens
st
p Minimālais darba spiediens
0
p Sākotnējais spiediens (aukstā ūdens
a
uzpildes spiediens)
p Beigu spiediens
e
p Drošības vārsta nostrādes spiediens
Sv
Minimālo darba spiedienu var aprēķināt un uzglabāt tieši sākotnējās
ekspluatācijas laikā, veicot konfigurāciju, izmantojot lietotni Reflex Control
Smart. Lūdzu, vienmēr pārbaudiet pareizo MAG formu sistēmā. Rīkojieties, kā
aprakstīts tālāk:
1 Vadības sistēmas lietotnē iestatiet „Magcontrol".
2. Nosakiet iekārtas minimālo darba spiedienu „P0" atkarībā no membrānas
tipa spiediena izplešanās tvertni „MAG" sākumspiediena „p0".
• Iekārta uzstādāma vienā līmenī ar membrānas spiediena izplešanās
tvertni (∆h = 0).
st
– P = p0*
0
• Iekārta ir uzstādīta dziļāk nekā membrānas tipa izplešanās
spiedientvertne.
– P = p0 + ∆h /10*
0 st
• Iekārta ir uzstādīta augstāk nekā membrānas tipa spiediena
izplešanās tvertne.
– P = p0 - ∆h /10*
0 st
* p0 bāros , ∆h in m
st

Norādījums!
Lai noteiktu Servitec iekārtas nominālo vērtību, obligāti ir jāņem vērā
drošības vārsta noslodzes spiediens (skatīt aprēķināšanas formulu).
 Norādījums!
Nepieļaujiet, ka spiediens ir zemāks par minimālo darba spiedienu.
Tādējādi tiek novērsts pazemināts spiediens, iztvaikošana un tvaika
burbuļu veidošanās.
Aprēķins
= statiskais augstums (h )/10
st
= p + 0,2 bāri (ieteikums)
st
= p + 0,3 bāri
0
≤ p - 0,5 bāri (ja p ≤ 5,0 bāri)
Sv Sv
≥ p + 1,2 bāri (parametram p
0 Sv
≤ 5,0 bāri)
Vakuuma smidzināšanas degazācijas iekārta — 18.12.2019-Rev. A
8 Vadības sistēma
8.1 Vadības paneļa lietošana
1 Ziņojuma josla
2
Taustiņi „▼"/„▲"
• Ciparu iestatīšanai.
3
Taustiņi „"/„"
• Ciparu izvēlei.
4 Taustiņš „OK"
• Ievades apstiprināšanai.
• Izvēlnes pārlapošanai.
5 Ritjosla „uz augšu"/„uz leju"
• Izvēlnes „ritināšanai".
6 Taustiņš „Pārlapot atpakaļ"
• Pārtraukšana.
• Pārlapošana atpakaļ līdz
galvenajai izvēlnei.
7 Taustiņš „Parādīt
palīgtekstus"
• Palīgtekstu parādīšana.
8.2 Skārienjutīgā ekrāna kalibrēšana
Ja, nospiežot kādu taustiņu, netiek izpildīta vajadzīgā funkcija, skārienjutīgo
ekrānu iespējams kalibrēt.
1. Izslēdziet iekārtu ar galveno slēdzi.
2. Ar pirkstu ilgstoši pieskarieties skārienjutīgajam panelim.
3. Kamēr jūs pieskaraties skārienjutīgajam panelim, ieslēdziet galveno slēdzi.
– Vadības sistēma, palaižot programmatūru, automātiski pārslēdzas uz
funkciju "Atjaunināšana / Diagnostika".
4. Nospiediet taustiņu „Skārienjutīgā ekrāna kalibrēšana".
5. Pēc kārtas uzspiediet uz skārienjutīgajā ekrānā attēlotajiem krustiņiem.
6. Izslēdziet un pēc tam atkal ieslēdziet iekārtu ar galveno slēdzi.
Skārienjutīgais ekrāns ir pilnībā kalibrēts.
Vadības sistēma
8 Rādījuma vērtība
9 Taustiņš „Manuālās darbības
režīms"
• Darbības pārbaudei.
10 Taustiņš „Apturētas darbības
režīms"
• Ekspluatācijas sākšanai.
11 Taustiņš „Automātiskās darbības
režīms"
• Ilgstošai darbībai.
12 Taustiņš „Iestatīšanas izvēlne"
• Parametru iestatīšanai.
• Kļūdu atmiņa.
• Parametru atmiņa.
• Rādījuma iestatījumi.
• Informācija par
programmatūras versiju.
13 Taustiņš „Informācijas izvēlne"
• Vispārīgas informācijas
parādīšana.
