Styrning
8.4

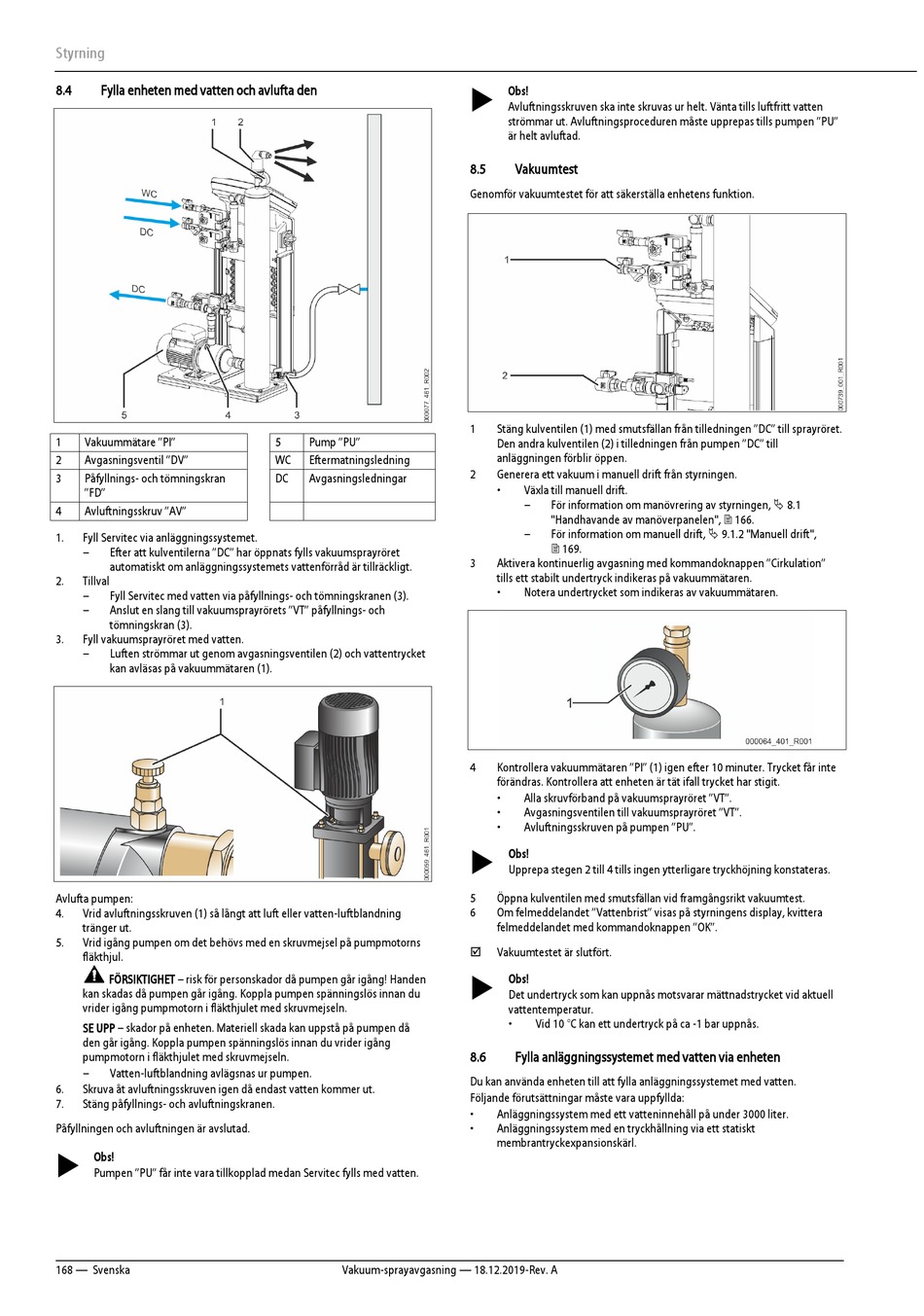

Fylla enheten med vatten och avlufta den

1 Vakuummätare "PI"
2 Avgasningsventil "DV"
3 Påfyllnings- och tömningskran
"FD"
4 Avluftningsskruv "AV"
1. Fyll Servitec via anläggningssystemet.
– Efter att kulventilerna "DC" har öppnats fylls vakuumsprayröret
automatiskt om anläggningssystemets vattenförråd är tillräckligt.
2. Tillval
– Fyll Servitec med vatten via påfyllnings- och tömningskranen (3).
– Anslut en slang till vakuumsprayrörets "VT" påfyllnings- och
tömningskran (3).
3. Fyll vakuumsprayröret med vatten.
– Luften strömmar ut genom avgasningsventilen (2) och vattentrycket
kan avläsas på vakuummätaren (1).
Avlufta pumpen:
4. Vrid avluftningsskruven (1) så långt att luft eller vatten-luftblandning
tränger ut.
5. Vrid igång pumpen om det behövs med en skruvmejsel på pumpmotorns
fläkthjul.
FÖRSIKTIGHET – risk för personskador då pumpen går igång! Handen
kan skadas då pumpen går igång. Koppla pumpen spänningslös innan du
vrider igång pumpmotorn i fläkthjulet med skruvmejseln.
SE UPP – skador på enheten. Materiell skada kan uppstå på pumpen då
den går igång. Koppla pumpen spänningslös innan du vrider igång
pumpmotorn i fläkthjulet med skruvmejseln.
– Vatten-luftblandning avlägsnas ur pumpen.
6. Skruva åt avluftningsskruven igen då endast vatten kommer ut.
7. Stäng påfyllnings- och avluftningskranen.
Påfyllningen och avluftningen är avslutad.
 Obs!
Pumpen "PU" får inte vara tillkopplad medan Servitec fylls med vatten.
168 — Svenska
5 Pump "PU"
WC Eftermatningsledning
DC Avgasningsledningar
Vakuum-sprayavgasning — 18.12.2019-Rev. A

Obs!
Avluftningsskruven ska inte skruvas ur helt. Vänta tills luftfritt vatten
strömmar ut. Avluftningsproceduren måste upprepas tills pumpen "PU"
är helt avluftad.
8.5

Vakuumtest

Genomför vakuumtestet för att säkerställa enhetens funktion.
1 Stäng kulventilen (1) med smutsfällan från tilledningen "DC" till sprayröret.
Den andra kulventilen (2) i tilledningen från pumpen "DC" till
anläggningen förblir öppen.
2 Generera ett vakuum i manuell drift från styrningen.
• Växla till manuell drift.
– För information om manövrering av styrningen,  8.1
"Handhavande av manöverpanelen",  166.
– För information om manuell drift,  9.1.2 "Manuell drift",
 169.
3 Aktivera kontinuerlig avgasning med kommandoknappen "Cirkulation"
tills ett stabilt undertryck indikeras på vakuummätaren.
• Notera undertrycket som indikeras av vakuummätaren.
4 Kontrollera vakuummätaren "PI" (1) igen efter 10 minuter. Trycket får inte
förändras. Kontrollera att enheten är tät ifall trycket har stigit.
• Alla skruvförband på vakuumsprayröret "VT".
• Avgasningsventilen till vakuumsprayröret "VT".
• Avluftningsskruven på pumpen "PU".
 Obs!
Upprepa stegen 2 till 4 tills ingen ytterligare tryckhöjning konstateras.
5 Öppna kulventilen med smutsfällan vid framgångsrikt vakuumtest.
6 Om felmeddelandet "Vattenbrist" visas på styrningens display, kvittera
felmeddelandet med kommandoknappen "OK".
 Vakuumtestet är slutfört.

Obs!
Det undertryck som kan uppnås motsvarar mättnadstrycket vid aktuell
vattentemperatur.
• Vid 10 °C kan ett undertryck på ca -1 bar uppnås.
8.6 Fylla anläggningssystemet med vatten via enheten
Du kan använda enheten till att fylla anläggningssystemet med vatten.
Följande förutsättningar måste vara uppfyllda:
• Anläggningssystem med ett vatteninnehåll på under 3000 liter.
• Anläggningssystem med en tryckhållning via ett statiskt
membrantryckexpansionskärl.
