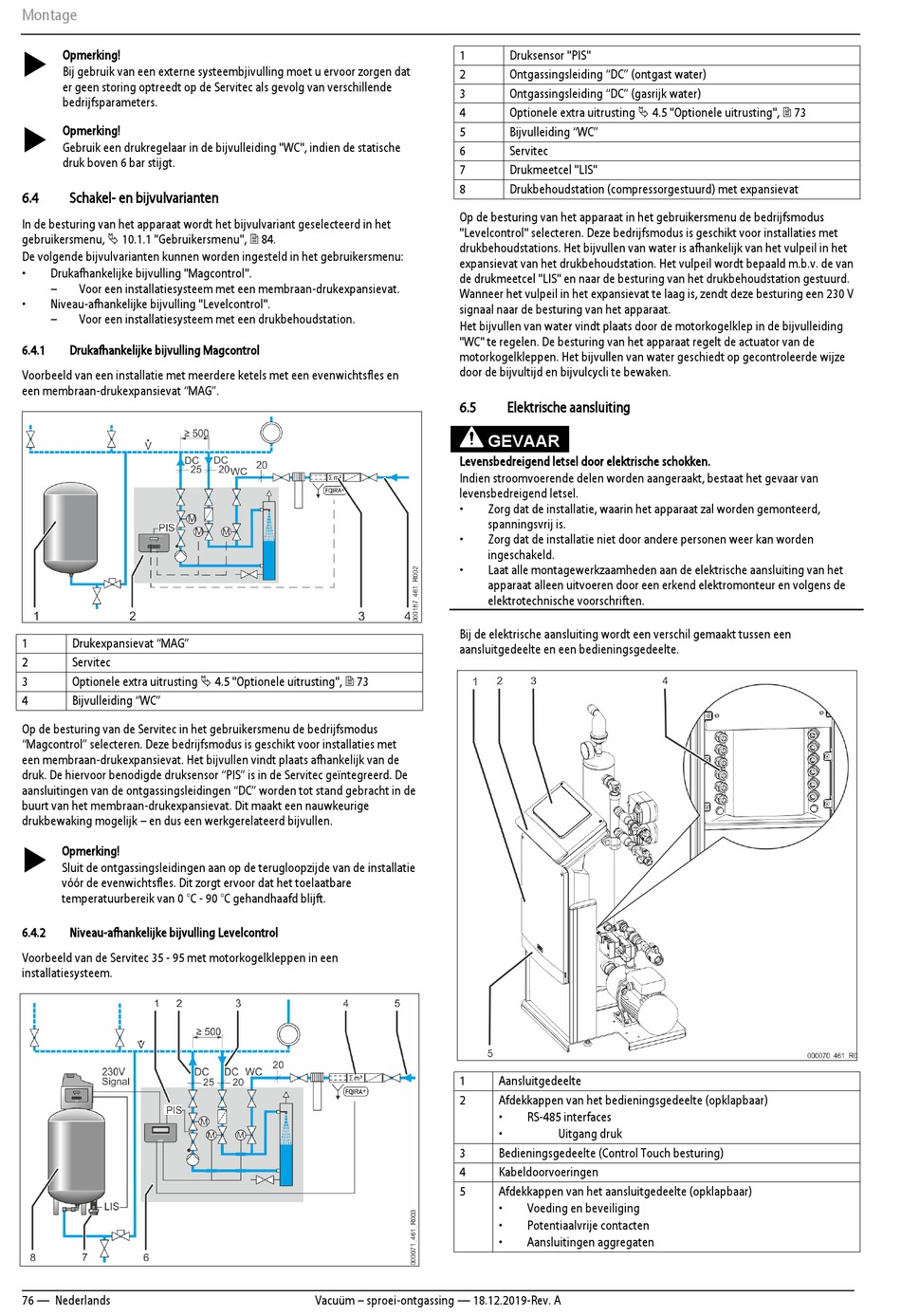

Montage
 Opmerking!
Bij gebruik van een externe systeembjivulling moet u ervoor zorgen dat
er geen storing optreedt op de Servitec als gevolg van verschillende
bedrijfsparameters.
 Opmerking!
Gebruik een drukregelaar in de bijvulleiding "WC", indien de statische
druk boven 6 bar stijgt.
6.4

Schakel- en bijvulvarianten

In de besturing van het apparaat wordt het bijvulvariant geselecteerd in het
gebruikersmenu,  10.1.1 "Gebruikersmenu",  84.
De volgende bijvulvarianten kunnen worden ingesteld in het gebruikersmenu:
• Drukafhankelijke bijvulling "Magcontrol".
– Voor een installatiesysteem met een membraan-drukexpansievat.
• Niveau-afhankelijke bijvulling "Levelcontrol".
– Voor een installatiesysteem met een drukbehoudstation.
6.4.1

Drukafhankelijke bijvulling Magcontrol

Voorbeeld van een installatie met meerdere ketels met een evenwichtsfles en
een membraan-drukexpansievat "MAG".
1 Drukexpansievat "MAG"
2 Servitec
3 Optionele extra uitrusting  4.5 "Optionele uitrusting",  73
4 Bijvulleiding "WC"
Op de besturing van de Servitec in het gebruikersmenu de bedrijfsmodus
"Magcontrol" selecteren. Deze bedrijfsmodus is geschikt voor installaties met
een membraan-drukexpansievat. Het bijvullen vindt plaats afhankelijk van de
druk. De hiervoor benodigde druksensor "PIS" is in de Servitec geïntegreerd. De
aansluitingen van de ontgassingsleidingen "DC" worden tot stand gebracht in de
buurt van het membraan-drukexpansievat. Dit maakt een nauwkeurige
drukbewaking mogelijk – en dus een werkgerelateerd bijvullen.
 Opmerking!
Sluit de ontgassingsleidingen aan op de terugloopzijde van de installatie
vóór de evenwichtsfles. Dit zorgt ervoor dat het toelaatbare
temperatuurbereik van 0 °C - 90 °C gehandhaafd blijft.
6.4.2

Niveau-afhankelijke bijvulling Levelcontrol

Voorbeeld van de Servitec 35 - 95 met motorkogelkleppen in een
installatiesysteem.
76 — Nederlands
1
2
3
4
5
6
7
8
Op de besturing van het apparaat in het gebruikersmenu de bedrijfsmodus
"Levelcontrol" selecteren. Deze bedrijfsmodus is geschikt voor installaties met
drukbehoudstations. Het bijvullen van water is afhankelijk van het vulpeil in het
expansievat van het drukbehoudstation. Het vulpeil wordt bepaald m.b.v. de van
de drukmeetcel "LIS" en naar de besturing van het drukbehoudstation gestuurd.
Wanneer het vulpeil in het expansievat te laag is, zendt deze besturing een 230 V
signaal naar de besturing van het apparaat.
Het bijvullen van water vindt plaats door de motorkogelklep in de bijvulleiding
"WC" te regelen. De besturing van het apparaat regelt de actuator van de
motorkogelkleppen. Het bijvullen van water geschiedt op gecontroleerde wijze
door de bijvultijd en bijvulcycli te bewaken.
6.5
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende delen worden aangeraakt, bestaat het gevaar van
levensbedreigend letsel.
•
•
•
Bij de elektrische aansluiting wordt een verschil gemaakt tussen een
aansluitgedeelte en een bedieningsgedeelte.
1
2
3
4
5
Vacuüm – sproei-ontgassing — 18.12.2019-Rev. A
Druksensor "PIS"
Ontgassingsleiding "DC" (ontgast water)
Ontgassingsleiding "DC" (gasrijk water)
Optionele extra uitrusting  4.5 "Optionele uitrusting",  73
Bijvulleiding "WC"
Servitec
Drukmeetcel "LIS"
Drukbehoudstation (compressorgestuurd) met expansievat

Elektrische aansluiting

GEVAAR
Zorg dat de installatie, waarin het apparaat zal worden gemonteerd,
spanningsvrij is.
Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
Laat alle montagewerkzaamheden aan de elektrische aansluiting van het
apparaat alleen uitvoeren door een erkend elektromonteur en volgens de
elektrotechnische voorschriften.
Aansluitgedeelte
Afdekkappen van het bedieningsgedeelte (opklapbaar)
• RS-485 interfaces
• Uitgang druk
Bedieningsgedeelte (Control Touch besturing)
Kabeldoorvoeringen
Afdekkappen van het aansluitgedeelte (opklapbaar)
• Voeding en beveiliging
• Potentiaalvrije contacten
• Aansluitingen aggregaten
