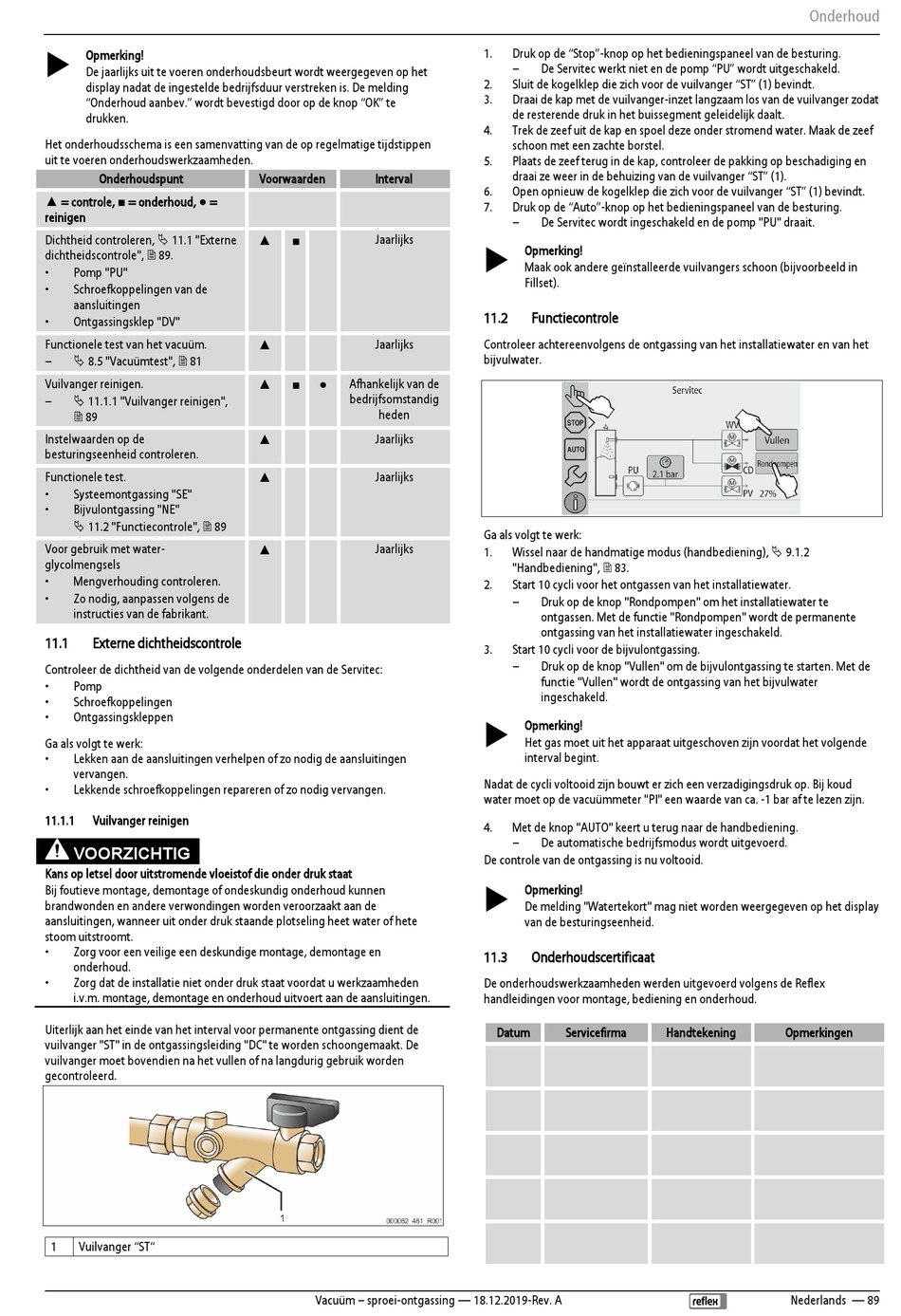

 Opmerking!
De jaarlijks uit te voeren onderhoudsbeurt wordt weergegeven op het
display nadat de ingestelde bedrijfsduur verstreken is. De melding
"Onderhoud aanbev." wordt bevestigd door op de knop "OK" te
drukken.
Het onderhoudsschema is een samenvatting van de op regelmatige tijdstippen
uit te voeren onderhoudswerkzaamheden.
Onderhoudspunt
▲ = controle, ■ = onderhoud, ● =
reinigen
Dichtheid controleren,  11.1 "Externe
dichtheidscontrole",  89.
• Pomp "PU"
• Schroefkoppelingen van de
aansluitingen
• Ontgassingsklep "DV"
Functionele test van het vacuüm.
 8.5 "Vacuümtest",  81
–

Vuilvanger reinigen.

 11.1.1 "Vuilvanger reinigen",
–
 89
Instelwaarden op de
besturingseenheid controleren.
Functionele test.
• Systeemontgassing "SE"
• Bijvulontgassing "NE"
 11.2 "Functiecontrole",  89
Voor gebruik met water-
glycolmengsels
• Mengverhouding controleren.
• Zo nodig, aanpassen volgens de
instructies van de fabrikant.
11.1

Externe dichtheidscontrole

Controleer de dichtheid van de volgende onderdelen van de Servitec:
• Pomp
• Schroefkoppelingen
• Ontgassingskleppen
Ga als volgt te werk:
• Lekken aan de aansluitingen verhelpen of zo nodig de aansluitingen
vervangen.
• Lekkende schroefkoppelingen repareren of zo nodig vervangen.
11.1.1 Vuilvanger reinigen
VOORZICHTIG
Kans op letsel door uitstromende vloeistof die onder druk staat
Bij foutieve montage, demontage of ondeskundig onderhoud kunnen
brandwonden en andere verwondingen worden veroorzaakt aan de
aansluitingen, wanneer uit onder druk staande plotseling heet water of hete
stoom uitstroomt.
• Zorg voor een veilige een deskundige montage, demontage en
onderhoud.
• Zorg dat de installatie niet onder druk staat voordat u werkzaamheden
i.v.m. montage, demontage en onderhoud uitvoert aan de aansluitingen.
Uiterlijk aan het einde van het interval voor permanente ontgassing dient de
vuilvanger "ST" in de ontgassingsleiding "DC" te worden schoongemaakt. De
vuilvanger moet bovendien na het vullen of na langdurig gebruik worden
gecontroleerd.
1 Vuilvanger "ST"
Voorwaarden Interval
▲ ■
Jaarlijks
▲
Jaarlijks
▲ ■ ●
Afhankelijk van de
bedrijfsomstandig
heden
▲
Jaarlijks
▲
Jaarlijks
▲
Jaarlijks
Vacuüm – sproei-ontgassing — 18.12.2019-Rev. A
1. Druk op de "Stop"-knop op het bedieningspaneel van de besturing.
– De Servitec werkt niet en de pomp "PU" wordt uitgeschakeld.
2. Sluit de kogelklep die zich voor de vuilvanger "ST" (1) bevindt.
3. Draai de kap met de vuilvanger-inzet langzaam los van de vuilvanger zodat
de resterende druk in het buissegment geleidelijk daalt.
4. Trek de zeef uit de kap en spoel deze onder stromend water. Maak de zeef
schoon met een zachte borstel.
5. Plaats de zeef terug in de kap, controleer de pakking op beschadiging en
draai ze weer in de behuizing van de vuilvanger "ST" (1).
6. Open opnieuw de kogelklep die zich voor de vuilvanger "ST" (1) bevindt.
7. Druk op de "Auto"-knop op het bedieningspaneel van de besturing.
– De Servitec wordt ingeschakeld en de pomp "PU" draait.
 Opmerking!
Maak ook andere geïnstalleerde vuilvangers schoon (bijvoorbeeld in
Fillset).
11.2

Functiecontrole

Controleer achtereenvolgens de ontgassing van het installatiewater en van het
bijvulwater.
Ga als volgt te werk:
Wissel naar de handmatige modus (handbediening),  9.1.2
1.
"Handbediening",  83.
2. Start 10 cycli voor het ontgassen van het installatiewater.
– Druk op de knop "Rondpompen" om het installatiewater te
ontgassen. Met de functie "Rondpompen" wordt de permanente
ontgassing van het installatiewater ingeschakeld.
3. Start 10 cycli voor de bijvulontgassing.
– Druk op de knop "Vullen" om de bijvulontgassing te starten. Met de
functie "Vullen" wordt de ontgassing van het bijvulwater
ingeschakeld.
 Opmerking!
Het gas moet uit het apparaat uitgeschoven zijn voordat het volgende
interval begint.
Nadat de cycli voltooid zijn bouwt er zich een verzadigingsdruk op. Bij koud
water moet op de vacuümmeter "PI" een waarde van ca. -1 bar af te lezen zijn.
4. Met de knop "AUTO" keert u terug naar de handbediening.
– De automatische bedrijfsmodus wordt uitgevoerd.
De controle van de ontgassing is nu voltooid.
 Opmerking!
De melding "Watertekort" mag niet worden weergegeven op het display
van de besturingseenheid.
11.3

Onderhoudscertificaat

De onderhoudswerkzaamheden werden uitgevoerd volgens de Reflex
handleidingen voor montage, bediening en onderhoud.
Datum Servicefirma
Onderhoud
Handtekening Opmerkingen
