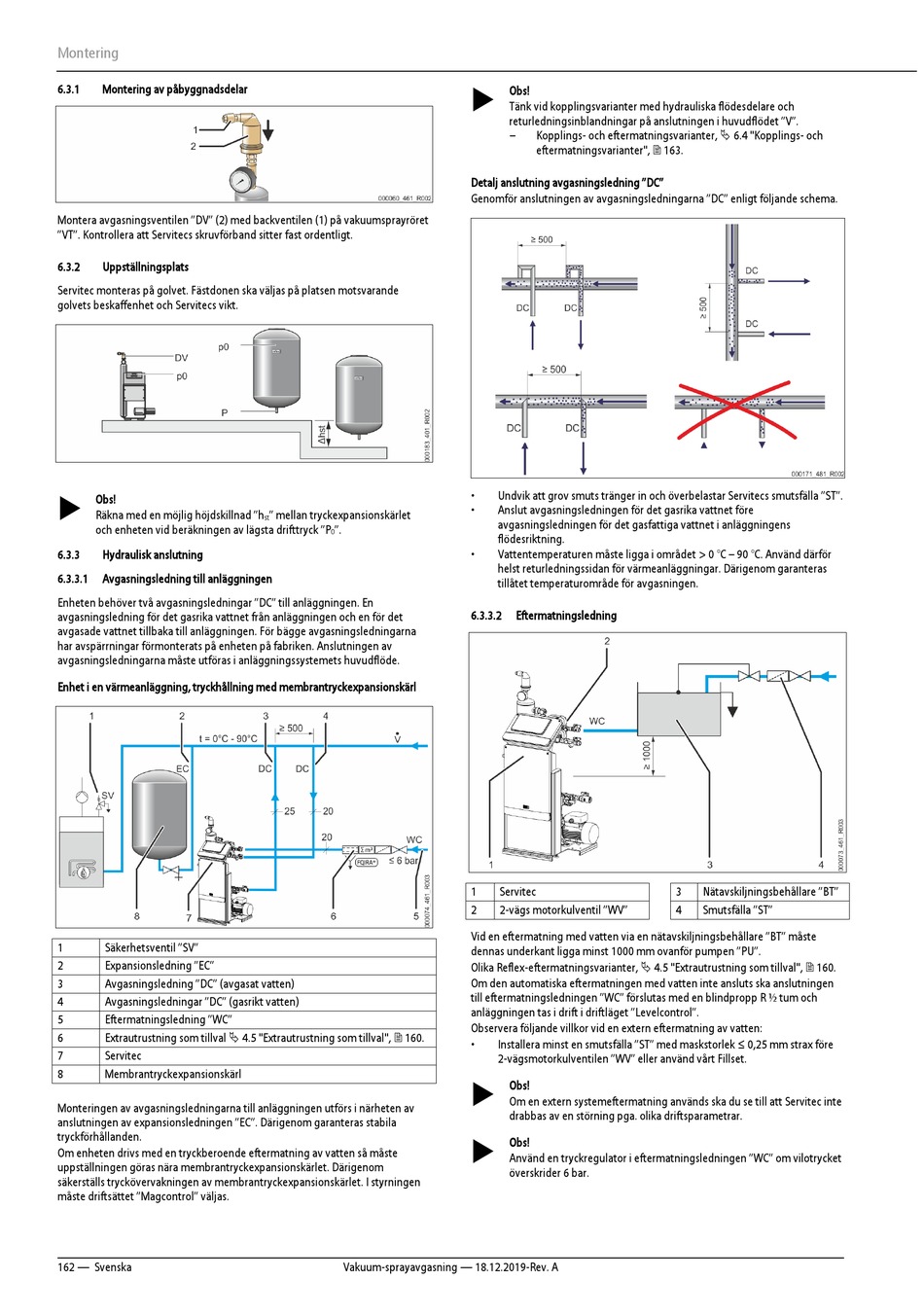

Montering
6.3.1 Montering av påbyggnadsdelar
Montera avgasningsventilen "DV" (2) med backventilen (1) på vakuumsprayröret
"VT". Kontrollera att Servitecs skruvförband sitter fast ordentligt.
6.3.2 Uppställningsplats
Servitec monteras på golvet. Fästdonen ska väljas på platsen motsvarande
golvets beskaffenhet och Servitecs vikt.
 Obs!
Räkna med en möjlig höjdskillnad "h
och enheten vid beräkningen av lägsta drifttryck "P
6.3.3

Hydraulisk anslutning

6.3.3.1 Avgasningsledning till anläggningen
Enheten behöver två avgasningsledningar "DC" till anläggningen. En
avgasningsledning för det gasrika vattnet från anläggningen och en för det
avgasade vattnet tillbaka till anläggningen. För bägge avgasningsledningarna
har avspärrningar förmonterats på enheten på fabriken. Anslutningen av
avgasningsledningarna måste utföras i anläggningssystemets huvudflöde.
Enhet i en värmeanläggning, tryckhållning med membrantryckexpansionskärl
1 Säkerhetsventil "SV"
2 Expansionsledning "EC"
3 Avgasningsledning "DC" (avgasat vatten)
4 Avgasningsledningar "DC" (gasrikt vatten)
5 Eftermatningsledning "WC"
6 Extrautrustning som tillval  4.5 "Extrautrustning som tillval",  160.
7 Servitec
8 Membrantryckexpansionskärl
Monteringen av avgasningsledningarna till anläggningen utförs i närheten av
anslutningen av expansionsledningen "EC". Därigenom garanteras stabila
tryckförhållanden.
Om enheten drivs med en tryckberoende eftermatning av vatten så måste
uppställningen göras nära membrantryckexpansionskärlet. Därigenom
säkerställs tryckövervakningen av membrantryckexpansionskärlet. I styrningen
måste driftsättet "Magcontrol" väljas.
162 — Svenska
" mellan tryckexpansionskärlet
st
".
0
Vakuum-sprayavgasning — 18.12.2019-Rev. A

Obs!
Tänk vid kopplingsvarianter med hydrauliska flödesdelare och
returledningsinblandningar på anslutningen i huvudflödet "V".
– Kopplings- och eftermatningsvarianter,  6.4 "Kopplings- och
eftermatningsvarianter",  163.
Detalj anslutning avgasningsledning "DC"
Genomför anslutningen av avgasningsledningarna "DC" enligt följande schema.
• Undvik att grov smuts tränger in och överbelastar Servitecs smutsfälla "ST".
• Anslut avgasningsledningen för det gasrika vattnet före
avgasningsledningen för det gasfattiga vattnet i anläggningens
flödesriktning.
Vattentemperaturen måste ligga i området > 0 °C – 90 °C. Använd därför
•
helst returledningssidan för värmeanläggningar. Därigenom garanteras
tillåtet temperaturområde för avgasningen.
6.3.3.2 Eftermatningsledning
1 Servitec
2 2-vägs motorkulventil "WV"
Vid en eftermatning med vatten via en nätavskiljningsbehållare "BT" måste
dennas underkant ligga minst 1000 mm ovanför pumpen "PU".
Olika Reflex-eftermatningsvarianter,  4.5 "Extrautrustning som tillval",  160.
Om den automatiska eftermatningen med vatten inte ansluts ska anslutningen
till eftermatningsledningen "WC" förslutas med en blindpropp R ½ tum och
anläggningen tas i drift i driftläget "Levelcontrol".
Observera följande villkor vid en extern eftermatning av vatten:
• Installera minst en smutsfälla "ST" med maskstorlek ≤ 0,25 mm strax före
2-vägsmotorkulventilen "WV" eller använd vårt Fillset.
 Obs!
Om en extern systemeftermatning används ska du se till att Servitec inte
drabbas av en störning pga. olika driftsparametrar.
 Obs!
Använd en tryckregulator i eftermatningsledningen "WC" om vilotrycket
överskrider 6 bar.
3 Nätavskiljningsbehållare "BT"
4 Smutsfälla "ST"
