Abschnitt 2: Installation

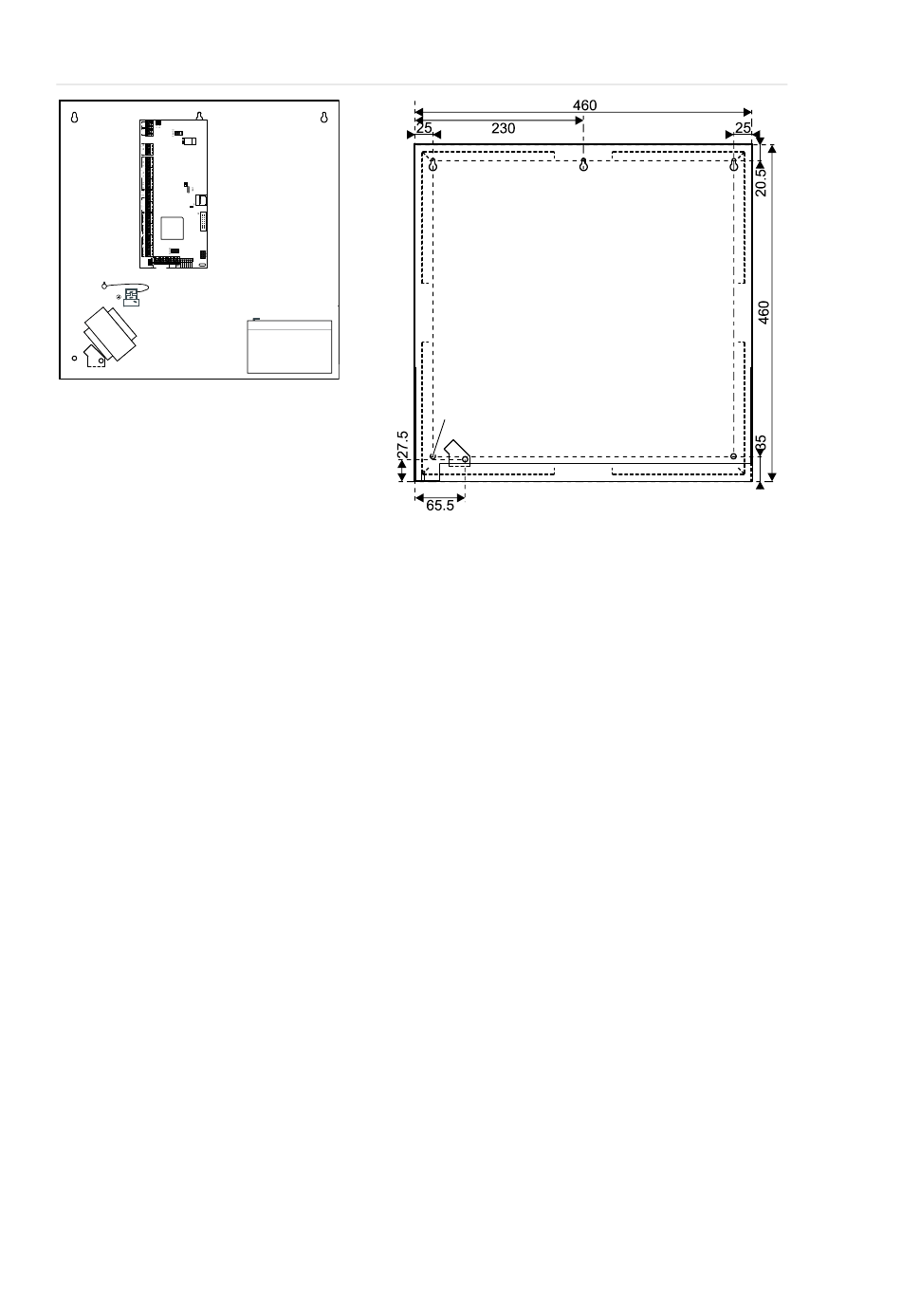

Abbildung 5: Großes Metallgehäuse (-LM)
+
+
+
+
+
+
NTC
+12V 0V D+ D-
T
C
COMMS
N
N
Weitere Informationen zu Anschlüssen und dem Anschluss von Geräten an das
Advisor Advanced-System finden Sie unter „Advisor Advanced verkabeln" auf
Seite 22.
Genaue Informationen zum Anschluss von Abreißkontakten finden Sie im
Abschnitt „Montage des Abreißkontakts".
Montage des Abreißkontakts
Zur Installation des Abreißkontakts für kleine Gehäuse (-SM) folgen Sie den
Schritten in Abbildung 6. Befolgen Sie für mittelgroße und große Gehäuse (MM
und MM+) die Schritte in Abbildung 7 unten. Für große Kunststoffgehäuse (LP)
folgen Sie den Schritten in Abbildung 8 auf Seite 12.
10
( ) 1
( ) 1
( ) 2
Advisor Advanced ATSx500A(-IP) Installations- und Programmierhandbuch
( ) 1
( ) 1
( ) 1
