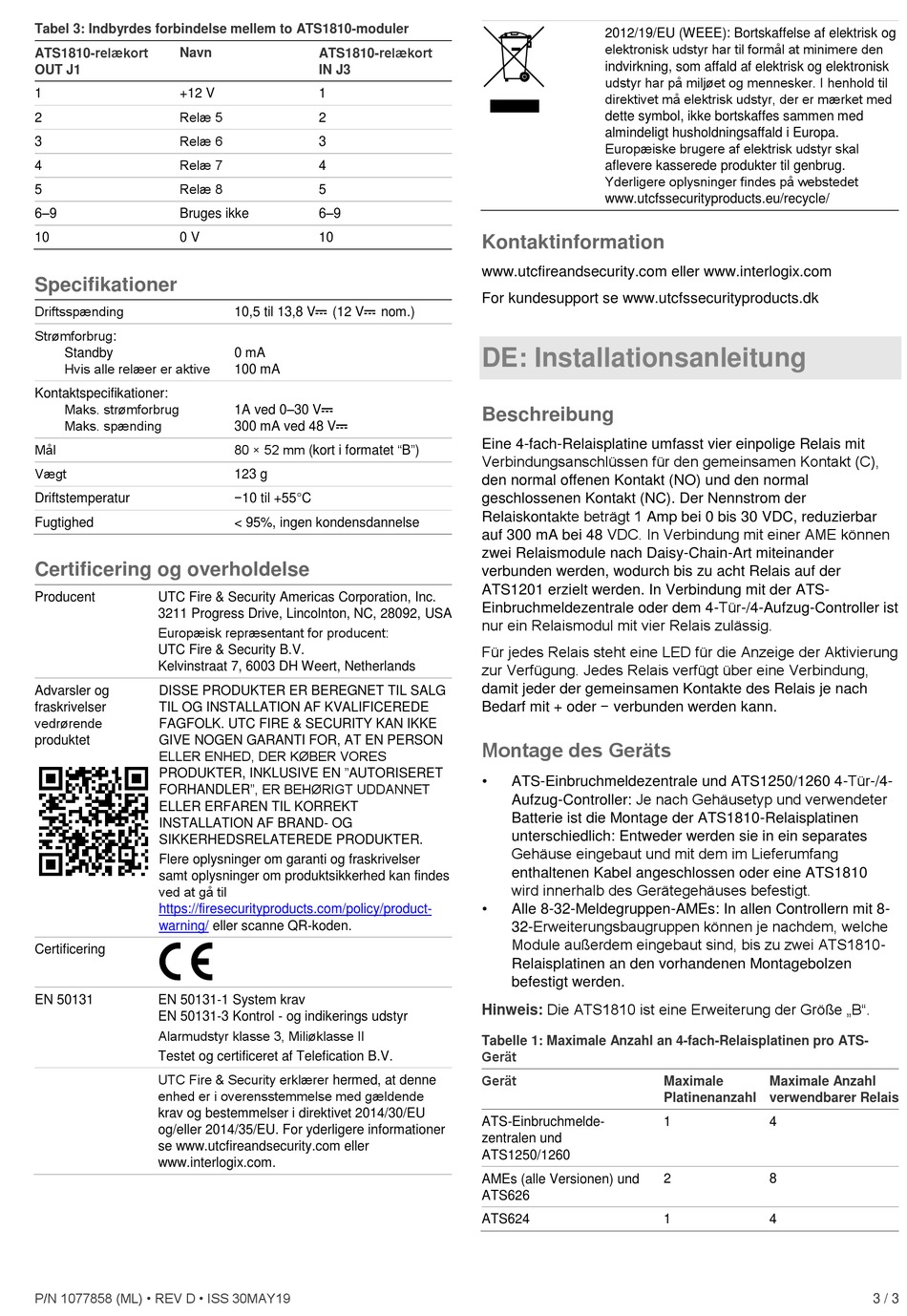

Tabel 3: Indbyrdes forbindelse mellem to ATS1810-moduler
ATS1810-relækort
Navn
OUT J1
1
+12 V
Relæ 5
2
Relæ 6
3
Relæ 7
4
Relæ 8
5
6–9
Bruges ikke
10
0 V
Specifikationer
Driftsspænding
Strømforbrug:
Standby
Hvis alle relæer er aktive
Kontaktspecifikationer:
Maks. strømforbrug
Maks. spænding
Mål
Vægt
Driftstemperatur
Fugtighed
Certificering og overholdelse
Producent
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Europæisk repræsentant for producent:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
Advarsler og
DISSE PRODUKTER ER BEREGNET TIL SALG
fraskrivelser
TIL OG INSTALLATION AF KVALIFICEREDE
vedrørende
FAGFOLK. UTC FIRE & SECURITY KAN IKKE
produktet
GIVE NOGEN GARANTI FOR, AT EN PERSON
ELLER ENHED, DER KØBER VORES
PRODUKTER, INKLUSIVE EN "AUTORISERET
FORHANDLER", ER BEHØRIGT UDDANNET
ELLER ERFAREN TIL KORREKT
INSTALLATION AF BRAND- OG
SIKKERHEDSRELATEREDE PRODUKTER.
Flere oplysninger om garanti og fraskrivelser
samt oplysninger om produktsikkerhed kan findes
ved at gå til
https://firesecurityproducts.com/policy/product-
warning/
Certificering
EN 50131
EN 50131-1 System krav
EN 50131-3 Kontrol - og indikerings udstyr
Alarmudstyr klasse 3, Miliøklasse II
Testet og certificeret af Telefication B.V.
UTC Fire & Security erklærer hermed, at denne
enhed er i overensstemmelse med gældende
krav og bestemmelser i direktivet 2014/30/EU
og/eller 2014/35/EU. For yderligere informationer
se www.utcfireandsecurity.com eller
www.interlogix.com.
P/N 1077858 (ML) • REV D • ISS 30MAY19
ATS1810-relækort
IN J3
1
2
3
4
5
6–9
10
10,5 til 13,8 V
(12 V
nom.)
0 mA
100 mA
1A ved 0–30 V
300 mA ved 48 V
80 × 52 mm (kort i formatet "B")
123 g
−10 til +55°C
< 95%, ingen kondensdannelse
eller scanne QR-koden.
2012/19/EU (WEEE): Bortskaffelse af elektrisk og
elektronisk udstyr har til formål at minimere den
indvirkning, som affald af elektrisk og elektronisk
udstyr har på miljøet og mennesker. I henhold til
direktivet må elektrisk udstyr, der er mærket med
dette symbol, ikke bortskaffes sammen med
almindeligt husholdningsaffald i Europa.
Europæiske brugere af elektrisk udstyr skal
aflevere kasserede produkter til genbrug.
Yderligere oplysninger findes på webstedet
www.utcfssecurityproducts.eu/recycle/
Kontaktinformation
www.utcfireandsecurity.com eller www.interlogix.com
For kundesupport se www.utcfssecurityproducts.dk
DE: Installationsanleitung
Beschreibung
Eine 4-fach-Relaisplatine umfasst vier einpolige Relais mit
Verbindungsanschlüssen für den gemeinsamen Kontakt (C),
den normal offenen Kontakt (NO) und den normal
geschlossenen Kontakt (NC). Der Nennstrom der
Relaiskontakte beträgt 1 Amp bei 0 bis 30 VDC, reduzierbar
auf 300 mA bei 48 VDC. In Verbindung mit einer AME können
zwei Relaismodule nach Daisy-Chain-Art miteinander
verbunden werden, wodurch bis zu acht Relais auf der
ATS1201 erzielt werden. In Verbindung mit der ATS-
Einbruchmeldezentrale oder dem 4-Tür-/4-Aufzug-Controller ist
nur ein Relaismodul mit vier Relais zulässig.
Für jedes Relais steht eine LED für die Anzeige der Aktivierung
zur Verfügung. Jedes Relais verfügt über eine Verbindung,
damit jeder der gemeinsamen Kontakte des Relais je nach
Bedarf mit + oder − verbunden werden kann.
Montage des Geräts
•
ATS-Einbruchmeldezentrale und ATS1250/1260 4-Tür-/4-
Aufzug-Controller: Je nach Gehäusetyp und verwendeter
Batterie ist die Montage der ATS1810-Relaisplatinen
unterschiedlich: Entweder werden sie in ein separates
Gehäuse eingebaut und mit dem im Lieferumfang
enthaltenen Kabel angeschlossen oder eine ATS1810
wird innerhalb des Gerätegehäuses befestigt.
•
Alle 8-32-Meldegruppen-AMEs: In allen Controllern mit 8-
32-Erweiterungsbaugruppen können je nachdem, welche
Module außerdem eingebaut sind, bis zu zwei ATS1810-
Relaisplatinen an den vorhandenen Montagebolzen
befestigt werden.
Die ATS1810 ist eine Erweiterung der Größe „B".
Hinweis:
Tabelle 1: Maximale Anzahl an 4-fach-Relaisplatinen pro ATS-
Gerät
Gerät
ATS-Einbruchmelde-
zentralen und
ATS1250/1260
AMEs (alle Versionen) und
ATS626
ATS624
Maximale
Maximale Anzahl
Platinenanzahl
verwendbarer Relais
1
4
2
8
1
4
3 / 3
