Interlogix ATSx500A Series Installations- Und Programmierhandbuch Seite 23

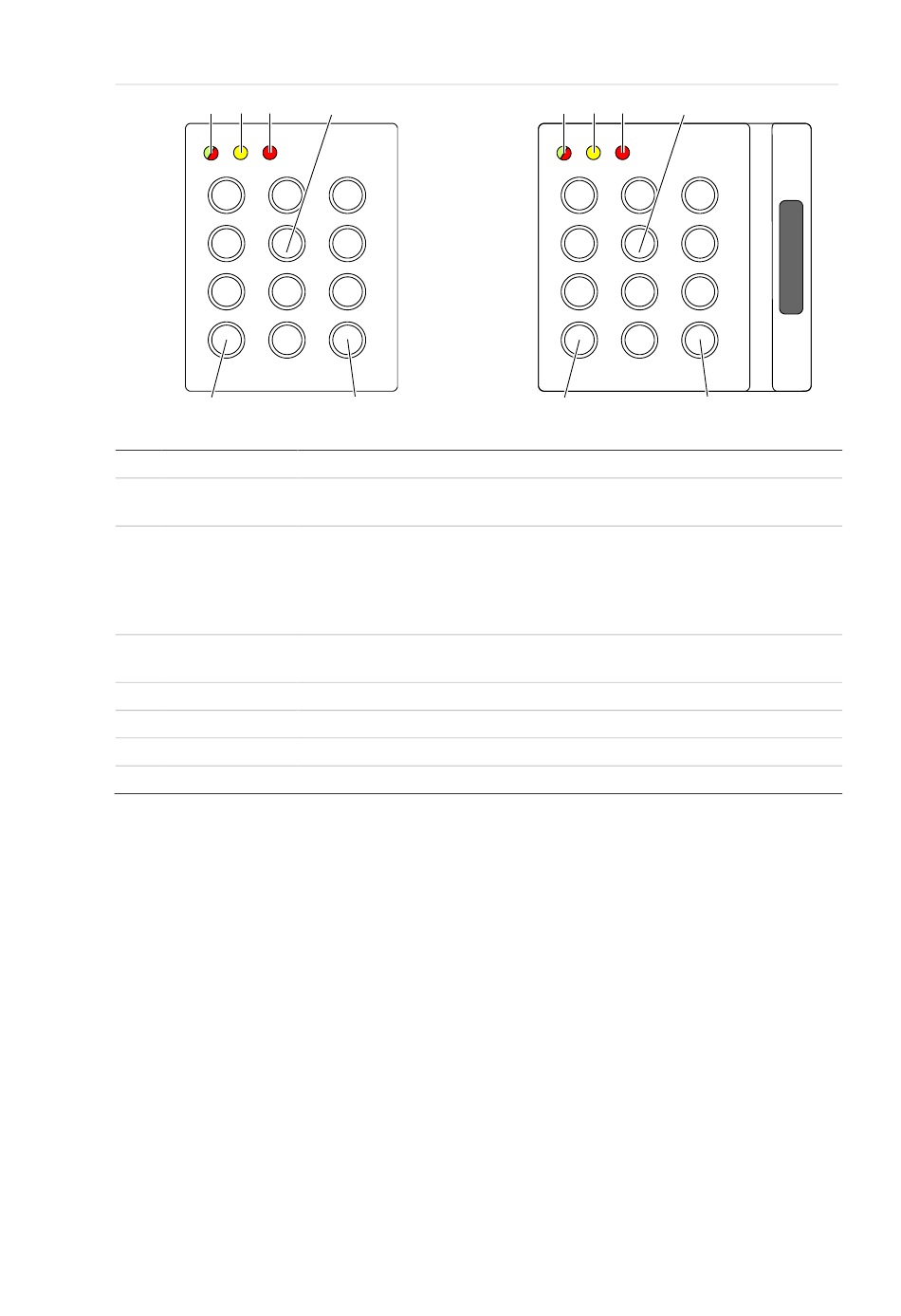

Abbildung 14: ATS1151/ATS1156-Leser
(3) (4) (5)
1 2
4 5
7 8
0
*
(7)
(1) Blaue LED
(2) Rote LED
(3) Doppel-LED
(4) Gelbe LED
(5) Rote LED
(6) Ziffernblock
(7) Off
(8) On
Hinweis zur Zutrittskontrollanzeige
Bedienteile und Leser für die Zutrittskontrolle, die an Türcontroller statt an die
Einbruchmeldezentrale angeschlossen sind, zeigen Bereiche in anderer Weise
an:
• Dual-LED leuchtet rot, sobald ein beliebiger verknüpfter Bereich scharf
geschaltet wurde.
• Bereichs-LED 1 leuchtet, sobald ein beliebiger verknüpfter Bereich scharf
geschaltet wurde. Bereichs-LEDs 2 bis 16 werden nicht verwendet.
Advisor Advanced ATSx500A(-IP) Installations- und Programmierhandbuch
(6)
3
6
9
#
(8)
Zutritt gewährt
On: Bereich scharfgeschaltet
Blinken: Allgemeiner Alarm (EN 50131)
Leuchtet grün: Netzspannung ein.
Grünes Blinken: Netzspannung aus oder Zutrittfunktion bei unscharf.
Leuchtet rot: Alle Bereiche scharfgeschaltet. Siehe auch „Hinweis zur
Zutrittskontrollanzeige" unten.
Rotes Blinken: Zutritt bei scharf.
An: Alle Meldegruppen im Normalzustand
Blinken: Allgemeiner Alarm (EN 50131)
Blinkt: Alarm
Tasten 0 bis 9, numerische Daten
Bereiche unscharfschalten
Bereiche scharfschalten
Abschnitt 2: Installation
(3) (4) (5) (6)
1 2 3
4 5 6
7 8 9
0 #
*
(7) (8)
15
