2.12 Bremsfunktion

2.12.1 Auswahl des Bremswiderstands

Bei bestimmten Anwendungen, z. B. bei Lüftungsanlagen
eines Tunnels oder Bahnhofs, ist es vorteilhaft, den Motor
schneller anzuhalten, als es durch die Kontrolle per Rampe
ab oder durch Freilauf möglich ist. Setzen Sie in solchen
Anwendungen dynamisches Bremsen mit einem Bremswi-
derstand ein, um sicherzustellen, dass die Energie vom
Widerstand und nicht vom Frequenzumrichter
aufgenommen wird.
Ist der Betrag der kinetischen Energie, die in jedem
Bremszeitraum zum Widerstand übertragen wird,
unbekannt, kann die durchschnittliche Leistung auf Basis
der Zykluszeit und Bremszeit berechnet werden, was als
Aussetzbetrieb bezeichnet wird. Der Aussetzbetrieb des
Widerstandes gibt den Arbeitszyklus an, für den der
Widerstand ausgelegt ist. Abbildung 2.33 zeigt einen
typischen Bremszyklus.
Sie können den Arbeitszyklus für Aussetzbetrieb des
Widerstands wie folgt berechnen:
Arbeitszyklus = t
T = Zykluszeit in Sekunden
t ist die Bremszeit in Sekunden (als Teil der gesamten
b
Zykluszeit)
52
Projektierungshandbuch
Leakage current [mA]
100 Hz
2 kHz
100 kHz
/T
b
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.

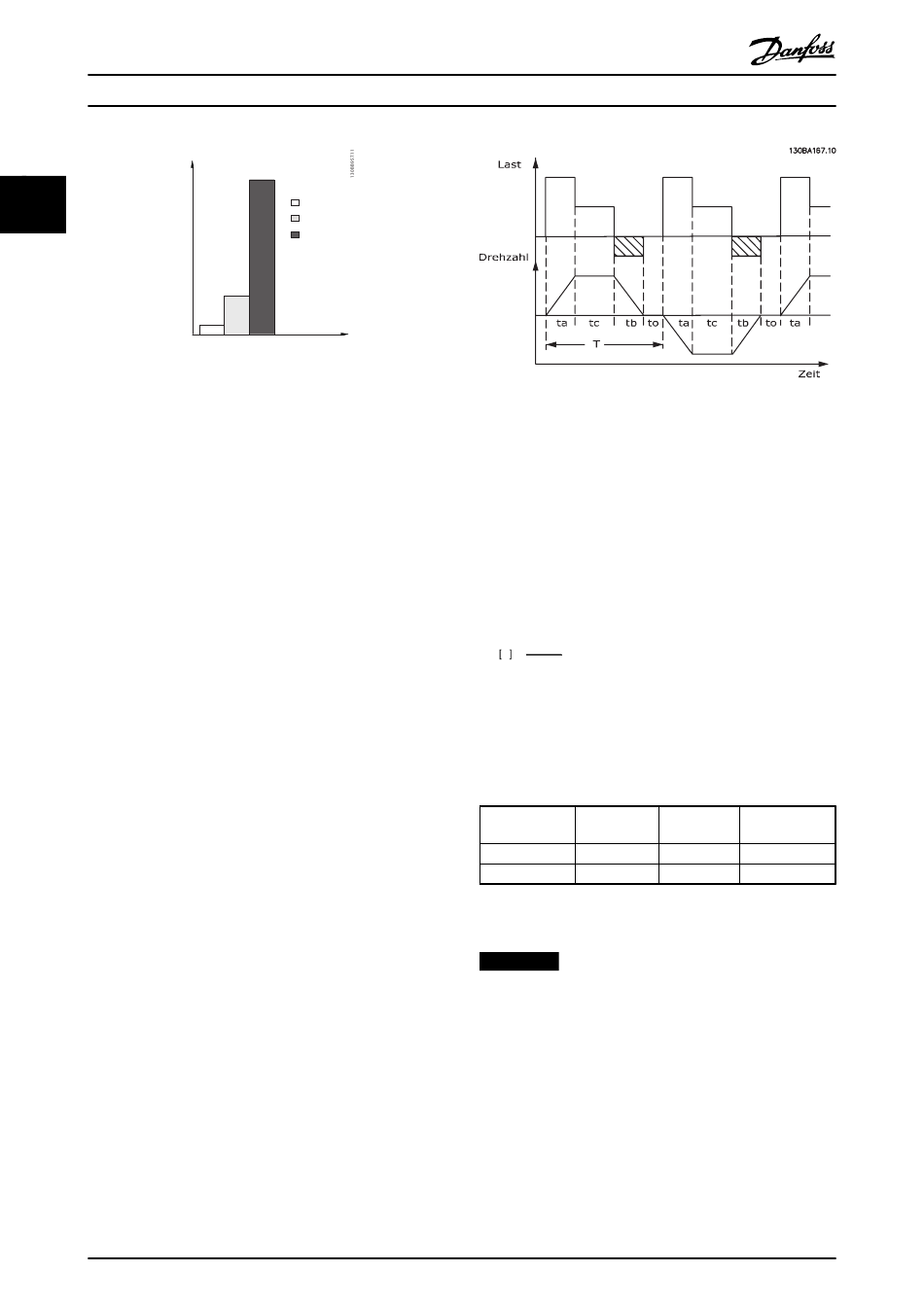

Abbildung 2.33 Typischer Bremszyklus
Danfoss bietet Bremswiderstände mit Arbeitszyklen von
10 % und 40 % an, die für die Benutzung mit den
Frequenzumrichtern der Serie VLT
sind. Bei Anwendung eines Arbeitszyklus von 10 % kann
der Bremswiderstand die Bremsleistung über 10 % der
Zykluszeit aufnehmen. Die verbleibenden 90 % dienen zur
Wärmeableitung im Widerstand.

2.12.2 Berechnung des Bremswiderstands

2
U dc
Rbr Ω =
PSpitze
P = P x M x η x η[W]
Spitze Motor br Motor
Der Bremswiderstand hängt von der Zwischenkreis-
spannung (U ) ab.
DC
Die Bremsfunktion des Frequenzumrichters wird in 3
Bereichen der Netzstromversorgung umgesetzt:
Größe Bremse aktiv Warnung vor
3 x 380-480 V 778 V
3 x 525-690 V 1084 V
Tabelle 2.19 Auswirkung der Bremsfunktion an der
Netzstromversorgung
HINWEIS
Prüfen Sie, ob Ihr Bremswiderstand für eine Spitzen-
spannung von 820 V bzw. 1130 V zugelassen ist, wenn
Sie keine Danfoss-Bremswiderstände einsetzen.
®
HVAC Drive geeignet
Abschaltung
Abschaltung
810 V 820 V
1109 V 1130 V
