Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch Seite 57

Einführung
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0 1,2 1,4 1,6

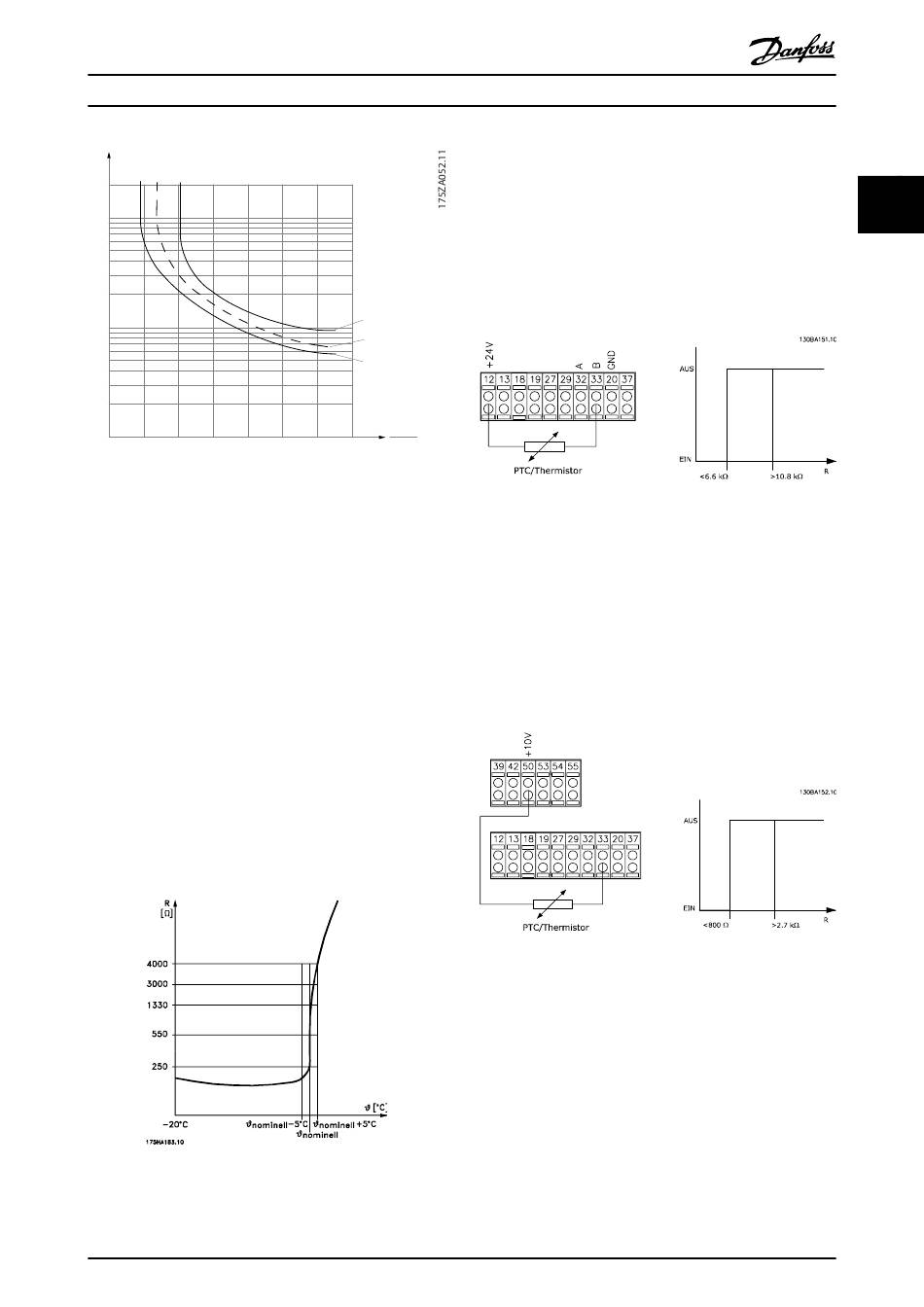

Abbildung 2.34 Nenndrehzahl
Es ist klar, dass ETR bei niedriger Drehzahl durch die
geringere Kühlung des Motors bei niedrigerer Wärmeent-
wicklung abschaltet. So wird der Motor auch in niedrigen
Drehzahlbereichen vor Überhitzung geschützt. Die
Funktion ETR berechnet die aktuelle Motortemperatur
laufend auf Basis des aktuellen Motorstroms und der
aktuellen Motordrehzahl. Die berechnete Motortemperatur
kann in 16-18 Therm. Motorschutz im Frequenzumrichter
abgelesen werden.
Der Thermistorabschaltwert liegt bei > 3 kΩ.
Integrieren Sie zum Wicklungsschutz einen Thermistor
(PTC-Sensor) im Motor.
Der Motorüberlastschutz kann über eine Reihe von
Verfahren realisiert werden: PTC-Sensor in Motorwick-
lungen, mechanischer Thermoschalter (Klixon-Schalter)
oder elektronisches Thermorelais (ETR).
Abbildung 2.35 Abschaltung
MG16C103
Projektierungshandbuch
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
1,8 2,0 IMN
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
Beispiel: Bei Verwendung eines Digitaleingangs und 24 V
als Stromversorgung:
Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
Stellen Sie 1-90 Thermischer Motorschutz auf Thermistor
Abschalt. [2] ein.
Stellen Sie 1-93 Thermistoranschluss auf Digitaleingang 33
[6] ein.
Abbildung 2.36 Digitaleingang und 24-V-Stromversorgung
Beispiel: Bei Verwendung eines Digitaleingangs und 10 V
als Stromversorgung:
Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
Stellen Sie 1-90 Thermischer Motorschutz auf Thermistor
Abschalt. [2] ein.
Stellen Sie 1-93 Thermistoranschluss auf Digitaleingang 33
[6] ein.
Abbildung 2.37 Digitaleingang und 10-V-Stromversorgung
2 2
