Installation
5.2.8 Stromanschlüsse 12-Puls-Frequenzumrichter
HINWEIS
Befolgen Sie stets die nationalen und lokalen Vorschriften zum Kabelquerschnitt und zur Umgebungstemperatur. UL-
Anwendungen erfordern 75 °C-Kupferleiter. In Nicht-UL-Anwendungen können 75- und 90-°C-Kupferleitungen
verwendet werden.
Die Anordnung der Kabelanschlüsse ist in Abbildung 5.81 dargestellt. Die Dimensionierung der Kabelquerschnitte muss
gemäß den Nennstromwerten und den lokalen Vorschriften erfolgen. Zur korrekten Dimensionierung von Motorkabelquer-
schnitt und -länge siehe Kapitel 8.1 Allgemeine technische Daten.
5 5
Zum Schutz des Frequenzumrichters müssen entweder die empfohlenen Sicherungen verwendet werden, oder das Gerät
muss über eingebaute Sicherungen verfügen. Sicherungsempfehlungen finden Sie unter Kapitel 5.2.9 Sicherungen . Achten
Sie stets auf eine ordnungsgemäße Sicherung gemäß den lokalen Vorschriften.
Bei Ausführungen mit Netzschalter ist dieser auf der Netzseite vorverdrahtet.
6 Phase
power
input

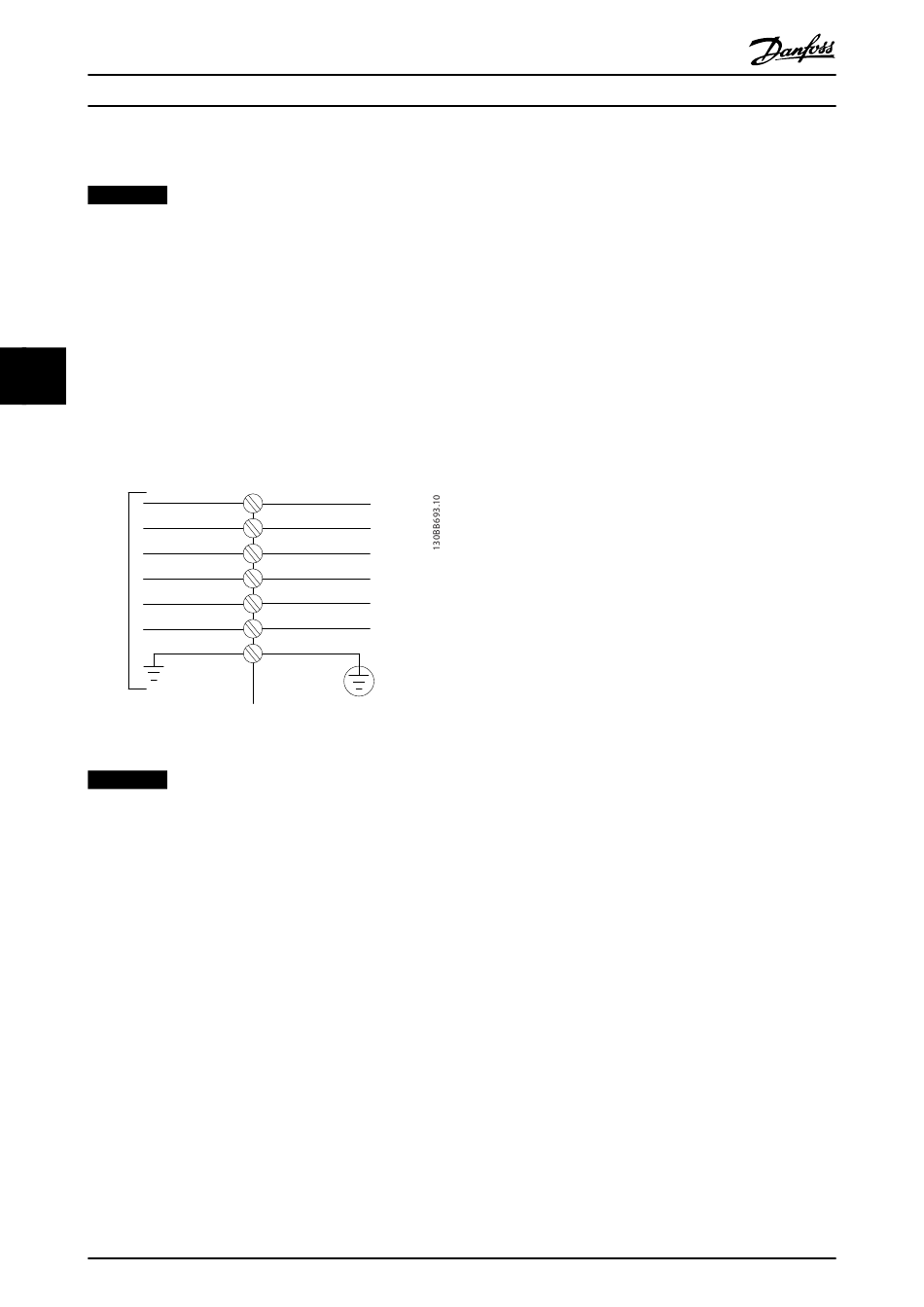

Abbildung 5.81 Netzanschluss
HINWEIS
Weitere Informationen finden Sie unter Kapitel 5.7 EMV-gerechte Installation.
146
Projektierungshandbuch
91-1 (L1-1)
92-1 (L2-1)
93-1 (L3-1)
91-2 (L1-2)
92-2 (L2-2)
93-2 (L3-2)
95 PE
