Installation
Anordnung der Klemmen – Optionsschrank (F3 und F4)
Berücksichtigen Sie bei der Planung der Kabelzugänge die folgenden Klemmenanordnungen.
5 5

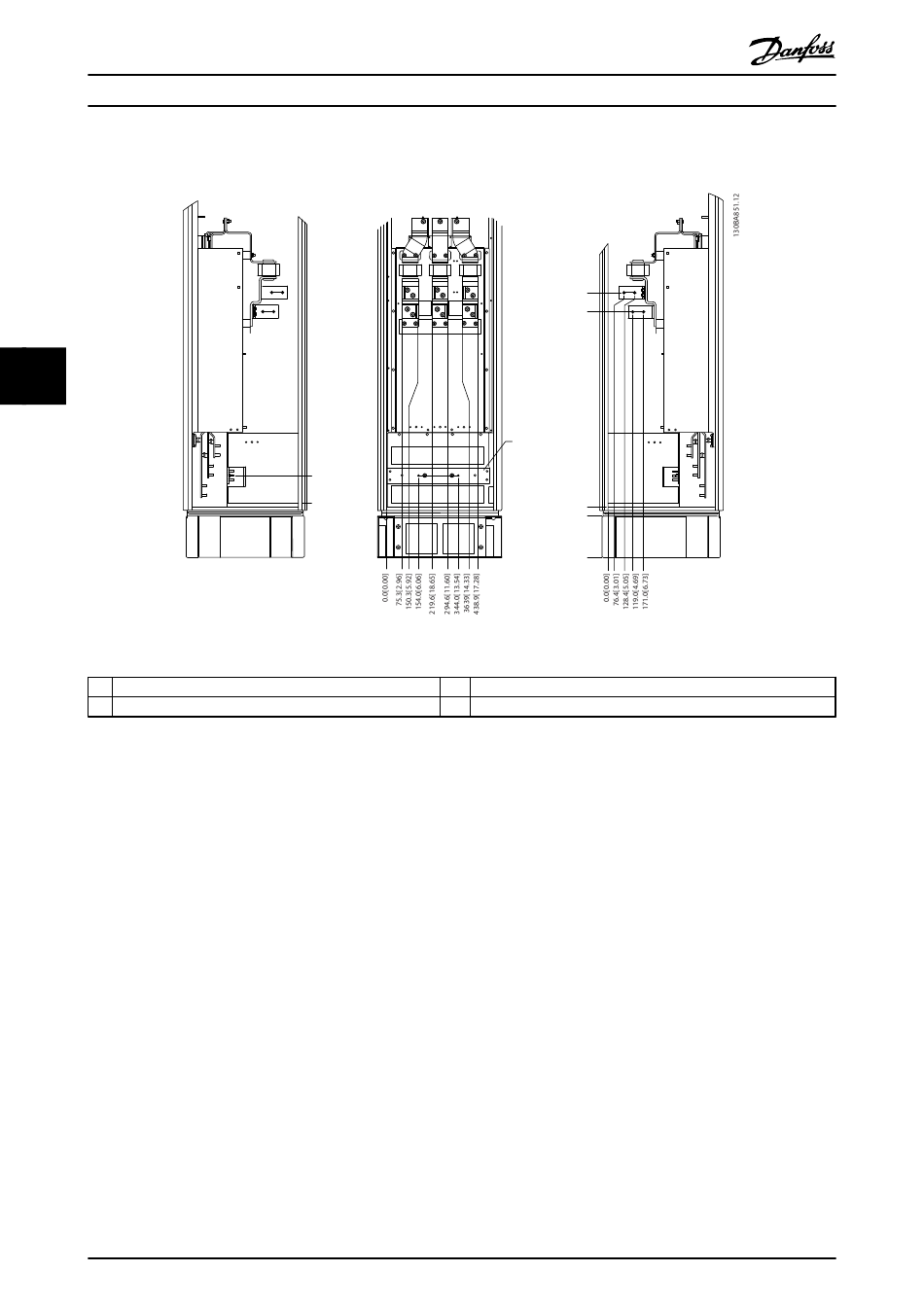

Abbildung 5.79 Anordnung der Klemmen – Optionsschrank. Die Kabeleinführungsplatte befindet sich 42 mm unter 0,0-Niveau.
1 Linke Seite
2 Frontseite
Tabelle 5.60 Legende zu Abbildung 5.79
