Einführung
2 2

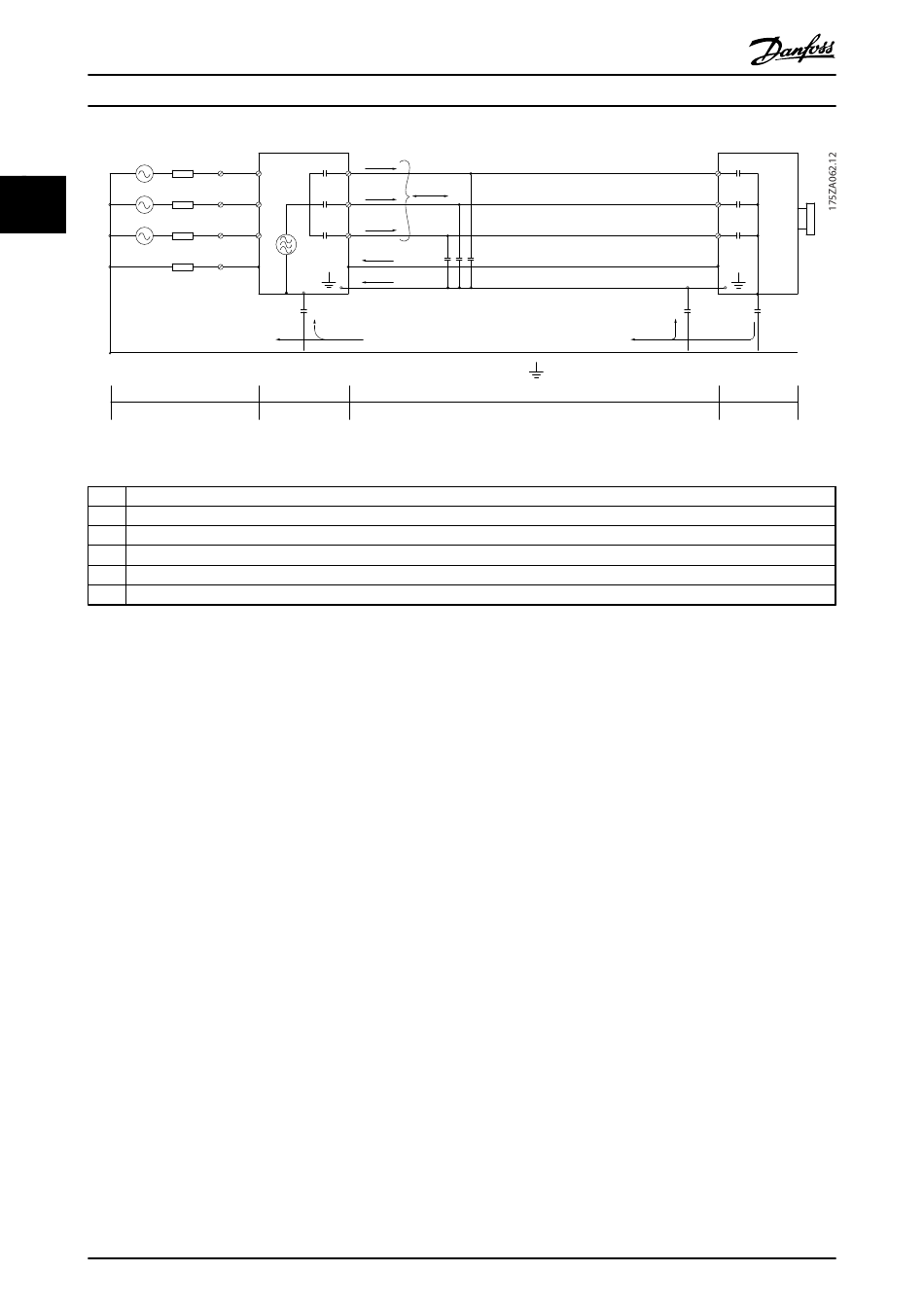

Abbildung 2.26 Ableitströme verursachen
1 Erdungskabel
2 Schirmgeflecht
3 Netzversorgung
4 Frequenzumrichter
5 Abgeschirmte Motorleitung
6 Motor
Tabelle 2.10 Legende zu Abbildung 2.26
In den Fällen, in denen die Montage der Abschirmung über eine Montageplatte für den Frequenzumrichter vorgesehen ist,
muss diese Montageplatte aus Metall gefertigt sein, da die Ableitströme zum Gerät zurückgeführt werden müssen.
Außerdem muss durch die Montageschrauben stets ein guter elektrischer Kontakt von der Montageplatte zur Gehäusemasse
des Frequenzumrichters gewährleistet sein.
Beim Einsatz nicht abgeschirmter Kabel werden einige Emissionsanforderungen nicht erfüllt. Die immunitätsbezogenen
Anforderungen werden jedoch erfüllt.
Um das Störungsniveau des gesamten Systems (Frequenzwandler und Installation) so weit wie möglich zu reduzieren, ist es
wichtig, dass die Motor- und etwaige Bremskabel so kurz wie möglich gehalten werden. Steuer- und Buskabel dürfen nicht
gemeinsam mit Motor- und Bremskabeln verlegt werden. Interferenzen von mehr als 50 MHz (in der Luft) werden von der
Regelelektronik erzeugt. Weitere Informationen zu EMV finden Sie unter Kapitel 5.7 EMV-gerechte Installation.
