Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch Seite 142

Installation
5 5
F
E

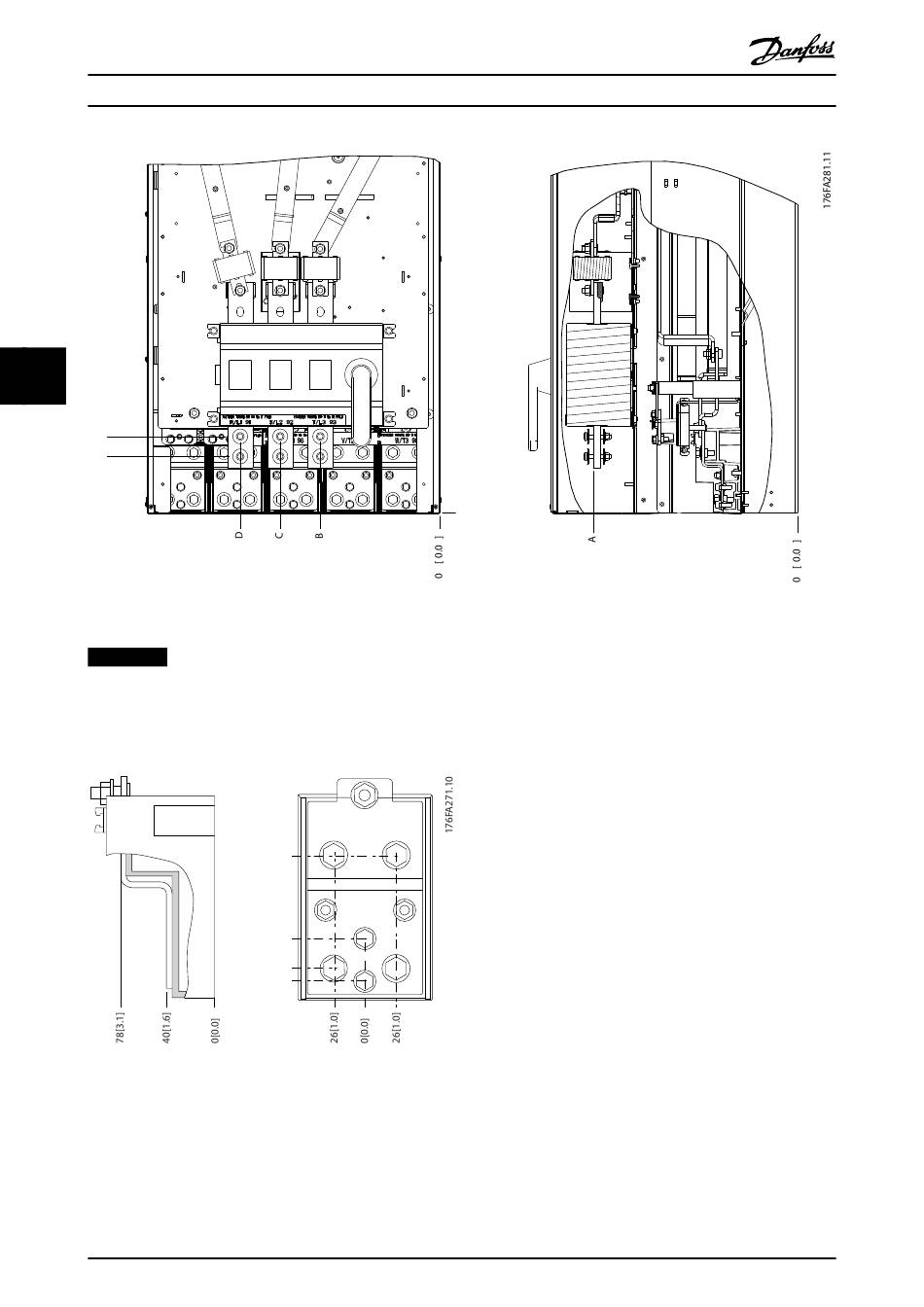

Abbildung 5.72 Netzanschlüsse bei Gehäusen der Schutzart IP00, Anordnung des Trennschalters
HINWEIS
Die Netzkabel sind schwer und ziemlich steif. Wählen Sie den optimalen Aufstellungsort für den Frequenzumrichter
sorgfältig aus, um eine problemlose Installation der Kabel zu gewährleisten. An jeder Klemme lassen sich bis zu 4 Kabel
mit Kabelschuhen oder eine Standard-Lüsterklemme anschließen. Die Erde wird an einen geeigneten Anschlusspunkt im
Frequenzumrichter angeschlossen.
Abbildung 5.73 Detailansicht einer Klemme
140
Projektierungshandbuch
104[4.1]
35[1.4]
10[0.4]
0[0.0]
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
0
[ 0.0 ]
MG16C103
