Klemme 37 ist der Eingang für die Funktion „Sicher
abgeschaltetes Moment". Hinweise zur Installation der
Funktion „Sicher abgeschaltetes Moment" finden Sie unter
Kapitel 2.6 Sicher abgeschaltetes Moment.
Eingangspolarität der Steuerklemmen
PNP (Source)
Digitaleingangsverkabelung
12 13 18 19 27

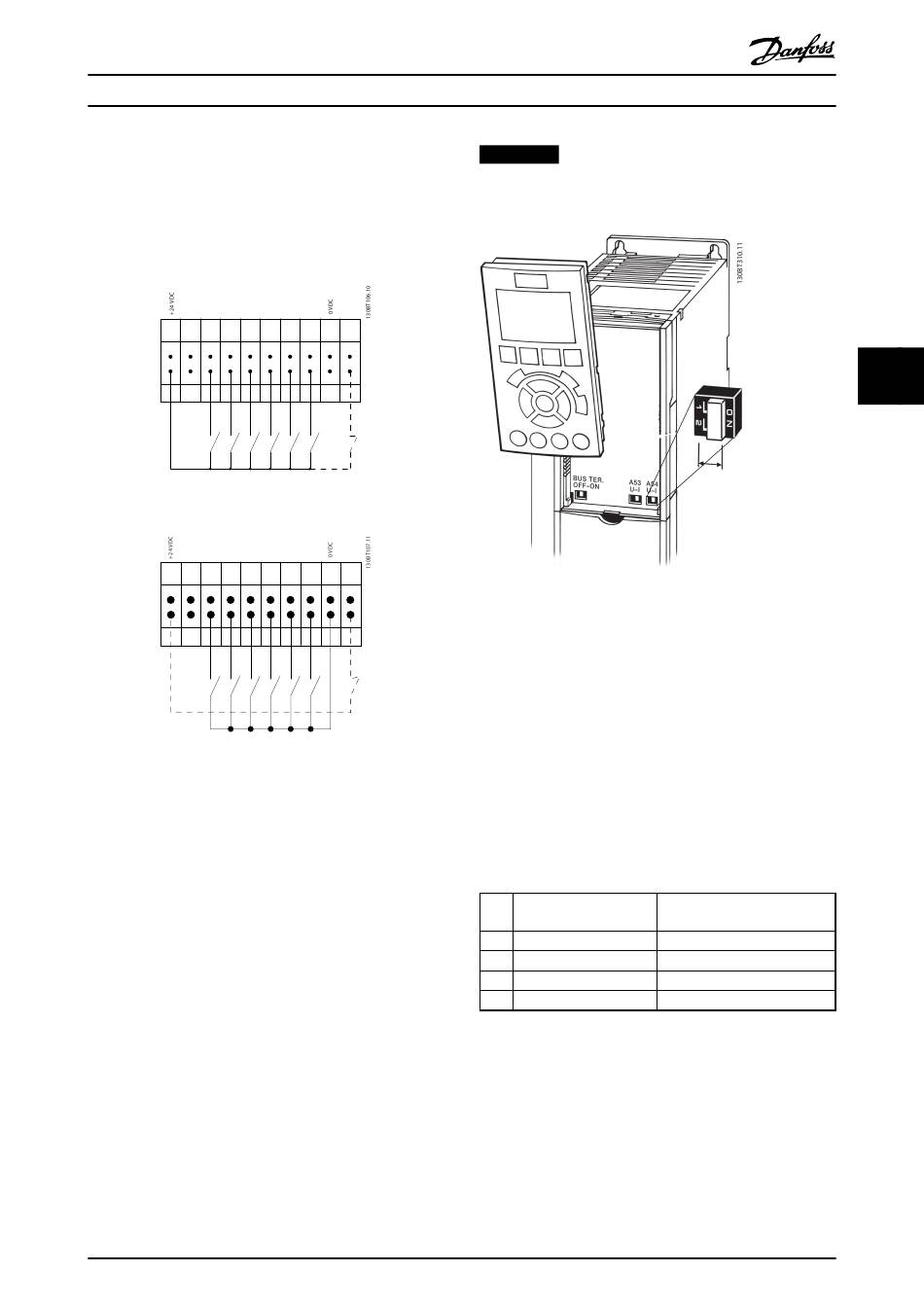

Abbildung 5.93 Eingangspolarität der Steuerklemmen, PNP
NPN (Sink)
Digitaleingangsverkabelung
12 13 18 19 27
Abbildung 5.94 Eingangspolarität der Steuerklemmen, NPN

5.2.16 Schalter S201, S202 und S801

Schalter S201 (A53) und S202 (A54) dienen dazu, eine
Strom- (0–20 mA) oder Spannungskonfiguration (0–10 V)
für die Analogeingänge 53 bzw. 54 auszuwählen.
Schalter S801 (BUS TER.) dient dazu, für die serielle RS-485-
Schnittstelle (Klemmen 68 und 69) die integrierten
Busabschlusswiderstände zu aktivieren.
Siehe Abbildung 5.87
Werkseinstellung:
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busterminierung) = AUS
MG16C103
Projektierungshandbuch
29 32 33 20 37
29 32 33 20 37
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
HINWEIS
Eine Änderung der Schalterstellung ist nur bei Netz-Aus
zulässig.
Abbildung 5.95 Lage des Schalters
5.3 Abschließende Konfiguration und Test
Führen Sie vor der Inbetriebnahme des Frequenzum-
richters einen finalen Test der Installation durch:
1. Suchen Sie das Motor-Typenschild, um herauszu-
finden, ob der Motor per Stern- (Y) oder
Dreieckschaltung (Δ) angeschlossen ist.
2. Geben Sie die Motor-Daten vom Typenschild bei
den entsprechenden Parametern ein. Rufen Sie
die Liste durch Drücken der Taste [QUICK MENU]
auf und wählen Sie dann „Q2 Inbetriebnahme-
Menü". Siehe Tabelle 5.69.
1. Motorleistung [kW]
2. Motornennspannung
3. Motornennfrequenz
4. Motorstrom
5. Motornenndrehzahl
Tabelle 5.69 Quick Setup-Parameter
1-20 Motornennleistung [kW]
1-21 Motornennleistung [PS]
1-22 Motornennspannung
1-23 Motornennfrequenz
1-24 Motornennstrom
1-25 Motornenndrehzahl
