3.1.9 MCB 112 VLT ®
PTC-Thermistorkarte
Die MCB 112-Option ermöglicht die Überwachung der
Temperatur eines Elektromotors über einen galvanisch
getrennten PTC-Thermistoreingang. Dies ist eine B-Option
3 3
für Frequenzumrichter mit der Funktion „Sicher
abgeschaltetes Moment".
Informationen zur Montage und Installation der Option
siehe Kapitel 6 Anwendungsbeispiele für verschiedene
Anwendungsmöglichkeiten.
X44/1 und X44/2 sind die Thermistoreingänge, X44/12
ermöglicht „Sicher abgeschaltetes Moment" des Frequen-
zumrichters (T-37), wenn die Thermistorwerte es
erforderlich machen, und X44/10 informiert den Frequen-
zumrichter, dass eine Anforderung für „Sicher
abgeschaltetes Moment" vom MCB 112 gesendet wurde,
um eine geeignete Alarmhandhabung zu gewährleisten.
Einer der Digitaleingänge des Frequenzumrichters (oder
ein DI einer montierten Option) muss auf die PTC-Karte 1
[80] eingestellt werden, damit die Informationen ab X44/10
verwendet werden. Konfigurieren Sie 5-19 Terminal 37 Safe
Stop auf die gewünschte STO-Funktion (der Alarm „Sicher
abgeschaltetes Moment" ist Standard).
ATEX-Zertifizierung
Das MCB 112 wurde für ATEX zertifiziert, d. h. dass der
Frequenzumrichter mit dem MCB 112 in Kombination mit
Motoren in explosionsgefährdeten Atmosphären
verwendet werden kann. Siehe das Produkthandbuch MCB
112 für weitere Informationen.

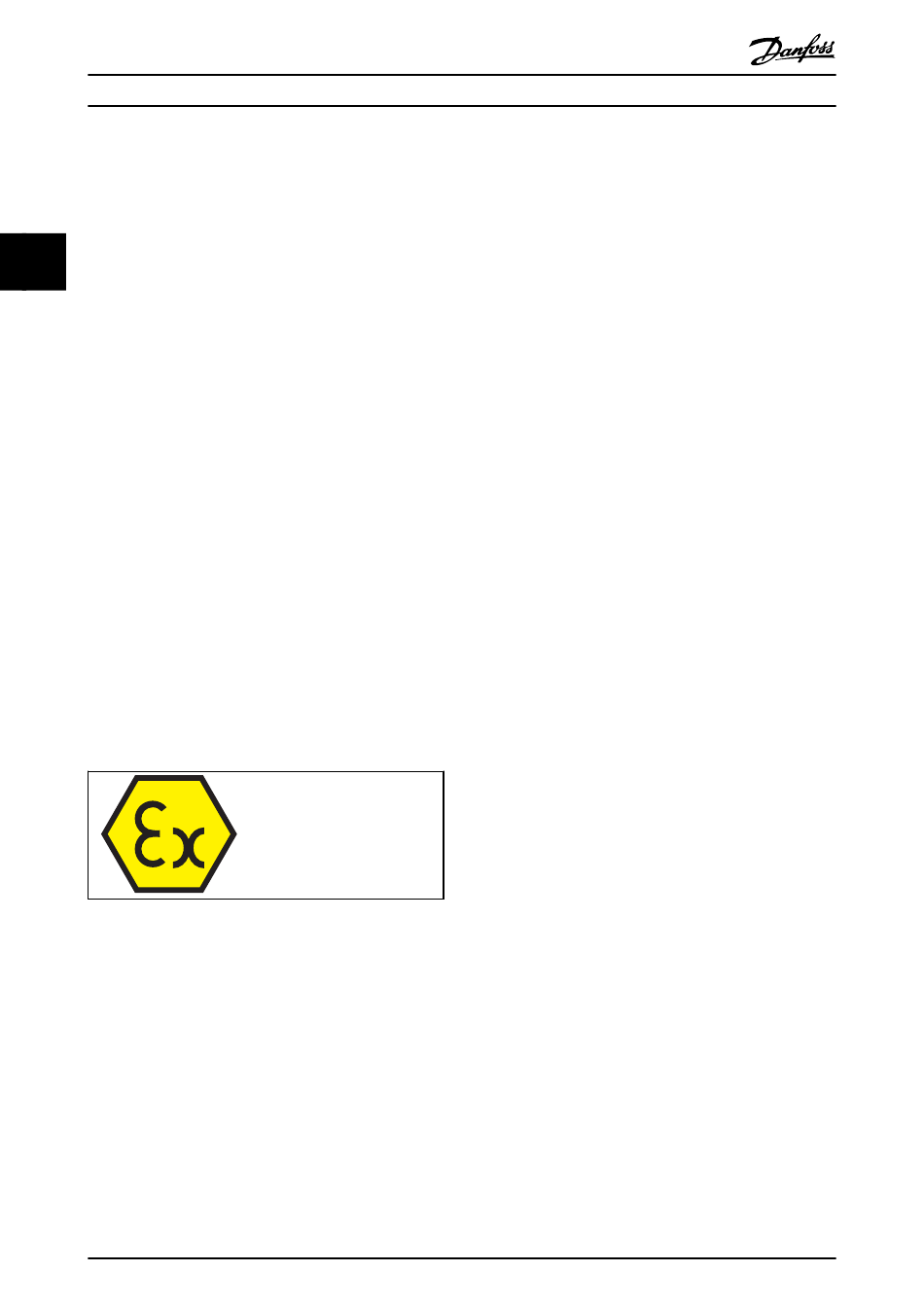

ATmosphère EXplosive (ATEX)
Tabelle 3.8 ATEX-Logo
