Einführung
Beispiel: Bei Verwendung eines Analogeingangs und
10 V als Stromversorgung:
Der Frequenzumrichter schaltet sich ab, wenn die
2 2
Motortemperatur zu hoch ist.
Parametereinstellung:
Stellen Sie 1-90 Thermischer Motorschutz auf [2] Thermistor
Abschalt. ein.
Stellen Sie 1-93 Thermistoranschluss auf [2] Analogeingang
54 ein.
Wählen Sie keine Sollwertquelle aus.

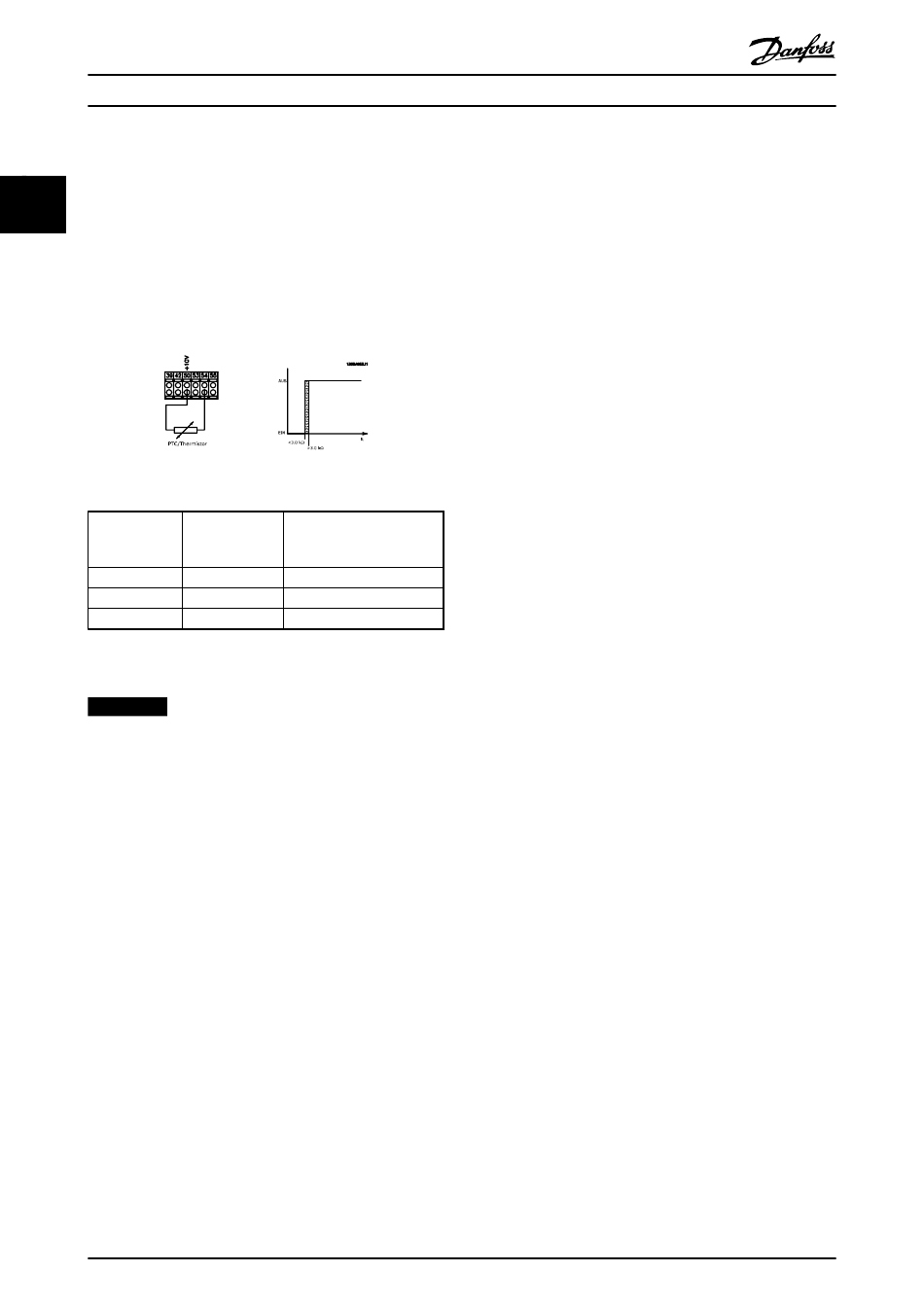

Abbildung 2.38 Analogeingang und 10-V-Stromversorgung
Eingang
Digital/Analog
Digital
Digital
Analog
Tabelle 2.20 Schwellwert Abschaltwerte nach Eingang und
Spannung
HINWEIS
Prüfen Sie, ob die gewählte Versorgungsspannung der
Spezifikation des benutzten Thermistorelements
entspricht.
Fazit
Die Drehmomentgrenze schützt den Motor unabhängig
von der Drehzahl vor Überlast. Das ETR schützt den Motor
vor Überhitzung. Ein weiterer Motorüberlastschutz ist nicht
notwendig. So regelt das ETR bei Erhitzung des Motors,
wie lange der Motor mit hoher Temperatur laufen kann,
bevor er gestoppt wird, um Überhitzung zu vermeiden.
Wenn der Motor überlastet ist, ohne dass die Temperatur
erreicht wird, bei der das ETR den Motor abschaltet,
schützt die Drehmomentgrenze den Motor und die
Anwendung vor Überlast.
Das ETR wird in 1-90 Thermischer Motorschutz aktiviert und
durch 4-16 Momentengrenze motorisch gesteuert. Die
Einstellung der Verzögerungszeit, nach der der Frequen-
zumrichter durch die Momentengrenze-Warnung
abgeschaltet wird, erfolgt in 14-25 Drehmom.grenze
Verzögerungszeit.
56
Projektierungshandbuch
Versorgungs- Grenzwert
spannung V Abschaltwerte
Abschaltwerte
24
< 6,6 kΩ - > 10,8 kΩ
< 800 Ω - > 2,7 kΩ
10
10 < 3,0 kΩ - > 3,0 kΩ
