Installation
•
Vermeiden Sie verdrillte Abschirmlitzen (sog.
Pigtails). Sie erhöhen die Impedanz der
Abschirmung und beeinträchtigen so den
Abschirmeffekt bei hohen Frequenzen.
Verwenden Sie stattdessen niederohmige
Kabelschellen oder EMV-Kabelanschlüsse
•
Verwenden Sie nach Möglichkeit in Schalt-
schränken ebenfalls nur abgeschirmte Motor- und
Steuerkabel
Führen Sie die Abschirmung möglichst dicht an den
elektrischen Anschluss.

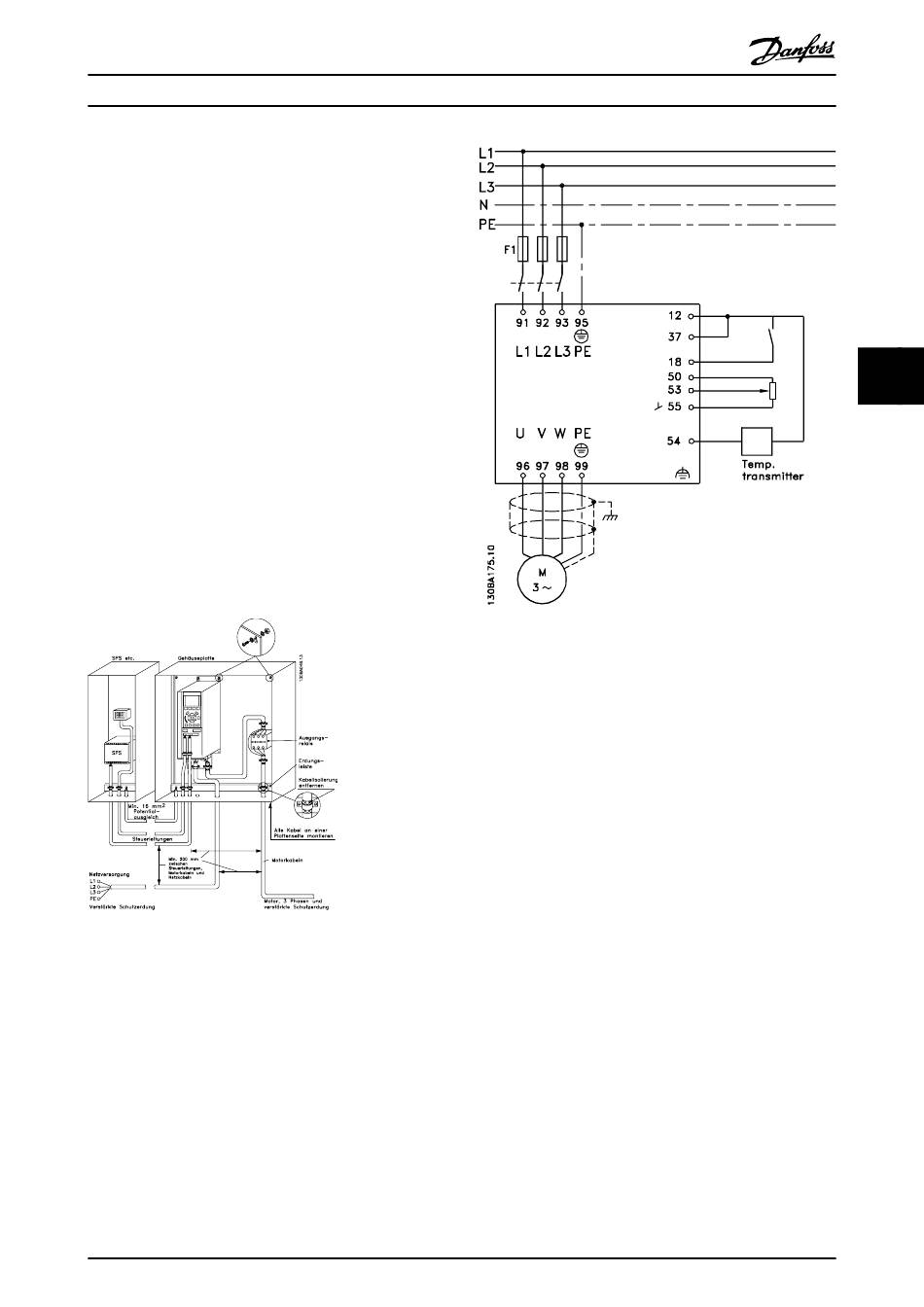

Abbildung 5.103 zeigt ein Beispiel einer EMV-gerechten
elektrischen Installation eines IP20-Frequenzumrichters. Er
ist in einem Schaltschrank mit Ausgangsschütz installiert
und an eine SPS angeschlossen, die in einem separaten
Schrank installiert ist.
Wenn die Installation nicht gemäß den Vorgaben erfolgt
oder wenn nicht abgeschirmte Kabel verwendet werden,
können bestimmte Anforderungen hinsichtlich der Störaus-
sendung voraussichtlich nicht erfüllt werden, auch wenn
die Anforderungen an die Störfestigkeit erfüllt bleiben.
Abbildung 5.103 EMV-gerechte elektrische Installation eines
Frequenzumrichters im Schaltschrank
MG16C103
Projektierungshandbuch
Abbildung 5.104 Elektrisches Anschlussdiagramm,
6-Puls-Schaltung

5.7.2 EMV-gerechte Verkabelung

Danfoss empfiehlt die Verwendung abgeschirmter Kabel,
um die Störfestigkeit der Steuerkabel zu optimieren und
die EMV-Störaussendung der Motorkabel zu verhindern.
Die Fähigkeit eines Kabels, ein- und ausstrahlende
elektrische Störstrahlung zu reduzieren, hängt von der
Übertragungsimpedanz (Z
Kabeln ist normalerweise darauf ausgelegt, die
Übertragung elektrischer Störungen zu mindern, wobei
allerdings Abschirmungen mit niedrigerem Z
sind als Abschirmungen mit höherer Übertragungsim-
pedanz Z
Die Übertragungsimpedanz (Z
tellern selten angegeben. Durch Sichtprüfung und
Beurteilung der mechanischen Eigenschaften des Kabels
lässt sich die Übertragungsimpedanz jedoch einigermaßen
abschätzen.
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
) ab. Die Abschirmung von
T
.
T
) wird von den Kabelhers-
T
5 5
wirksamer
T
