7.4.5 Datensteuerbyte (BCC)

Die Prüfsumme wird als XOR-Funktion berechnet. Bevor das erste Byte im Telegramm empfangen wird, lautet die
berechnete Prüfsumme 0.

7.4.6 Das Datenfeld

Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt 3 Telegrammtypen, die sowohl für Steuertelegramme
(Master=>Slave) als auch Antworttelegramme (Slave=>Master) gelten.
Die drei Telegrammarten sind:
Prozessblock (PCD)
Der PCD besteht aus einem Datenblock mit 4 Byte (2 Wörtern) und enthält:
•
Steuerwort und Sollwert (von Master zu Slave)
•
Zustandswort und aktuelle Ausgangsfrequenz (von Slave zu Master)
STX LGE ADR

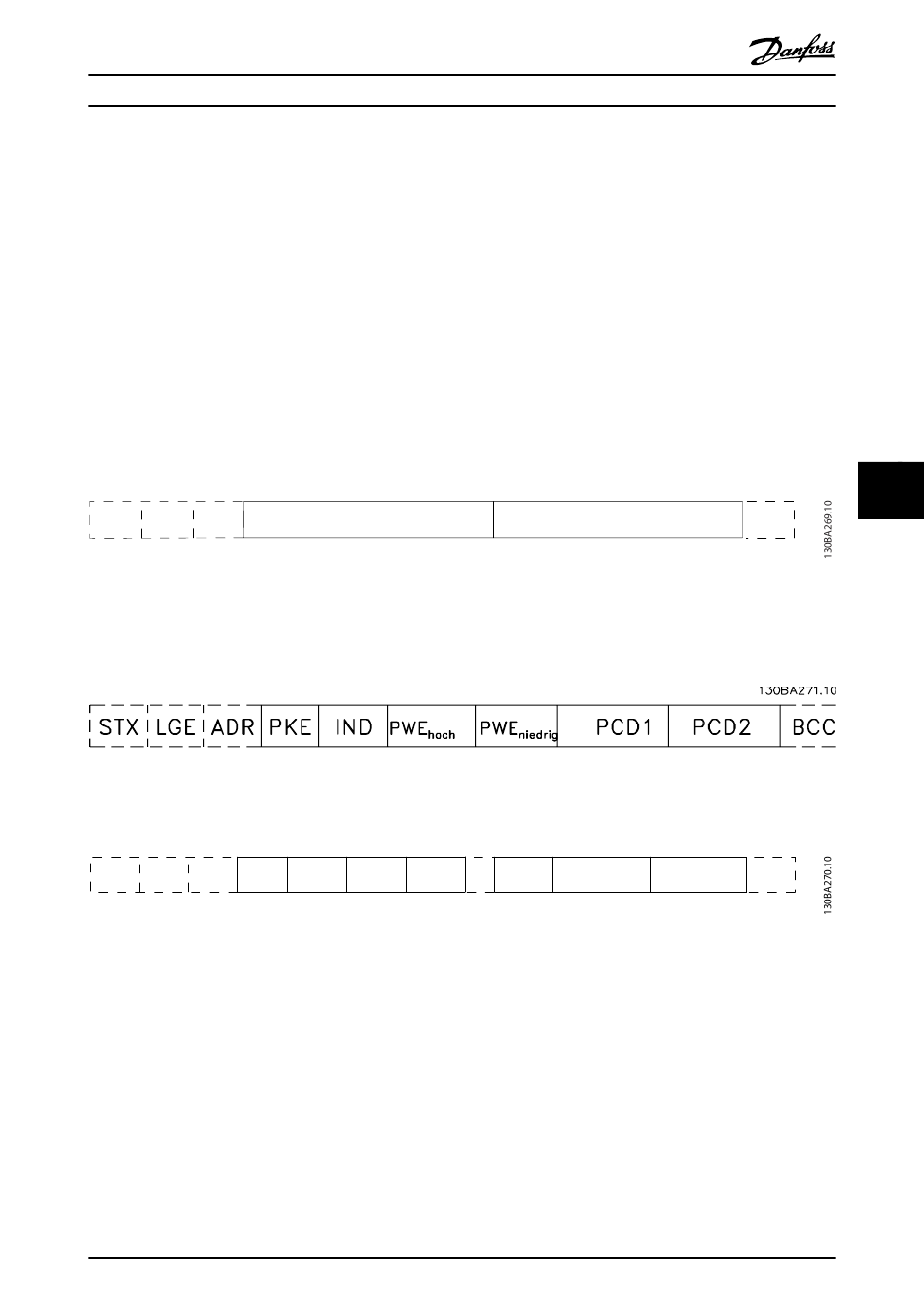

Abbildung 7.7 Beispiel für einen Prozessblock
Parameterblock
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Slave. Der Datenblock besteht aus 12 Byte
(6 Wörtern) und enthält auch den Prozessblock.
Abbildung 7.8 Beispiel für einen Prozessblock
Textblock
Der Textblock dient zum Lesen oder Schreiben von Texten über den Datenblock.
STX LGE ADR PKE
Abbildung 7.9 Beispiel für einen Textblock

7.4.7 Das PKE-Feld

Das PKE-Feld enthält zwei untergeordnete Felder: Parameterbefehle und Antworten (AK) sowie Parameternummer (PNU).
MG16C103
Projektierungshandbuch
PCD1
IND Ch1 Ch2
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
PCD2
Chn PCD1 PCD2
7 7
BCC
BCC
183
