Allgemeine Daten und Fehler...
Anwendungen mit variablem (quadratischem)
Drehmoment (VT)
Bei Anwendungen mit variablem Drehmoment (z. B. Zentri-
fugalpumpen und Lüfter). bei denen das Drehmoment in
quadratischer und die Leistung in kubischer Beziehung zur
Drehzahl steht, ist keine zusätzliche Kühlung oder
Leistungsreduzierung des Motors erforderlich.
In Abbildung 8.6 liegt die typische Kurve für das variable
Drehmoment in allen Drehzahlbereichen unter dem
maximalen Drehmoment bei Leistungsreduzierung und
dem maximalen Drehmoment bei Zwangskühlung.
120
100
80
60
40
8 8
20
0
0 10

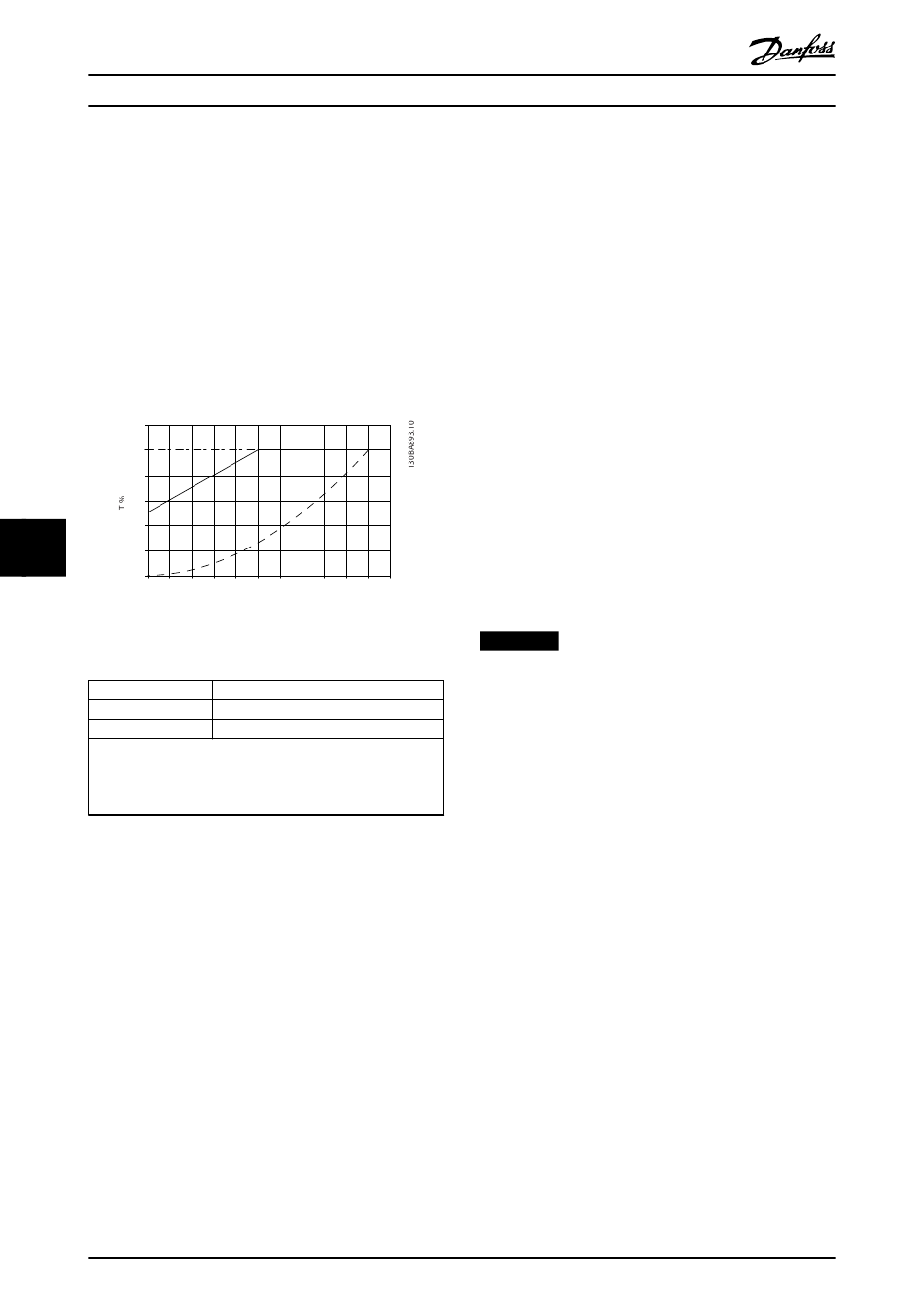

Abbildung 8.6 Max. Last eines Standardmotors bei 40 °C,
angetrieben von einem Frequenzumrichter
─ ─ ─ ─
─•─•─•─
‒‒‒‒‒
Hinweis 1) Im übersynchronen Drehzahlbetrieb nimmt das
verfügbare Motordrehmoment umgekehrt proportional zur
Drehzahlerhöhung ab. Dies müssen Sie in der Auslegungsphase
beachten, um eine Motorüberlastung zu vermeiden.
Tabelle 8.16 Legende zu Abbildung 8.6
220
Projektierungshandbuch
20 30 40 50 60 70 80 90
v %
Typisches Drehmoment bei variabler Last
Max. Drehmoment mit Zwangskühlung
Max. Drehmoment
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.

8.6 Fehlersuche und -behebung

Die entsprechende LED an der Frontseite des Frequenzum-
richters signalisiert eine Warnung oder einen Alarm, das
Display zeigt einen entsprechenden Code.
Eine Warnung bleibt so lange bestehen, bis die Ursache
nicht mehr vorliegt. Sie können den Motor dabei unter
bestimmten Bedingungen weiter betreiben. Warnmel-
dungen können, aber müssen nicht unbedingt kritisch sein.
Bei einem Alarm hat der Frequenzumrichter abgeschaltet.
Sie müssen Alarme zur Wiederaufnahme des Betriebs nach
Beseitigung der Ursache quittieren.
Dies kann auf vier Arten geschehen:
1)
1. Drücken Sie [RESET] am LCP.
2. Über einen Digitaleingang mit der Funktion
„Reset".
3. Über serielle Schnittstelle/optionalen Feldbus.
4. Durch automatisches Quittieren über die [Auto
Reset]-Funktion, eine Werkseinstellung für VLT
100 110
HVAC Drive. Siehe 14-20 Quittierfunktion im VLT
HVAC-Programmierungshandbuch
HINWEIS
Nach Quittieren über die [RESET]-Taste müssen Sie die
Taste [Auto on] oder [Hand on] drücken, um den Motor
neu zu starten.
Wenn sich ein Alarm nicht quittieren lässt, kann dies daran
liegen, dass die Ursache noch nicht beseitigt ist oder der
Alarm mit einer Abschaltblockierung versehen ist (siehe
auch Tabelle 8.17).
®
®
