7 Installation und Konfiguration

7.1 Installation und Konfiguration
RS-485 ist eine zweiadrige Busschnittstelle, die mit einer
Multidrop-Netzwerktopologie kompatibel ist, d. h.
Teilnehmer können als Bus oder über Abzweigkabel über
eine gemeinsame Leitung verbunden werden. Es können
insgesamt 32 Teilnehmer (Knoten) an ein Netzwerk-
segment angeschlossen werden.
Netzwerksegmente sind durch Busverstärker (Repeater)
unterteilt. Beachten Sie, dass jeder Repeater als Teilnehmer
in dem Segment fungiert, in dem er installiert ist. Jeder mit
einem Netzwerk verbundene Teilnehmer muss über alle
Segmente hinweg eine einheitliche Teilnehmeradresse
aufweisen.
Schließen Sie die Segmente an beiden Endpunkten ab –
entweder mit Hilfe des Terminierungsschalters (S801) des
Frequenzumrichters oder mit einem Widerstandsnetzwerk.
Verwenden Sie stets ein STP-Kabel (Screened Twisted Pair)
für die Busverkabelung, und beachten Sie stets die
bewährten Installationsverfahren.
Eine Erdung der Abschirmung mit geringer Impedanz an
allen Teilnehmern ist wichtig. Schließen Sie die
Abschirmung großflächig mit einer Kabelschelle oder einer
leitfähigen Kabelverschraubung an Masse an.
Möglicherweise müssen Sie Potenzialausgleichskabel
verwenden, um im Netzwerk das gleiche Erdungspotenzial
zu erhalten – vor allem bei Installationen mit langen
Kabeln.
Um eine nicht übereinstimmende Impedanz zu verhindern,
müssen Sie im gesamten Netzwerk immer den gleichen
Kabeltyp verwenden. Beim Anschluss eines Motors an den
Frequenzumrichter ist immer ein abgeschirmtes
Motorkabel zu verwenden.
Kabel: Screened Twisted Pair (STP)
Impedanz: 120 Ω
Kabellänge: Max. 1200 m (einschließlich Abzweigleitungen)
Max. 500 m von Station zu Station
Tabelle 7.1 Spezifikationen des Motorkabels
MG16C103
Projektierungshandbuch

7.1.1 Netzwerkverbindung

Ein oder mehrere Frequenzumrichter können mittels der
RS485-Standardschnittstelle an einen Regler (oder Master)
angeschlossen werden. Klemme 68 ist an das P-Signal (TX
+, RX+) und Klemme 69 an das N-Signal (TX-, RX-)
anzuschließen. Siehe Kapitel 5.6.2 Schutzerdung
Kapitel 5.7.3 Erdung abgeschirmter Steuerkabel
Sollen mehrere Frequenzumrichter angeschlossen werden,
verdrahten Sie die Schnittstellen parallel.

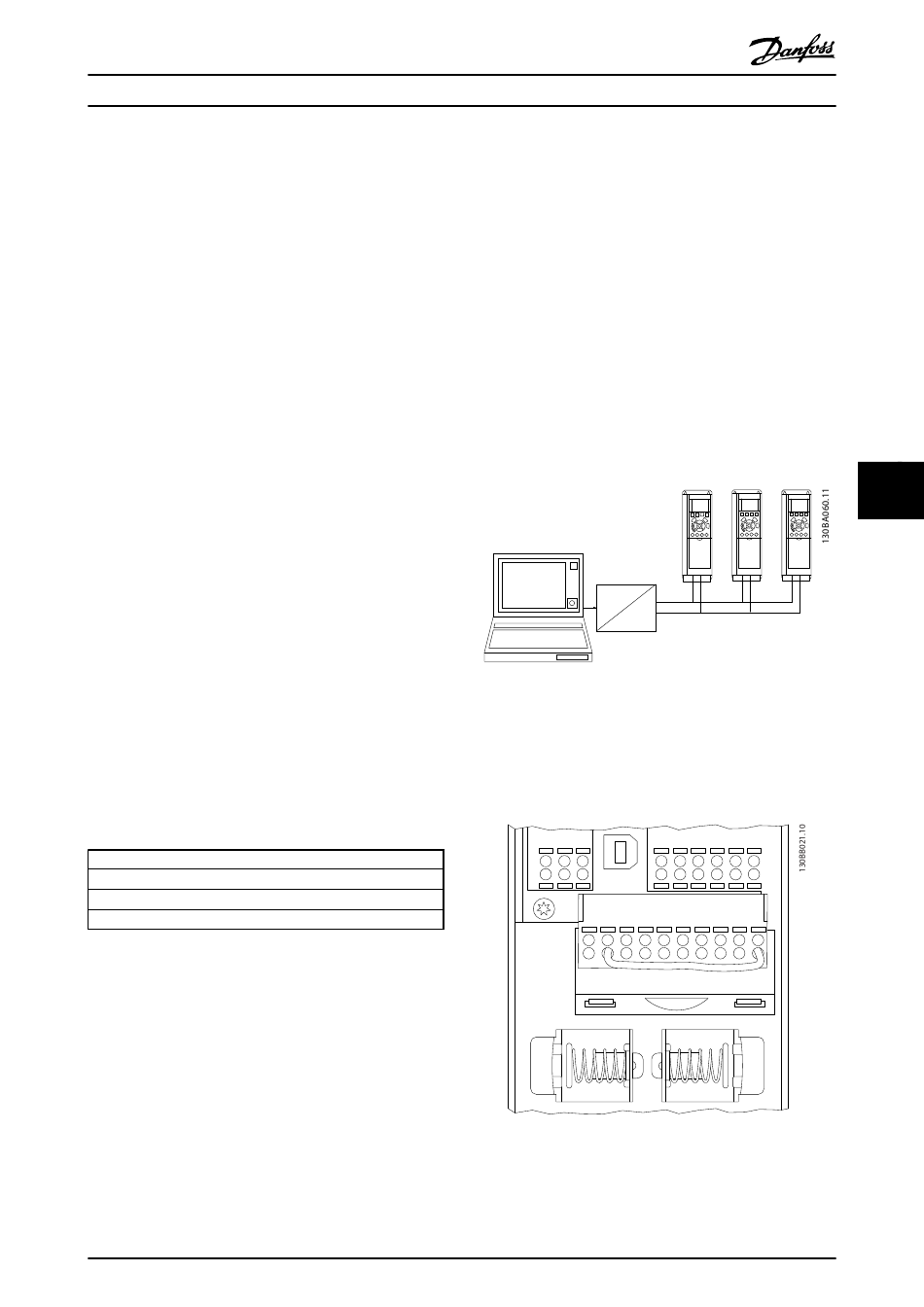

Abbildung 7.1 Parallele Verdrahtung
Zur Vermeidung von Potenzialausgleichsströmen über die
Abschirmung kann der Kabelschirm über Klemme 61
einseitig geerdet werden (Klemme 61 ist intern über RC-
Glied mit dem Gehäuse verbunden).
Abbildung 7.2 Steuerkartenklemmen
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
RS 232
68 69
+
USB
-
RS 485
61 68 69 39 42 50 53 54 55
Remove jumper to enable Safe Stop
12 13 18 19 27 29 32
7
68 69 68 69
33 20 37
