Einführung

2.8.3 PM/EC+ Motorsteuerung

2 2
Das Danfoss EC+ Konzept ermöglicht den Betrieb von
hocheffizienten PM-Motoren in IEC-Standardbaugrößen mit
Danfoss-Frequenzumrichtern.
Das Inbetriebnahmeverfahren ist mit dem für Asynchron-
motoren (Induktionsmotoren) bei Nutzung der Danfoss
VVC plus PM-Steuerungsstrategie vergleichbar.
Vorteile für Kunden:
•
Option der Motortechnologie (Permanentmagnet-
oder Asynchronmotor)
•
Installation und Betrieb wie bei Asynchron-
motoren
•
Herstellerunabhängig bei Auswahl der System-
komponenten, z. B. Motoren
•
Bester Systemwirkungsgrad durch Auswahl der
besten Komponenten
•
Mögliche Nachrüstung in vorhandenen Anlagen
•
Hochleistungsbereich: 1,1 -1400 kW bei
Asynchronmotoren und 1,1–22 kW bei PM-
Motoren
Strombegrenzungen:
•
Gegenwärtig nur bis 22 kW unterstützt
•
Gegenwärtig auf Vollpol-PM-Motoren beschränkt
•
LC-Filter in Verbindung mit PM-Motoren nicht
unterstützt
•
Der Algorithmus zur Überspannungssteuerung
wird bei PM-Motoren nicht unterstützt
•
Der Algorithmus für kinetischen Speicher wird bei
PM-Motoren nicht unterstützt
•
Der AMA-Algorithmus wird bei PM-Motoren nicht
unterstützt
•
Keine fehlende Motorphasenerkennung
•
Kein Kippschutz
•
Keine ETR-Funktion
2.8.4 Handsteuerung (Hand On) und
Fernsteuerung (Auto On)
Der Frequenzumrichter kann manuell über das Bedienteil
vor Ort (LCP) oder aus der Ferne über Analog-/Digita-
leingänge oder serielle Schnittstellen betrieben werden.
Der Frequenzumrichter kann über das LCP mit den Tasten
[Hand On] (Hand ein) und [Off] (Aus) gestartet und
gestoppt werden, falls in den folgenden Parametern
zugelassen:
•
0-40 [Hand On]-LCP Taste
•
0-41 [Off]-LCP Taste
36
Projektierungshandbuch
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
•
0-42 [Auto On]-LCP Taste
•
0-43 [Reset]-LCP Taste
Sie können Alarme über die [Reset]-Taste quittieren. Nach
Drücken der [Hand On]-Taste schaltet der Frequenzum-
richter in den Hand-Betrieb und verwendet den
Ortsollwert, den Sie mithilfe der Pfeiltasten [
einstellen können.
Nach Drücken der [Auto On]-Taste schaltet der Frequen-
zumrichter in den Auto-Betrieb und verwendet
standardmäßig den Fernsollwert. In diesem Modus lässt
sich der Frequenzumrichter über die Digitaleingänge bzw.
verschiedene serielle Schnittstellen (RS485, USB oder einen
optionalen Feldbus) steuern. Mehr Informationen zum
Starten, Stoppen, Ändern von Rampen und Parameter-
sätzen finden Sie in Parametergruppe 5–1*
(Digitaleingänge) oder Parametergruppe 8–5* (serielle
Kommunikation).
Hand
O
on

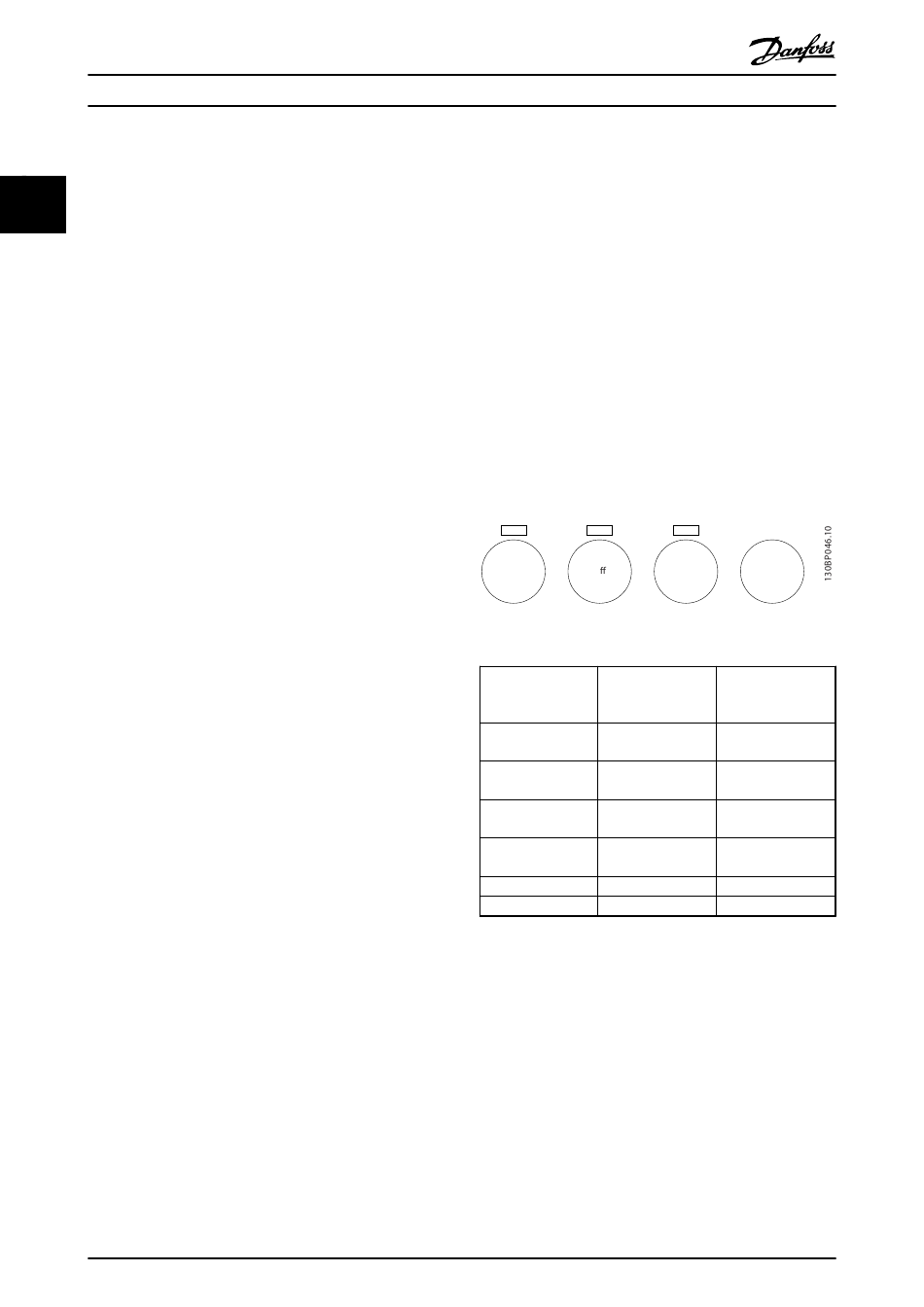

Abbildung 2.20 LCP-Tasten
Hand Off Sollwertvorgabe
Auto 3-13 Sollwert-
LCP-Tasten vorgabe
Hand Umschalt. Hand/
Auto
Hand⇒Off (Aus) Umschalt. Hand/
Auto
Auto Umschalt. Hand/
Auto
Auto⇒Off (Aus) Umschalt. Hand/
Auto
Alle Tasten Ort
Alle Tasten Fern
Tabelle 2.8 Bedingungen für den Ort- oder Fernsollwert
Tabelle 2.8 zeigt, unter welchen Bedingungen der Ort- oder
Fernsollwert aktiv ist. Einer von beiden ist immer aktiv, es
können jedoch nicht beide gleichzeitig aktiv sein.
Der Ortsollwert versetzt den Konfigurationsmodus in eine
Regelung ohne Rückführung, die unabhängig von den
Einstellungen in 1-00 Regelverfahren ist.
Der Ortsollwert wird bei einem Ausschalten wiederherge-
stellt.
▲ ▼
] und [ ]
Auto
Reset
on
Aktiver Sollwert
Ort
Ort
Fern
Fern
Ort
Fern
