Installation

5.2.11 Steuerklemmen

5 5

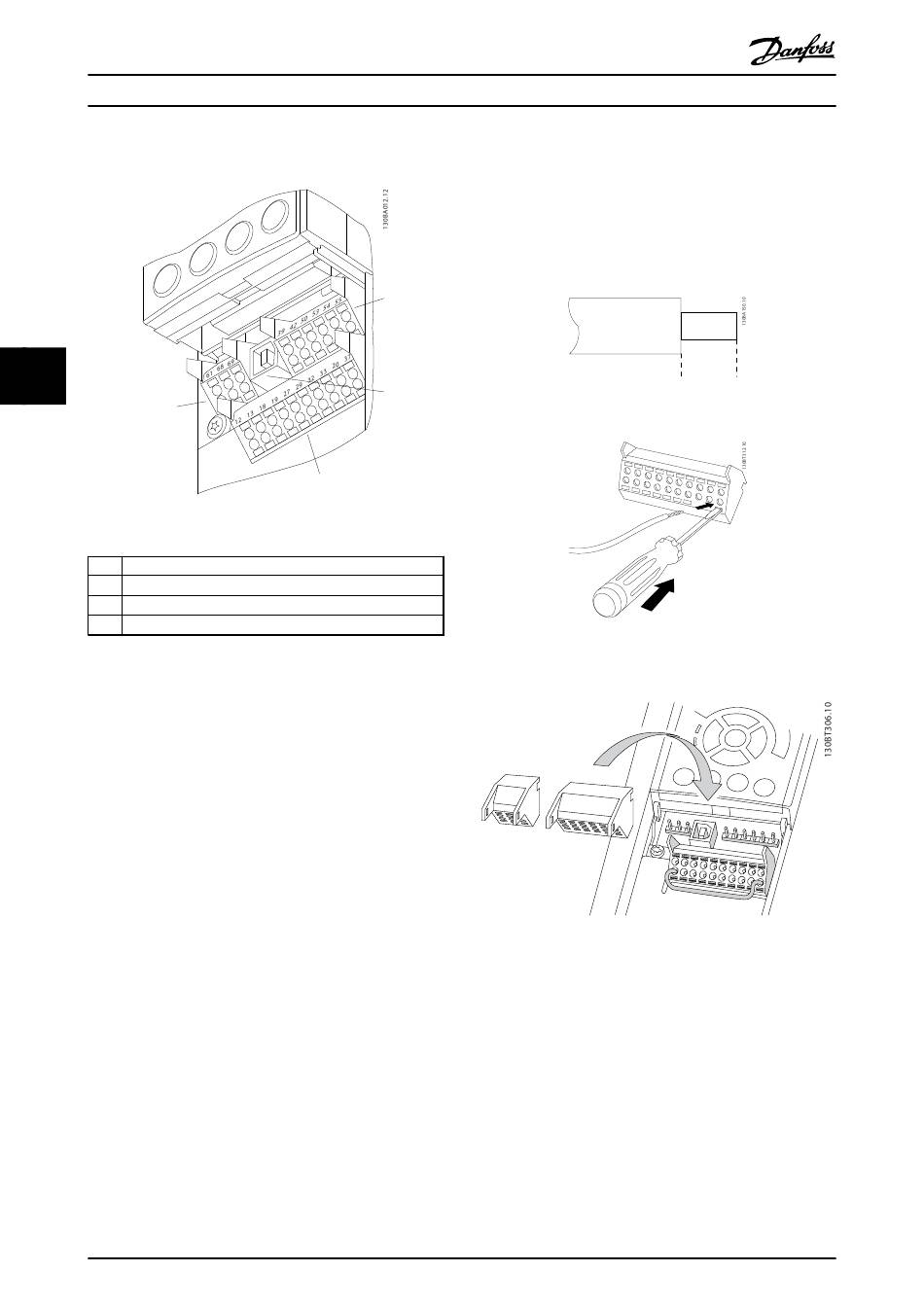

Abbildung 5.83 Steuerklemmen (alle Bauformen)
1 10-poliger Stecker, Digital-I/O
2 3-poliger Stecker, RS-485 Bus
3 6-poliger Analog-I/O
4 USB-Anschluss
Tabelle 5.67 Legende zu Abbildung 5.83

5.2.12 Steuerkabelklemmen

So befestigen Sie das Kabel an der Klemme:
1. Entfernen Sie 9–10 mm der Isolierung vom
Kabelende.
2. Führen Sie einen Schraubendreher
(max. 0,4 x 2,5 mm) in die rechteckige Öffnung
ein.
3. Führen Sie das Kabel in die angrenzende runde
Öffnung ein.
4. Entfernen Sie den Schraubendreher. Das Kabel
sitzt nun fest in der Klemme.
150
2
1
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
Projektierungshandbuch
Der Steuerkabel-Drehmomentwert beträgt 0,5-0,6 Nm
So entfernen Sie das Kabel aus der Klemme:
1.
2.
Verdrahtung der Steuerklemmen
3
Abbildung 5.84 Entfernen Sie die Isolierung
4
Abbildung 5.85 Führen Sie einen Schraubendreher und das
Kabel ein
Abbildung 5.86 Steuerkabelklemmen
Führen Sie einen Schraubendreher
rechteckige Öffnung ein.
Ziehen Sie das Kabel heraus.
9 - 10 mm
(0.37 in)
1)
in die
