3.1.8 Analoge I/O-Option MCB 109

Verwenden Sie die Analog-I/O-Karte z. B. in den folgenden
Fällen:
•
Als Batteriepufferung der Uhrfunktion auf der
3 3
Steuerkarte
•
Als allgemeine Erweiterung der auf der
Steuerkarte verfügbaren analogen I/O-Schnitt-
stellen, z. B. zur Mehrzonensteuerung mit drei
Druckgebern.
•
Nutzung des Frequenzumrichters als dezentraler
I/O-Baustein für ein Gebäudemanagementsystem
mit Eingängen für Sensoren und Ausgängen für
Drosselklappen und Ventilstellglieder
•
Unterstützung erweiterter PID-Regler mit I/O-
Schnittstellen für Sollwerteingänge, Geber-/
Sensoreingänge und Ausgänge für Stellglieder

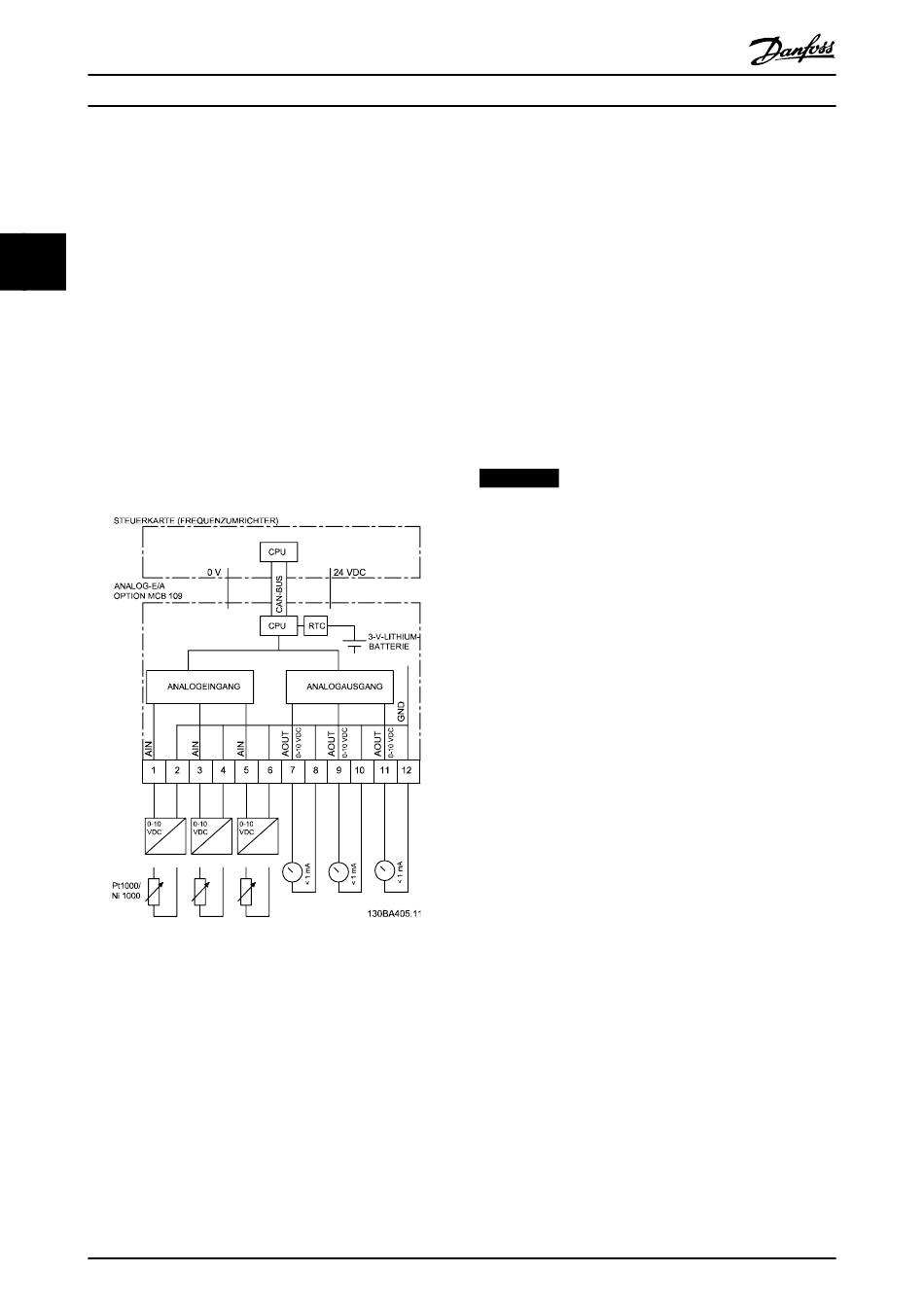

Abbildung 3.8 Prinzipschaltbild für im Frequenzumrichter
integrierte Analog-I/O.
62
Projektierungshandbuch
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
Analog-I/O-Konfiguration
3 Analogeingänge für:
•
0–10 V DC
ODER
•
0–20 mA (Spannungseingang 0–10 V) durch
Installation eines 510-Ω-Widerstands an Klemmen
•
4–20 mA (Spannungseingang 2–10 V) durch
Installation eines 510-Ω-Widerstands an Klemmen
•
Ni 1000-Temperaturfühler mit 1000 Ω bei 0 °C.
Technische Daten gemäß DIN43760
•
Pt 1000-Temperaturfühler mit 1000 Ω bei 0 °C.
Technische Daten gemäß IEC 60751
3 Analogausgänge, die 0–10 V DC liefern.
HINWEIS
Innerhalb der verschiedenen Widerstandstandard-
gruppen verfügbare Werte:
E12: Nächster Standardwert ist 470 Ω, wodurch sich ein
Eingang von 449,9 Ω und 8,997 V ergibt.
E24: Nächster Standardwert ist 510 Ω, wodurch sich ein
Eingang von 486,4 Ω und 9,728 V ergibt.
E48: Nächster Standardwert ist 511 Ω, wodurch sich ein
Eingang von 487,3 Ω und 9,746 V ergibt.
E96: Nächster Standardwert ist 523 Ω, wodurch sich ein
Eingang von 498,2 Ω und 9,964 V ergibt.
