Baugröße D Innenliegende Bauteile - Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch

Installation
Baugröße D Innenliegende Bauteile
10
11
1
15
13
(IP 21/54
NEMA 1/12)
13 (IP 20/Chassis)

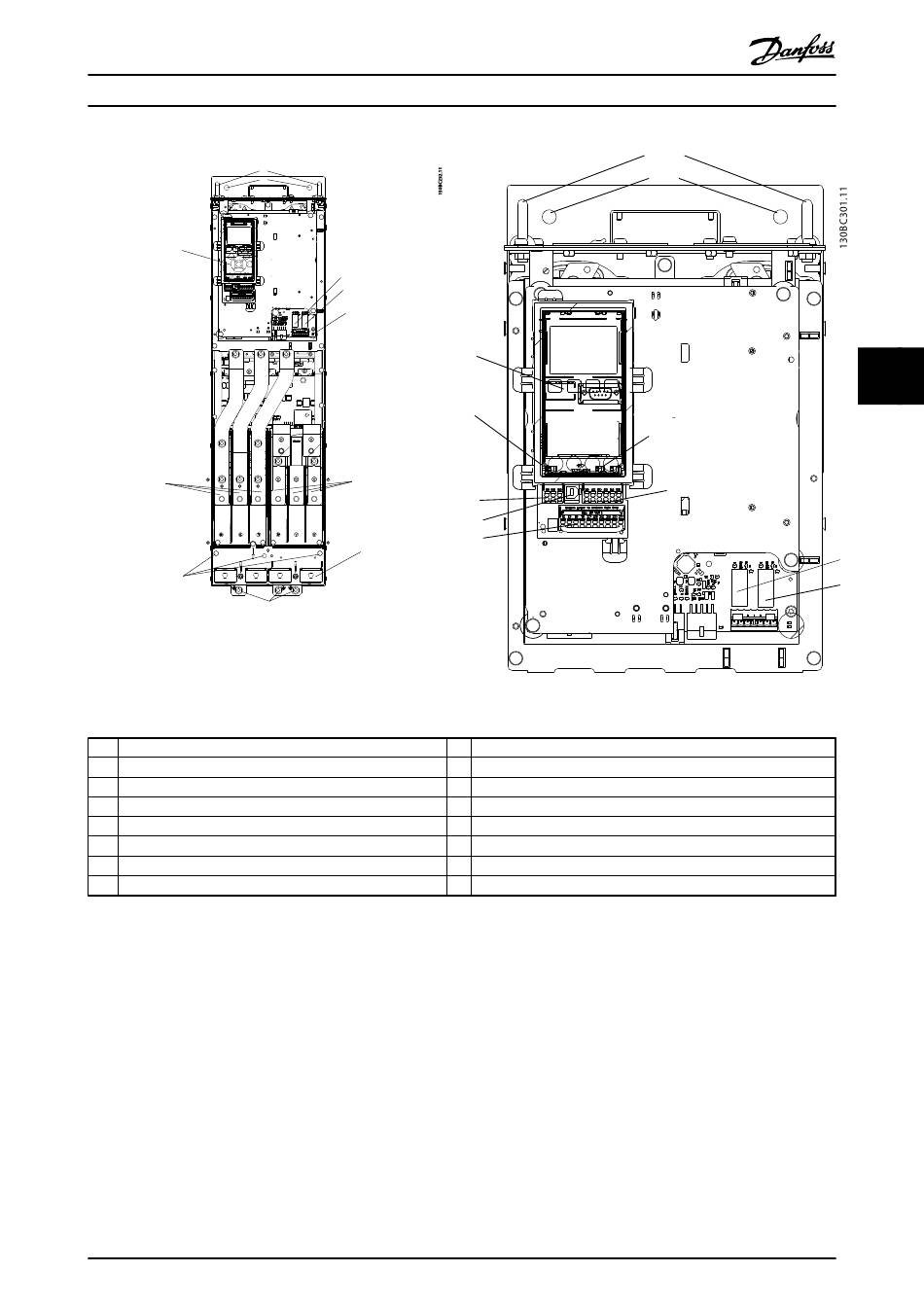

Abbildung 5.53 Baugröße D Innenliegende Bauteile
1 LCP-Bedienteil
2 Anschluss serielle RS485-Schnittstelle
3 Stecker für digitale E/A- und 24-V-Stromversorgung
4 Stecker für analoge Schnittstellen
5 USB-Anschluss
6 Schalter für serielle Schnittstelle
7 Schalter für analoge Schnittstelle (A53), (A54)
8 Relais 1 (01, 02, 03)
Tabelle 5.42 Legende zu Abbildung 5.53 und Abbildung 5.54
MG16C103
Projektierungshandbuch
8
9
16
1
6
14
2
5
3
12
Abbildung 5.54 Nahansicht: LCP und Regelungsfunktionen
9 Relais 2 (04, 05, 06)
10 Transportöse
11 Aufhängung für Montage
12 Kabelschelle (Schutzleiter)
13 Masse (Erde)
14 Motorausgangsklemmen 96 (U), 97 (V), 98 (W)
15 Netzeingangsstecker 91 (L1), 92 (L2), 93 (L3)
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
10
11
7
4
123
5 5
8
9
