Installation
5
5

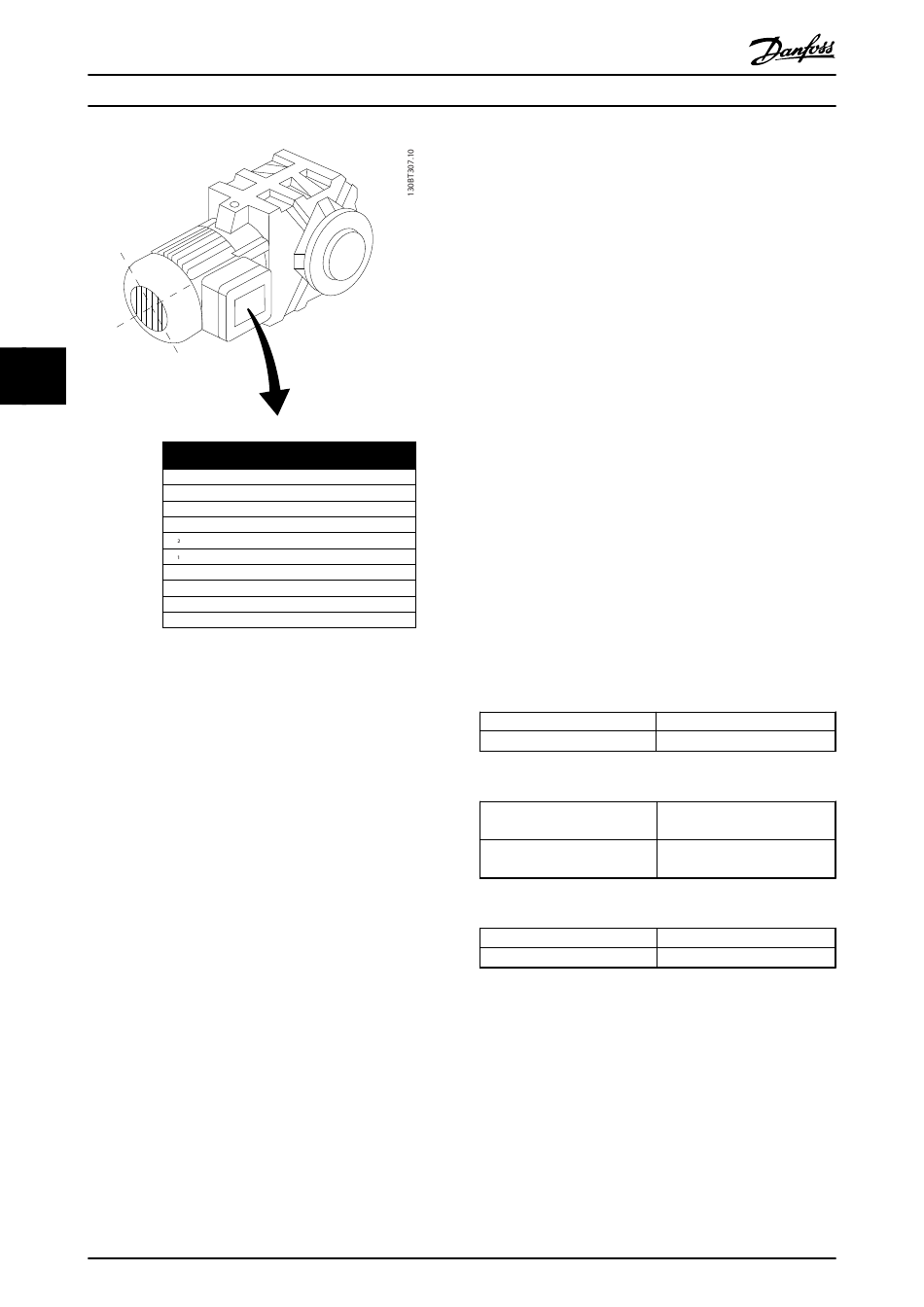

Abbildung 5.96 Motor-Typenschild
3.
Führen Sie ein Verfahren für eine automatische
Motoranpassung (AMA) durch, um eine optimale
Leistung zu gewährleisten.
a.
Schließen Sie Klemme 27 an Klemme 12 an, oder
setzen Sie 5-12 Klemme 27 Digitaleingang auf
Ohne Funktion (5-12 Klemme 27 Digitaleingang
[0]).
b.
Aktivieren Sie die AMA in 1-29 Autom. Motoran-
passung.
c.
Sie können zwischen kompletter und reduzierter
AMA wählen. Ist ein LC-Filter vorhanden, darf nur
die reduzierte AMA ausgeführt werden.
Andernfalls ist das LC-Filter während der AMA zu
entfernen.
d.
Drücken Sie [OK]. Im Display wird „AMA mit
[Hand on]-Taste starten" angezeigt.
e.
Drücken Sie [Hand on]. Ein Statusbalken stellt den
Verlauf der AMA dar.
f.
Drücken Sie die [OFF]-Taste: der Frequenzum-
richter zeigt einen Alarm an, und am Display wird
gemeldet, dass die AMA durch den Benutzer
abgebrochen wurde.
158
BAUER D-7 3734 ESLINGEN
3~ MOTOR NR. 1827421 2003
S/E005A9
1,5
KW
n 31,5
/MIN.
400
Y
n 1400
/MIN.
50
cos 0,80
3,6
1,7L
B
IP 65
H1/1A
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
Projektierungshandbuch
AMA-Ausführung vorzeitig abbrechen
Erfolgreiche AMA
Fehlgeschlagene AMA
V
Hz
A
Häufige Ursache für eine fehlgeschlagene AMA sind falsch
eingegebene Motordaten oder auch eine zu große
Differenz zwischen Umrichter-/Motor-Nennleistung.
Stellen Sie die gewünschten Grenzwerte für Drehzahl
und Rampenzeit ein.
Minimaler Sollwert
Maximaler Sollwert
Tabelle 5.70 Sollwertparameter
Min. Motordrehzahl
Max. Motordrehzahl
Tabelle 5.71 Drehzahlgrenzen
Rampe-Auf Zeit 1 [s]
Auslaufzeit 1 [s]
Tabelle 5.72 Rampenzeiten
Im Display wird „AMA mit [OK]-Taste beenden"
angezeigt.
Drücken Sie die [OK]-Taste, um die automatische
Motoranpassung abzuschließen.
Der Frequenzumrichter zeigt einen Alarm an. Eine
Beschreibung des Alarms finden Sie im Abschnitt
Kapitel 8.6 Fehlersuche und -behebung.
„Wert" im Fehlerspeicher zeigt die zuletzt vor
dem Alarmzustand des Frequenzumrichters von
der AMA ausgeführte Messsequenz. Diese
Nummer hilft Ihnen zusammen mit der
Beschreibung des Alarms bei der Fehlersuche.
Geben Sie bei der Kontaktaufnahme mit Danfoss
unbedingt die Nummer und Beschreibung des
Alarms an.
3-02 Minimaler Sollwert
3-03 Maximaler Sollwert
4-11 Min. Drehzahl [UPM] oder
4-12 Min. Frequenz [Hz]
4-13 Max. Drehzahl [UPM] oder
4-14 Max Frequenz [Hz]
3-41 Rampenzeit Auf 1
3-42 Rampenzeit Ab 1
MG16C103
