3.1.6 Relais-Option MCB 105

Die MCB 105 Option umfasst 3 SPDT-Kontakte und muss in Optionssteckplatz B gesteckt werden.
Elektrische Daten:
Max. Klemmenleistung (AC-1)
Max. Klemmenleistung (AC-15)
Max. Klemmenleistung (DC-1)
Max. Klemmenleistung (DC-13)
Min. Klemmenleistung (DC)
Max. Schaltfrequenz bei Nennlast/Min.-Last
1)
IEC 947 Teil 4 und 5
Wenn das Relais-Optionskit separat bestellt wird, enthält dieser Folgendes:
•
Relaismodul MCB 105
•
Erweitertes LCP-Gehäuse und vergrößerte Klemmenabdeckung
•
Etikett für den Zugriff zu den Schaltern S201, S202 und S801
•
Kabelbinder zur Befestigung von Kabeln am Relaismodul
Ergänzen der MCB 105-Option:
1. Trennen Sie die spannungsführenden Anschlüsse an den Relaisklemmen von der Stromversorgung.
2. Verbinden Sie nie spannungsführende Teile mit Steuersignalen (PELV).
3. Wählen Sie die Relaisfunktionen unter 5-40 Relaisfunktion [6-8], 5-41 Ein Verzög., Relais [6-8] und 5-42 Aus Verzög.,
Relais [6-8] aus.
HINWEIS
(Index [6] ist Relais 7, Index [7] ist Relais 8 und Index [8] ist Relais 9)

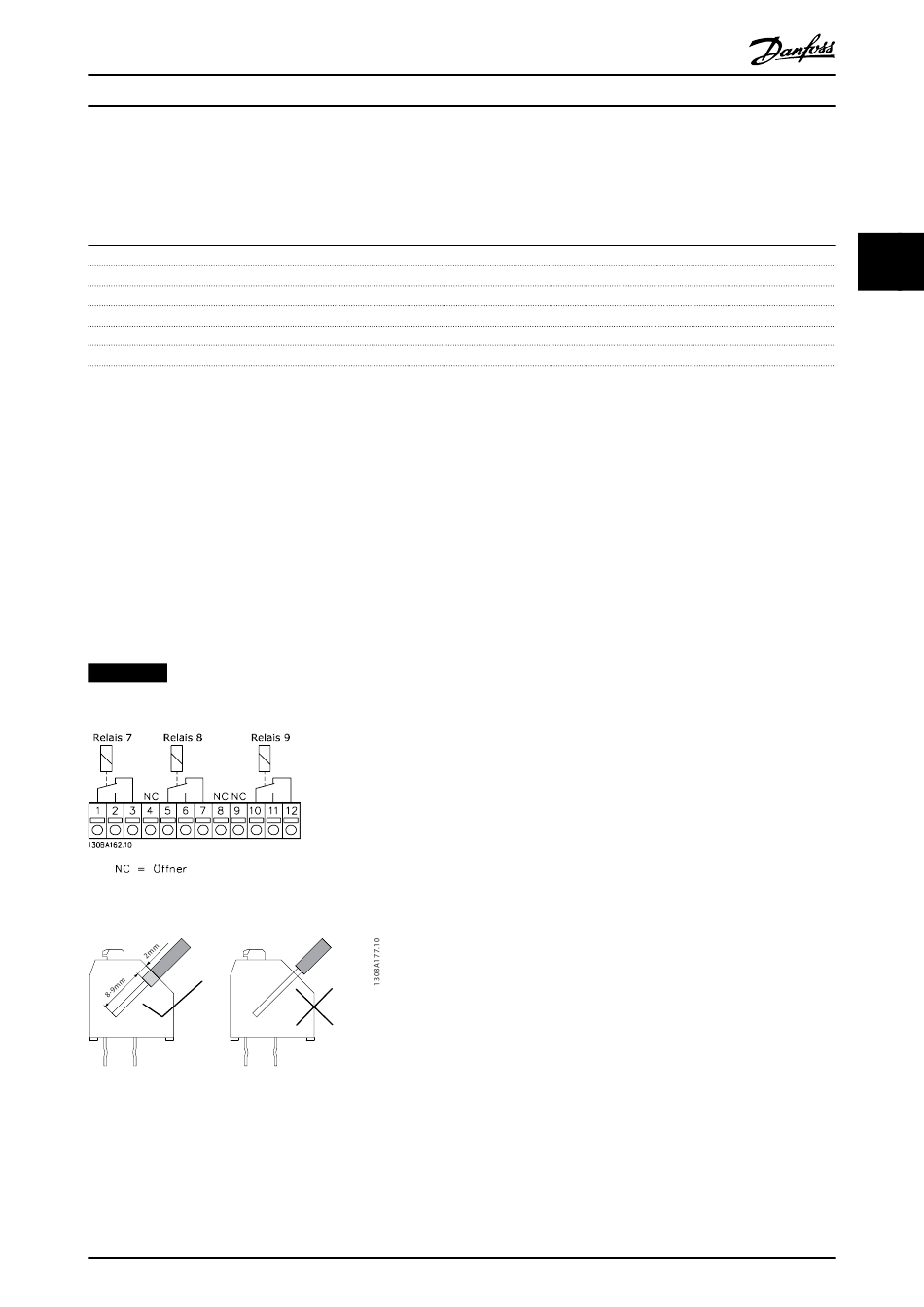

Abbildung 3.3 Einbaulage der Relais
Abbildung 3.4 Korrekte Installation
MG16C103
Projektierungshandbuch
1)
(ohmsche Last)
1)
(induktive Last bei cosφ 0,4)
1)
(ohmsche Last)
1) (induktive Last)
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
3 3
240 V AC 2A
240 V AC, 0,2 A
24 V DC 1 A
24 V DC 0,1 A
5 V 10 mA
-1 -1
6 min /20 s
