Installation
Führen Sie zur Sockelaufstellung des Geräts der Baugröße
D die folgenden Schritte wie in Abbildung 5.28 gezeigt
durch:
1. Befestigen Sie den Sockel mit zwei M10-Muttern
am rückwärtigen Kühlkanal.
2. Führen Sie zwei M5-Schrauben durch den
hinteren Sockelflansch in die Sockelhalterung des
Frequenzumrichters ein und ziehen Sie diese fest.
3. Führen Sie vier M5-Schrauben durch den
vorderen Sockelflansch in die Befestigungsboh-
rungen der vorderen Kabeleinführungsplatte und
ziehen Sie diese fest.
1
3

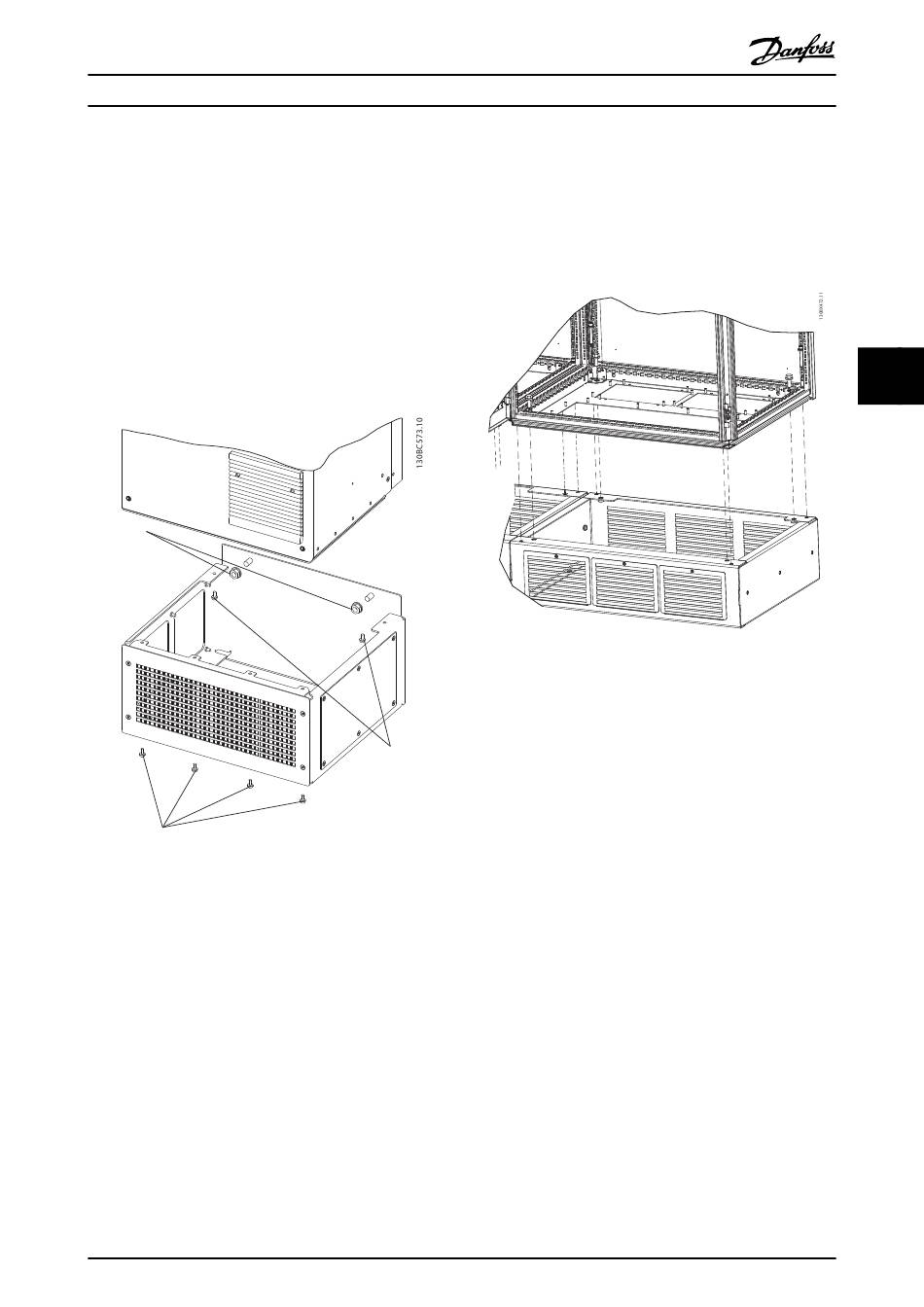

Abbildung 5.28 Installation des Sockels
MG16C103
Projektierungshandbuch
5.1.5 Sockelaufstellung bei Baugröße F
Die Frequenzumrichter der Baugröße F werden mit einem
Sockel geliefert. Für die Sockelaufstellung von Frequen-
zumrichtern der Baugröße F sind 8 Schrauben statt 4
erforderlich, wie in Abbildung 5.29 gezeigt.
Abbildung 5.29 Sockelverschraubung
Führen Sie zur Sockelaufstellung des Geräts der Baugröße
D die folgenden Schritte durch:
2
1.
2.
3.
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
Bei Verwendung eines Bausatzes zur Abfuhr der
Kühlkörperkühlluft über die Rückseite des
Frequenzumrichters ist ein Deckenabstand von
mindestens 100 mm einzuhalten.
Führen Sie alle M8x60-mm-Schrauben mit Zahn-
und Unterlegscheiben durch den Rahmen in die
Gewindebohrungen des Sockels ein. Installieren
Sie 4 Schrauben pro Schrank. Siehe
Abbildung 5.30
Führen Sie alle M10x30-mm-Schrauben mit Zahn-
und Unterlegscheiben durch die Bodenplatte in
die Gewindebohrungen des Sockels ein. Instal-
lieren Sie 4 Schrauben pro Schrank. Siehe
Abbildung 5.30
5 5
