Anwendungsbeispiele

6 Anwendungsbeispiele

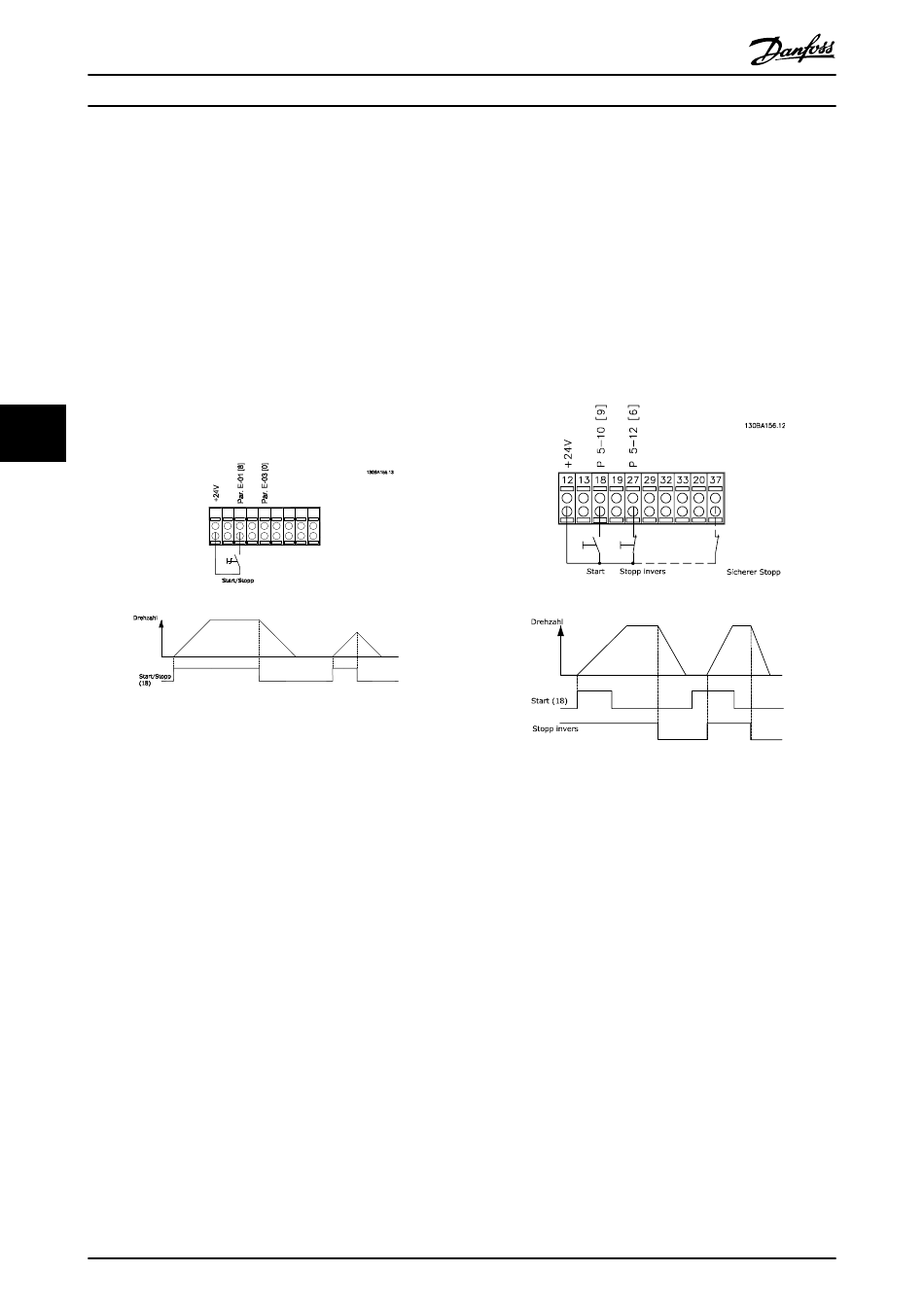

6.1.1 Start/Stopp

Klemme 18 = Start/Stopp 5-10 Klemme 18 Digitaleingang [8]
Start
Klemme 27 = Ohne Funktion 5-12 Klemme 27 Digital-
eingang [0] Ohne Funktion (Standardeinstellung
Motorfreilauf invers)
•
5-10 Klemme 18 Digitaleingang = Start (Werksein-
stellung)
•
6 6
5-12 Klemme 27 Digitaleingang = Motorfreilauf
(inv.) (Werkseinstellung)
Abbildung 6.1 Klemme 37: Verfügbar nur mit Funktion „Sicher
abgeschaltetes Moment"
170
Projektierungshandbuch
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.

6.1.2 Puls-Start/Stopp

Klemme 18 = Start/Stopp 5-10 Klemme 18 Digitaleingang[9]
Puls-Start
Klemme 27= Stopp 5-12 Klemme 27 Digitaleingang [6]
Stopp invers
•
5-10 Klemme 18 Digitaleingang = Puls-Start
•
5-12 Klemme 27 Digitaleingang = Stopp (inv.)
Abbildung 6.2 Klemme 37: Verfügbar nur mit Funktion „Sicher
abgeschaltetes Moment"
