Installation
HINWEIS
Netzschütze erfordern eine kundenseitige 230-V-
Versorgung.

5.4.4 Temperaturschalter Bremswiderstand

Drehmoment: 0,5-0,6 Nm
Schraubengröße: M3
Dieser Eingang kann zur Überwachung der Temperatur
eines extern angeschlossenen Bremswiderstands
verwendet werden. Wenn der Eingang zwischen 104 und
106 hergestellt wird, schaltet der Frequenzumrichter bei
Warnung/Alarm 27, „Bremse IGBT" ab. Wenn der Anschluss
zwischen 104 und 105 geschlossen wird, schaltet der
Frequenzumrichter bei Warnung/Alarm 27, °Bremse IGBT"
ab.
Installieren Sie einen KLIXON-Schalter (Öffner). Wenn diese
Funktion nicht verwendet wird, werden 106 und 104
kurzgeschlossen.
Öffner (normal geschlossen): 104-106 (werkseitig installierte
Brücke)
Schließer (normal offen): 104-105
Klemme Nr. Funktion
106, 104, 105 Temperaturschalter Bremswiderstand.
Tabelle 5.79 Klemmen für Bremswiderstand-Temperaturschalter
HINWEIS
Wenn die Temperatur des Bremswiderstands zu stark
ansteigt und der Temperaturschalter ausfällt, stoppt der
Frequenzumrichter die Verzögerung. Der Motor wechselt
in den Freilauf.
5.4.5 Externe Lüfterversorgung
Bei einer DC-Versorgung des Frequenzumrichters oder falls
der Kühllüfter unabhängig von der Stromversorgung
betrieben werden muss, kann eine externe Stromver-
sorgung eingesetzt werden. Der Anschluss erfolgt an der
Leistungskarte.
Klemme Nr. Funktion
100, 101 Zusatzversorgung S, T
102, 103 Interne Versorgung S, T
Tabelle 5.80 Klemmen der externen Lüfterversorgung
MG16C103
Projektierungshandbuch
Der Steckanschluss auf der Leistungskarte dient zum
Anschluss der Netzspannung für die Kühllüfter. Die Lüfter
werden ab Werk für die Versorgung über eine gemeinsame
Wechselstromleitung angeschlossen (Brücken zwischen
100-102 und 101-103). Falls eine externe Versorgung
benötigt wird, werden die Brücken entfernt und die
Versorgung an Klemmen 100 und 101 angeschlossen. Zur
Absicherung sollte ein 5-A-Sicherung verwendet werden.
Bei UL-Anwendungen sollte dies eine LittelFuse KLK-5 oder
eine vergleichbare Sicherung sein.
5.4.6 Relaisausgang Baugröße D
Relais 1
•
•
•
Relais 2
•
•
•
Relais 1 und Relais 2 werden in 5-40 Function Relay,
5-41 On Delay, Relay und 5-42 Off Delay, Relay
programmiert.
Verwenden Sie das Optionsmodul MCB 105 für zusätzliche
Relaisausgänge.

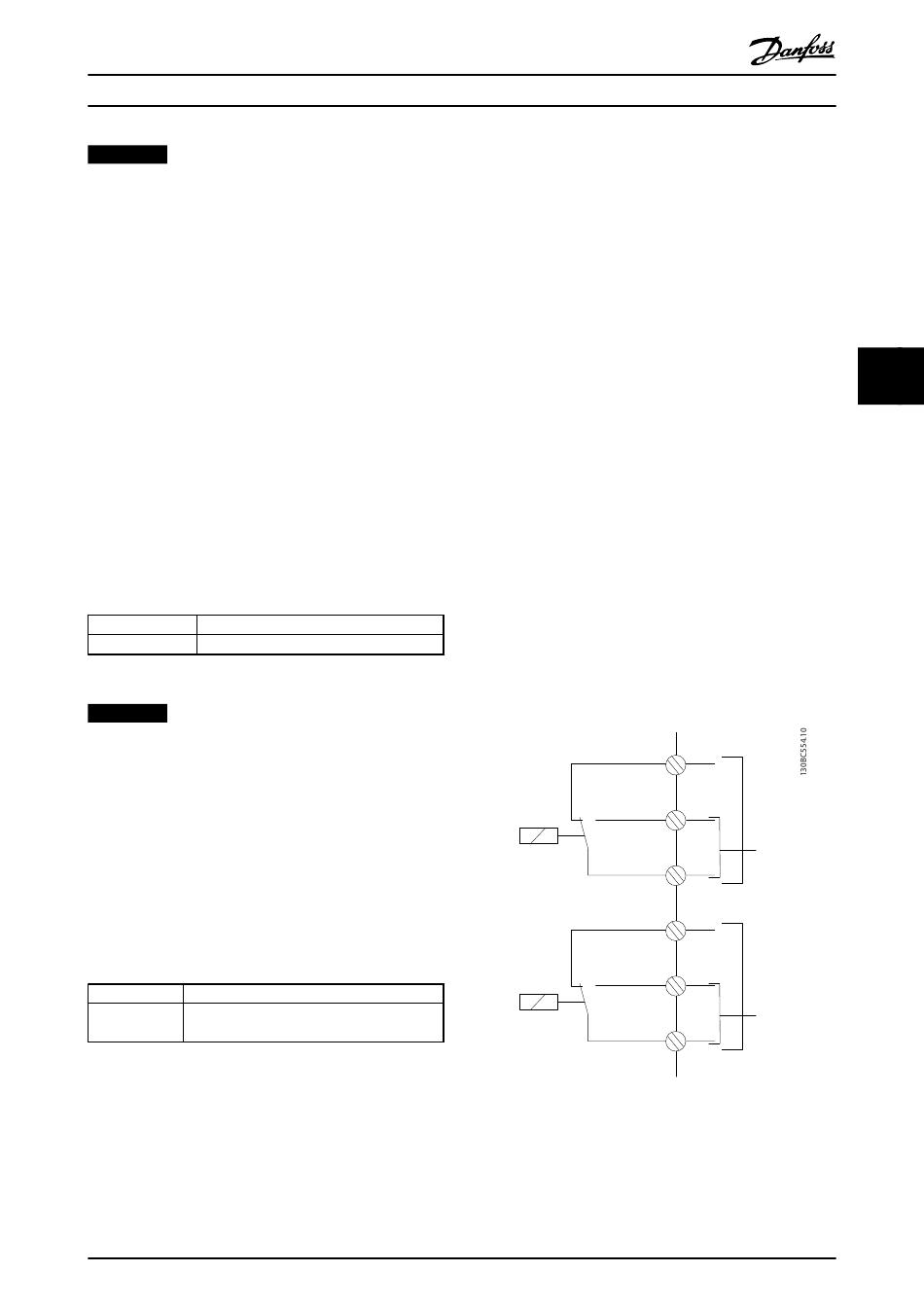

Abbildung 5.97 Baugröße D Zusätzliche Relaisausgänge
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
Klemme 01: Bezugspotenzial
Klemme 02: Schließer 400 V AC
Klemme 03: Öffner 240 V AC
Klemme 04: Bezugspotenzial
Klemme 05: Schließer 400 V AC
Klemme 06: Öffner 240 V AC
relay1
03
02
01
relay2
06
05
04
5 5
240Vac, 2A
400Vac, 2A
240Vac, 2A
400Vac, 2A
