Anwendungsbeispiele
6.1.11 Schaltbild für Pumpe mit
konstanter/variabler
Drehzahl

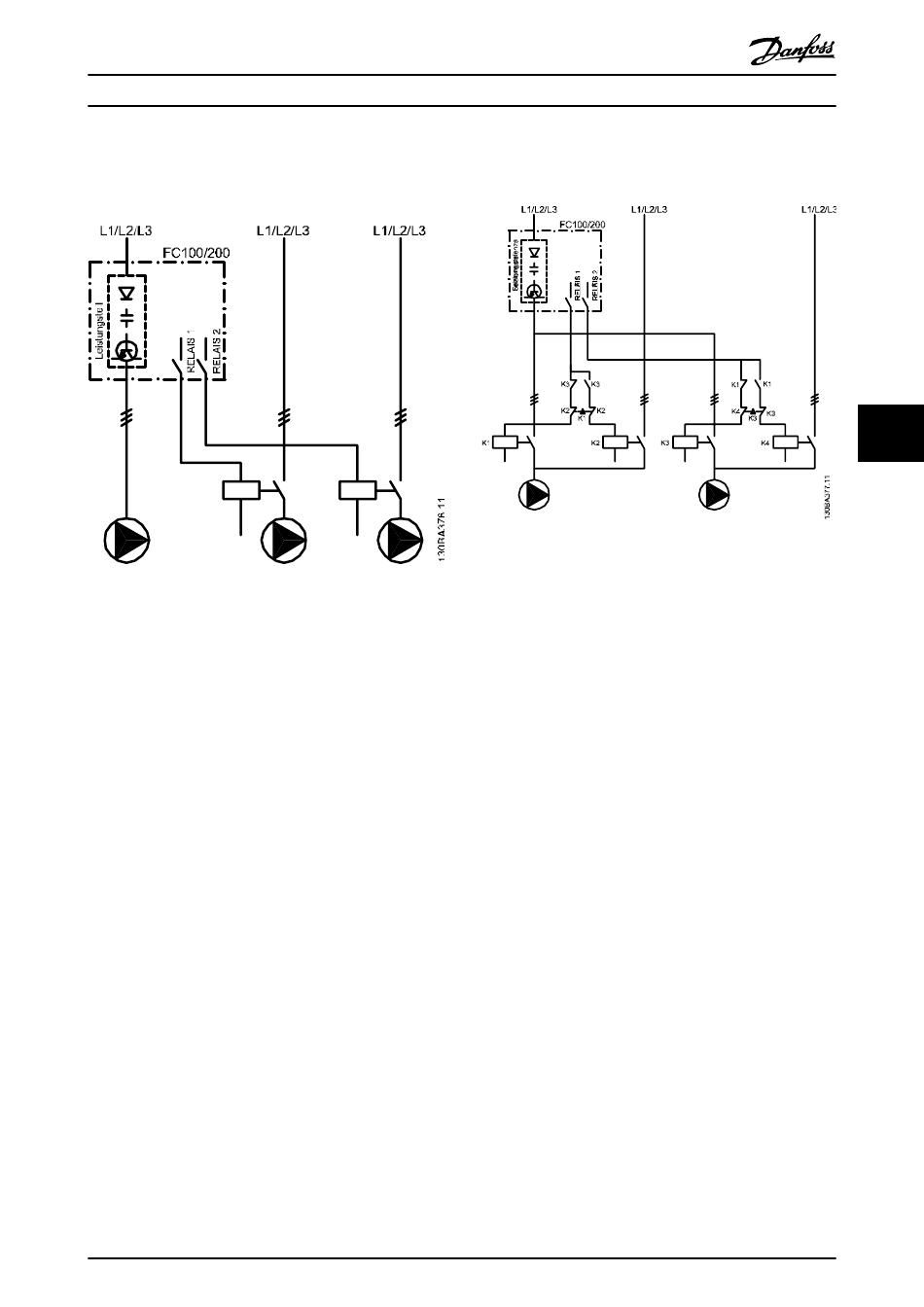

Abbildung 6.9 Schaltbild für Pumpe mit konstanter/variabler
Drehzahl
MG16C103
Projektierungshandbuch
6.1.12 Schaltbild für den Führungspumpen-
Abbildung 6.10 Schaltbild für den Führungspumpen-Wechsel
Jede Pumpe muss an 2 Schütze (K1/K2 und K3/K4) mit
einer mechanischen Verriegelung angeschlossen sein.
Thermische Relais oder andere Motor-Überlastschutzein-
richtungen müssen je nach örtlichen Vorschriften und/oder
individuellen Anforderungen vorgesehen werden.
•
•
•
•
•
•
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
Wechsel
RELAIS 1 (R1) und RELAIS 2 (R2) sind die
integrierten Relais des Frequenzumrichters.
Wenn alle Relais stromlos sind, schaltet das erste
integrierte Relais, das erregt wird, das Schütz ein,
das der vom Relais gesteuerten Pumpe
entspricht.
K1 sperrt K2 über die mechanische Verriegelung
und verhindert die Anschaltung der Netzver-
sorgung an den Ausgang des Frequenzumrichters
(über K1).
Ein Hilfsschaltglied an K1 verhindert Einschalten
von K3.
RELAIS 2 steuert Schütz K4 zur Ein-/Ausschaltung
der Pumpe mit konstanter Drehzahl.
Beim Wechsel werden beide Relais stromlos und
jetzt wird Relais 2 als erstes Relais erregt.
