Steuerungsaufbau; Steuerprinzip - Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch

Einführung

2.8 Steuerungsaufbau

2.8.1 Steuerprinzip

2 2
3 Phase
power
input
DC bus

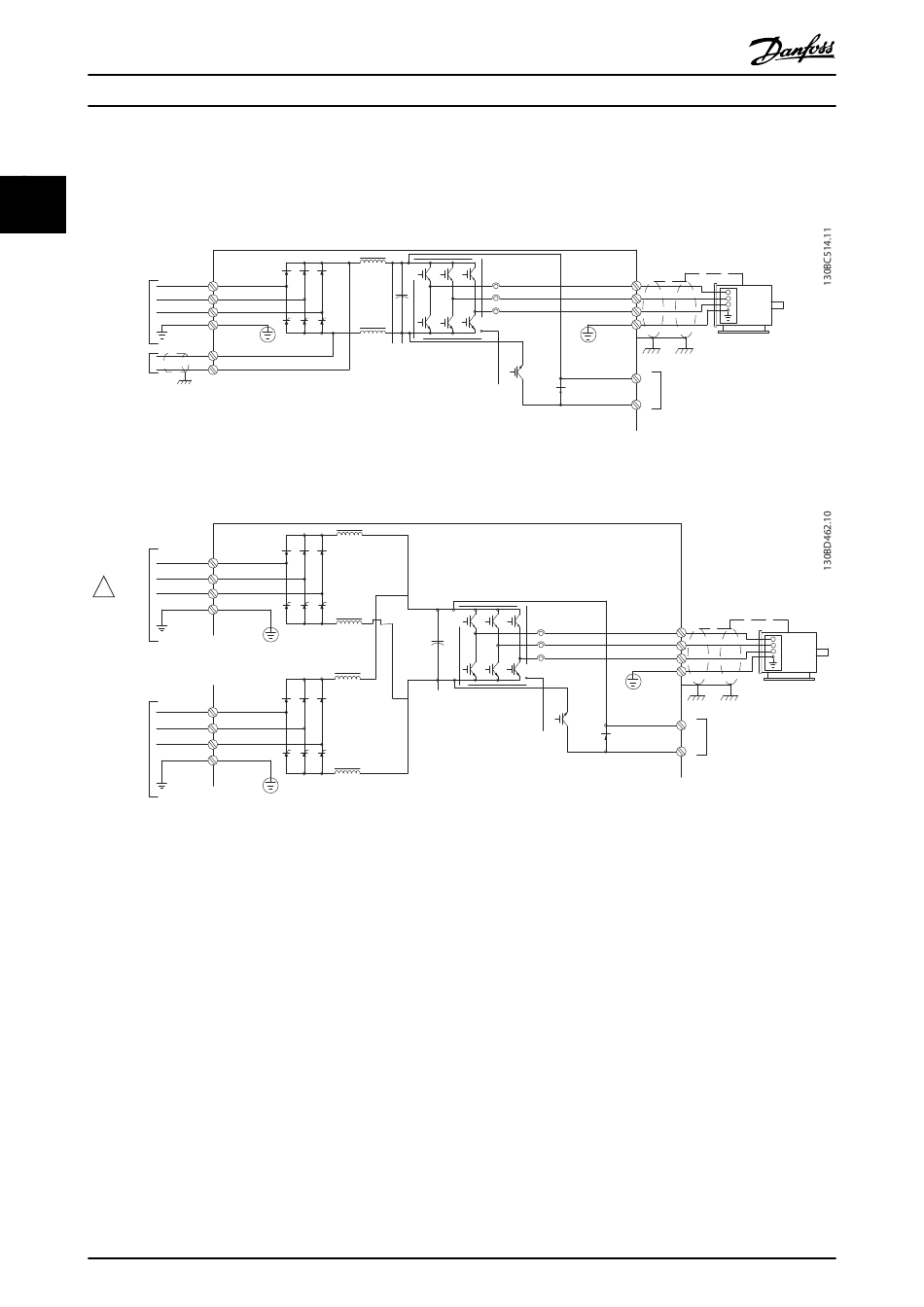

Abbildung 2.17 Regelungsstruktur, 6-pulsig
3 Phase
power
input
3 Phase
Y
power
input
Abbildung 2.18 Regelungsstruktur, 12-pulsig
Der Frequenzumrichter ist eine Hochleistungseinheit für anspruchsvolle Anwendungen. Er kann verschiedene Motorsteuer-
prinzipien durchführen, einschließlich:
•
U/f-Sondermotor-Modus
•
plus
VVC
•
Käfigläufer-Asynchronmotoren
Der Kurzschlussschutz beim Frequenzumrichter wird von Stromwandlern in allen 3 Motorphasen realisiert.
In 1-00 Regelverfahren kann der Schutz ausgewählt werden, wenn eine Rückführung verwendet wird.
34
Projektierungshandbuch
91 (L1)
92 (L2)
93 (L3)
95
PE
88 (-)
89 (+)
91-1 (L1-1)
92-1 (L2-1)
93-1 (L3-1)
95 PE
91-2 (L1-2)
92-2 (L2-2)
93-2 (L3-2)
95
PE
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
(U) 96
(V) 97
(W) 98
(PE) 99
Motor
(R+) 82 Brake
resistor
(R-) 81
(U) 96
(V) 97
(W) 98
(PE) 99
(R+) 82 Brake
resistor
(R-) 81
Motor
MG16C103
