Installation
HINWEIS
Das Motorkabel muss abgeschirmt sein. Bei Verwendung
von ungeschirmten Motorkabeln werden bestimmte
EMV-Anforderungen nicht eingehalten. Verwenden Sie
ein abgeschirmtes Motorkabel, um die Anforderungen
der EMV-Richtlinie einzuhalten. Weitere Informationen
finden Sie unter Kapitel 5.7 EMV-gerechte Installation.
Abschirmung von Kabeln
Vermeiden Sie verdrillte Schirmenden (Pigtails), die
hochfrequent nicht ausreichend wirksam sind. Wenn der
5 5
Kabelschirm unterbrochen werden muss (z. B. um ein
Motorschütz oder einen Reparaturschalter zu installieren),
müssen Sie die Abschirmung hinter der Unterbrechung mit
der geringstmöglichen HF-Impedanz fortführen.
Schließen Sie den Motorkabelschirm am Abschirmblech
des Frequenzumrichters und am Metallgehäuse des Motors
an.
Stellen Sie die Schirmverbindungen mit einer möglichst
großen Kontaktfläche (Kabelschelle) her. Verwenden Sie
hierzu das mitgelieferte Installationszubehör.
Kabellänge und -querschnitt
Die EMV-Prüfung des Frequenzumrichters wurde mit einer
bestimmten Kabellänge durchgeführt. Das Motorkabel
muss möglichst kurz sein, um Störungen und Ableitströme
auf ein Minimum zu beschränken.
Taktfrequenz
Wenn der Frequenzumrichter zusammen mit einem
Sinusfilter verwendet wird, um die Störgeräusche des
Motors zu reduzieren, muss die Taktfrequenz entsprechend
den Anweisungen zu dem verwendeten Sinusfilter unter
14-01 Switching Frequency eingestellt werden.
Klem 96 97
men-
Nr.
U V
U1 V1 W1
W2 U2 V2
U1 V1 W1 PE
Tabelle 5.41 Motorkabelanschluss
1) Schutzleiteranschluss
122
Projektierungshandbuch
98 99
W PE Motorspannung 0–100 % der
1)
Netzspannung.
3 Leiter vom Motor
Dreieckschaltung
1)
PE
6 Leiter vom Motor
1) Sternschaltung (U2, V2, W2)
U2, V2 und W2 sind miteinander zu
verbinden.
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
HINWEIS
Bei Motoren ohne Phasentrennpapier oder eine
geeignete Isolation, welche für den Betrieb an einem
Zwischenkreisumrichter benötigt wird, muss ein
Sinusfilter am Ausgang des Frequenzumrichters
vorgesehen werden.
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98

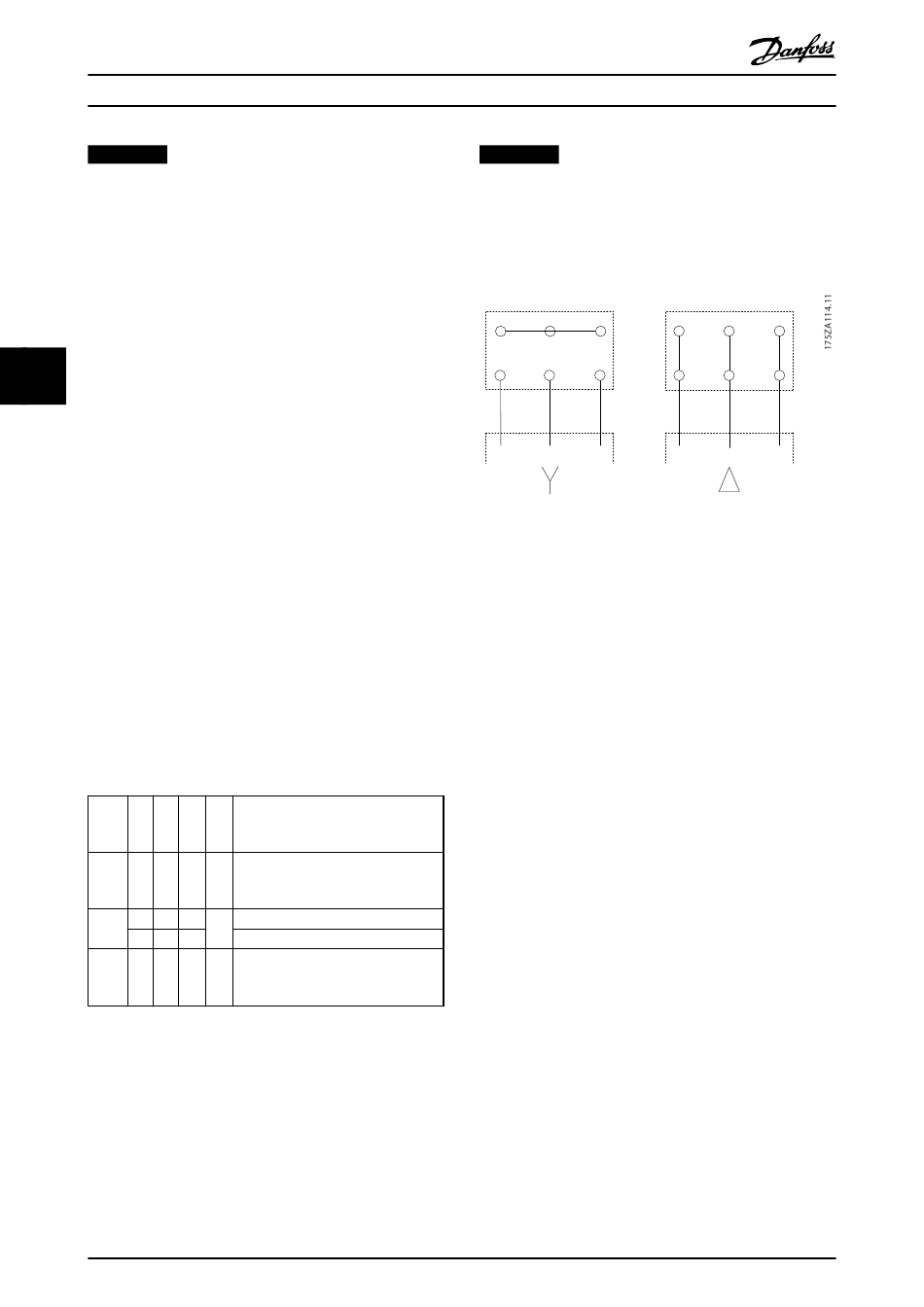

Abbildung 5.52 Motorkabelanschluss
Motor
U V W
2 2 2
V W
U
1 1
1
FC
96 97 98
