Installation
5.4.7 Relaisausgang Baugrößen E und F
Relais 1
•
Klemme 01: Bezugspotenzial
•
Klemme 02: Schließer 240 V AC
•
Klemme 03: Öffner 240 V AC
Relais 2
•
Klemme 04: Bezugspotenzial
•
Klemme 05: Schließer 400 V AC
•
Klemme 06: Öffner 240 V AC
5 5
Relais 1 und Relais 2 werden in 5-40 Function Relay,
5-41 On Delay, Relay und 5-42 Off Delay, Relay
programmiert.
Verwenden Sie das Optionsmodul MCB 105 für zusätzliche
Relaisausgänge.

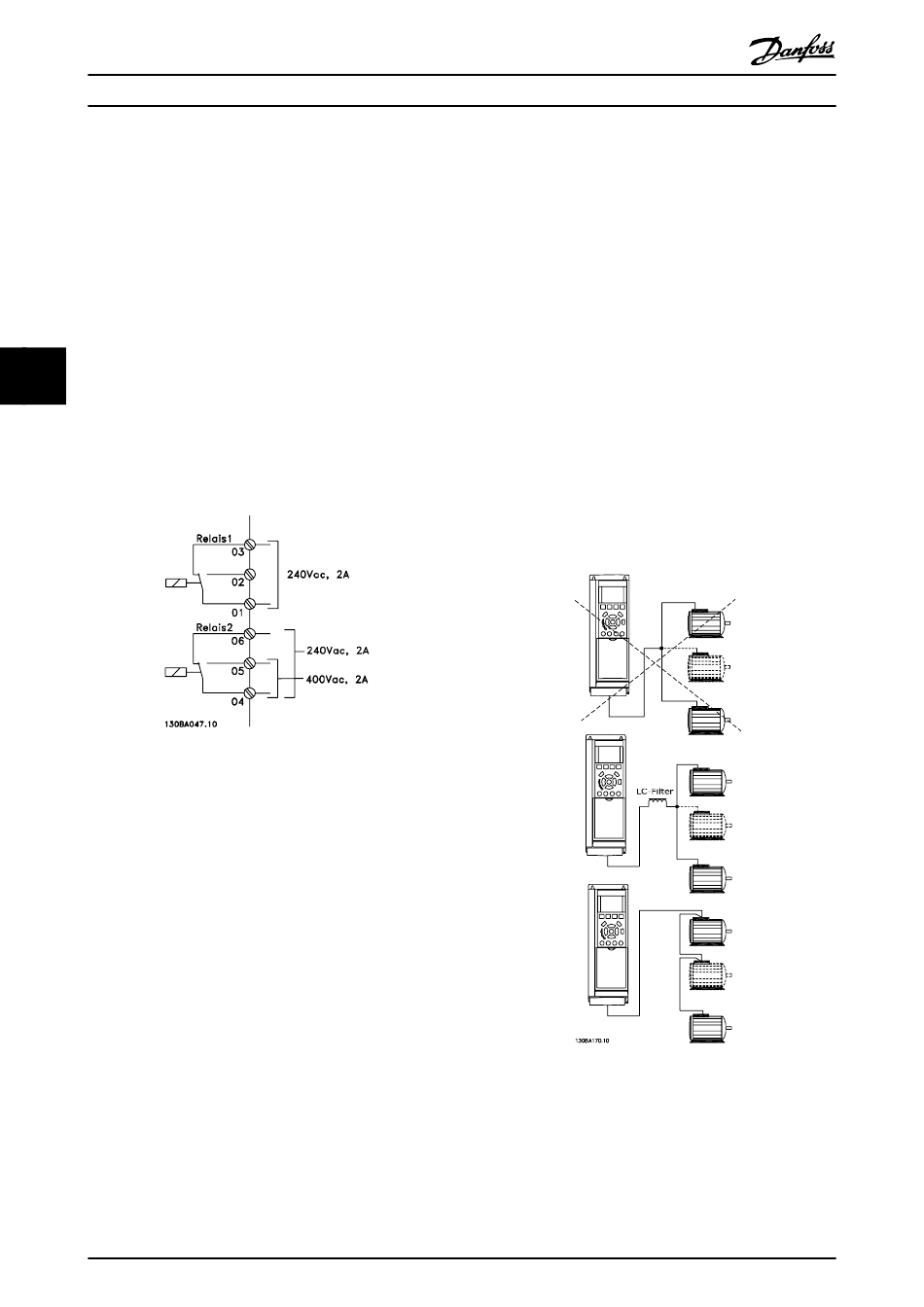

Abbildung 5.98 Zusätzliche Relaisausgänge für Baugrößen
E und F
162
Projektierungshandbuch
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.

5.4.8 Parallelschaltung von Motoren

Der Frequenzumrichter kann mehrere parallel geschaltete
Motoren steuern/regeln. Der Gesamtstrom der Motoren
darf den maximalen Ausgangsnennstrom I
zumrichters nicht übersteigen.
Wenn Motoren parallel angeschlossen werden, kann
1-29 Autom. Motoranpassung nicht verwendet werden.
Kleine Motoren haben einen relativ hohen ohmschen
Widerstand im Stator, wodurch es zu Problemen beim Start
und bei niedrigen Drehzahlen kommen kann.
Das elektronische Thermorelais (ETR) des Frequenzum-
richters kann nicht als Motorüberlastschutz für die
einzelnen Motoren der Systeme mit-parallel
angeschlossene Motoren verwendet werden. Ein zusätz-
licher Motorschutz, z. B. Thermistoren in jedem Motor oder
einzelne Thermorelais, sind deshalb vorzusehen.
(Trennschalter sind als Schutz nicht geeignet).
Abbildung 5.99 Ordnungsgemäßer paralleler Motoranschluss
des Frequen-
INV
MG16C103
