Lesen dieses Projektierungs...
1 1
Frequenzumrichter:
I
VLT,MAX
Der maximale Ausgangsstrom.
I
VLT,N
Der vom Frequenzumrichter gelieferte Nennaus-
gangsstrom.
U
VLT, MAX
Die maximale Ausgangsspannung.
Eingang:
Steuerbefehl
Sie können den
angeschlossenen Motor
über das LCP oder die
Digitaleingänge starten
und stoppen.
Die Funktionen sind in
zwei Gruppen unterteilt.
Funktionen in Gruppe 1
haben eine höhere
Priorität als Funktionen in
Gruppe 2.
Tabelle 1.4 Eingangsfunktionen
Motor:
f
JOG
Die Motorfrequenz, wenn die Funktion Festdrehzahl JOG
aktiviert (über digitale Klemmen).
f
M
Die Motorfrequenz.
f
MAX
Die maximale Motorfrequenz.
f
MIN
Die minimale Motorfrequenz.
f
M,N
Die Motornennfrequenz (Typenschilddaten).
I
M
Der Motorstrom.
I
M,N
Der Motornennstrom (Typenschilddaten).
n
M,N
Die Motornenndrehzahl (Typenschilddaten).
10
Projektierungshandbuch
Grup- Reset, Motorfreilauf,
pe 1 Quittieren und Freilaufstopp,
Schnellstopp, DC-Bremse,
Stopp und die "Off"-Taste.
Grup- Start, Puls-Start,
pe 2 Reversierung, Start +
Reversierung, Festdrehzahl
JOG und Ausgangsfrequenz
speichern.
Danfoss A/S © Ver. 2014-02-27 Alle Rechte vorbehalten.
P
M,N
Die Motornennleistung (Typenschilddaten).
T
M,N
Das Nenndrehmoment (Motor).
U
M
Die momentane Spannung des Motors.
U
M,N
Die Motornennspannung (Typenschilddaten).

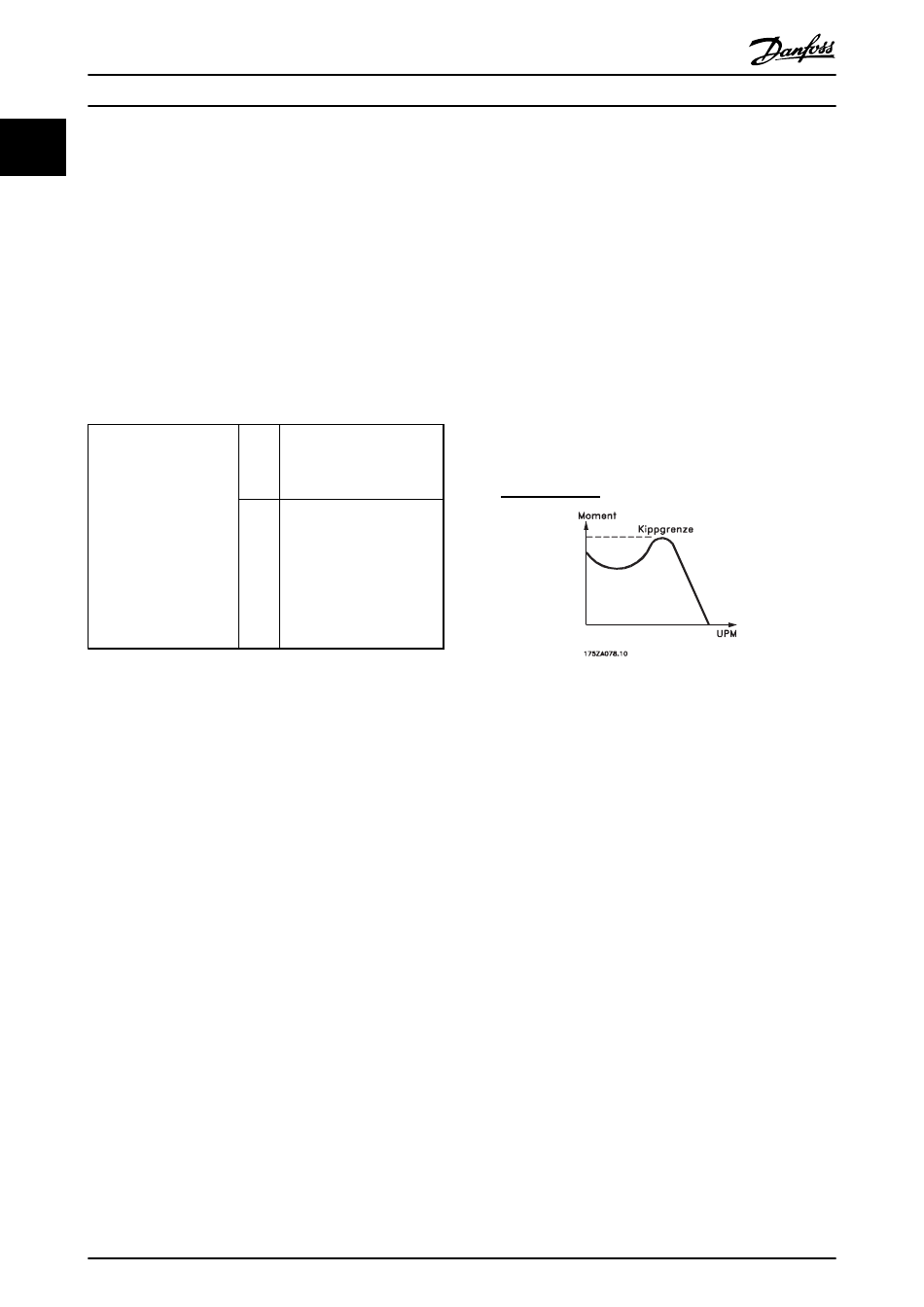

Losbrechmoment:
n
s
Synchrone Motordrehzahl.
Par. . 1 − 23 × 60 s
2 ×
ns =
Par. . 1 − 39
Abbildung 1.1 Tabelle Losbrechmoment
η
VLT
Der Wirkungsgrad des Frequenzumrichters ist definiert als
das Verhältnis zwischen Leistungsabgabe und Leistungs-
aufnahme.
Einschaltsperrbefehl
Ein Stoppbefehl, der zur Gruppe 1 der Steuerbefehle
gehört.
Stoppbefehl
Siehe Parametergruppe Steuerbefehle.
Sollwerte:
Analogsollwert
Ein Sollwertsignal an den Analogeingängen 53 oder 54
(Spannung oder Strom).
Binärsollwert
Ein über die serielle Schnittstelle (FS-485 Klemme 68-69)
angelegtes Sollwertsignal.
Bussollwert
Ein an die serielle Kommunikationsschnittstelle (FU-Schnitt-
stelle) übertragenes Signal.
MG16C103
