Funktionsprinzip, Technische Daten
optoCONTOL 2500
Anzeige
Vibration
4
Schock
4
Eingänge
Zubehör, optional
Die angegebenen Daten gelten für eine konstante Raumtemperatur von 20 °C, Sensor
ständig in Betrieb.
1) Gemessen bei einem Abstand Lichtquelle - Empfänger 150 mm
2) Gemessen bei einem Abstand Lichtquelle - Empfänger 300 mm
3) Anzeigeauflösung
4) Prüfung der Sensoreinheit
1) +2) Betriebsart: Kantenmessung
3.6
Blockschaltbild
Lichtquelle
Laser
Empfänger
(Kamera)
Sensoreinheit

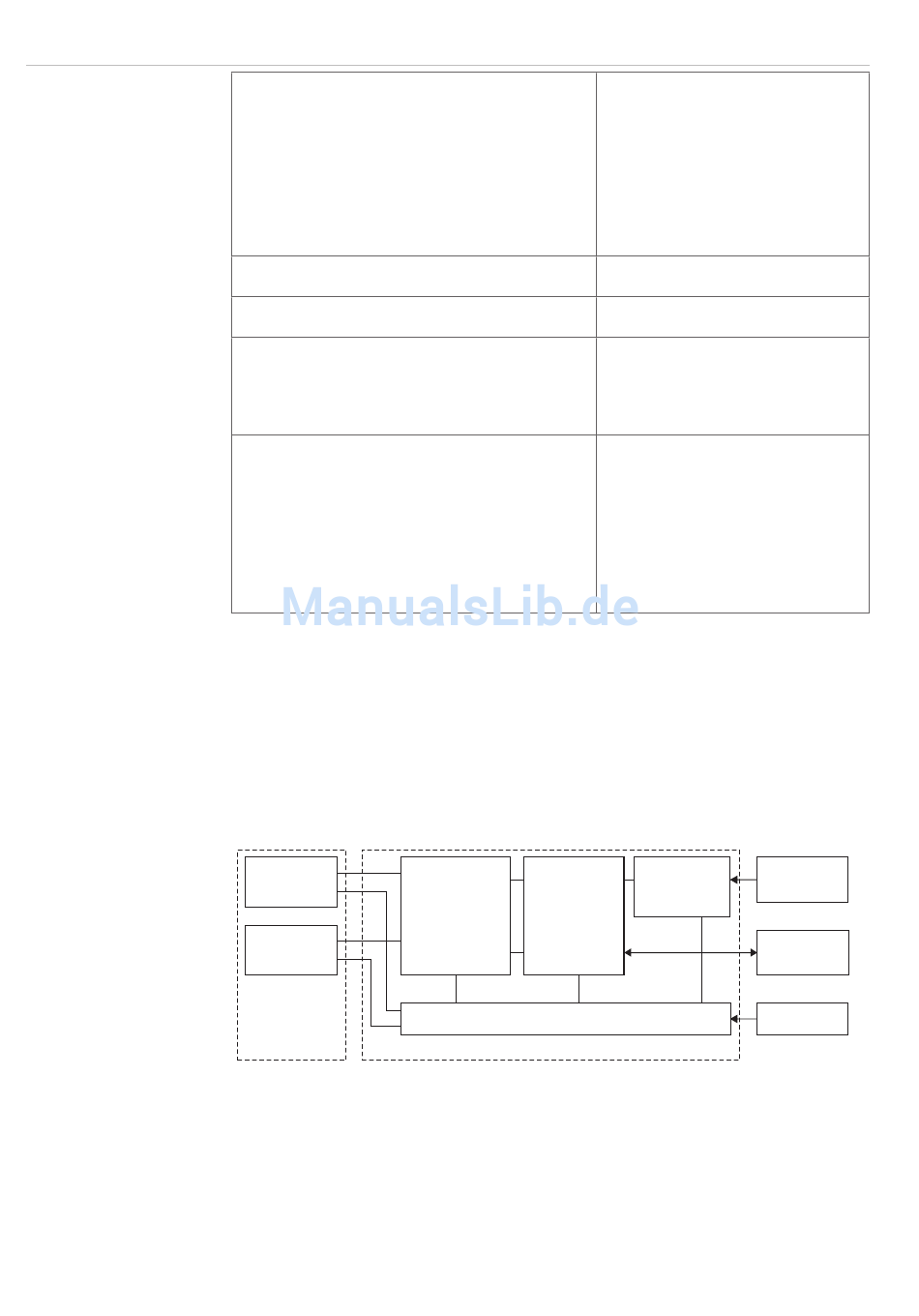

Abb. 10 Blockschaltbild Messsystem ODC2500
Sensor-
Kommunika-
Signal-
tionseinheit
Verarbeitung
(Controller)
(Digitaler
Signal-
prozessor)
Stromversorgung
Controller
- LC-Display (Wert, Maximum, Mini-
mum, Spitze zu Spitze)
- Messwertanzeige in mm oder
Zoll (inch), wählbar
- Menüsprache in Deutsch oder
Englisch, wählbar
- 3x LED (power on, Laser on,
Fehler)
nach DIN EN 60068-2-6
2 g / 20 ... 500 Hz
nach DIN EN 60068-2-29
15 g / 6 ms
- Nullpunkt (Zero)
- Synchronisation
- Laser on/off (per Menü abschalt-
bar)
- Kabelverlängerung für Lichtquelle
und Empfänger (3 m oder 8 m)
- Versorgungskabel
(3 m oder 10 m)
- Signal-Ausgangskabel (Signal-
und Schaltausgänge):
analog (3 m) + RS232 (3 m)
analog (3 m) + RS422 (10 m)
Anzeige-
Anwender
und Bedien-
einheit
Ein- und
Ausgänge
+24 VDC
Seite 12
