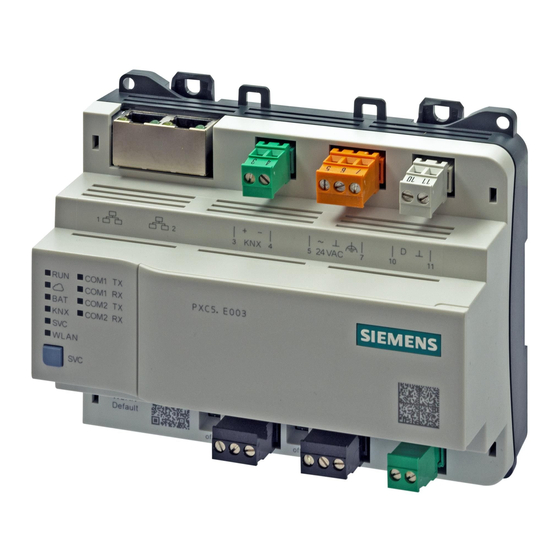

Desigo™
Systemcontroller
PXC5.E003
A6V11646020_de--_b
2020-07-10
Systemcontroller für die Integration von Modbus- und BACnet MS/TP-Geräten
●
Integrationsplattform und Systemcontroller für Drittgeräte und Drittsysteme über
Modbus und BACnet MS/TP
●
Kommunikation BACnet/IP
●
2-Port Ethernet-Switch für kostengünstige Verkabelung
●
Integration von Modbus RTU und/oder Modbus TCP
●
Integration von BACnet MS/TP-Geräten
●
WLAN-Schnittstelle für Engineering und Inbetriebnahme
●
Betriebsspannung AC 24 V
●
Montage auf Norm-Tragschiene oder Wandmontage
●
Steckbare Schraubklemmenblöcke
Smart Infrastructure
Werbung
Verwandte Anleitungen für Siemens Desigo PXC5.E003
Inhaltszusammenfassung für Siemens Desigo PXC5.E003
- Seite 1 Desigo™ Systemcontroller PXC5.E003 Systemcontroller für die Integration von Modbus- und BACnet MS/TP-Geräten ● Integrationsplattform und Systemcontroller für Drittgeräte und Drittsysteme über Modbus und BACnet MS/TP ● Kommunikation BACnet/IP ● 2-Port Ethernet-Switch für kostengünstige Verkabelung ● Integration von Modbus RTU und/oder Modbus TCP ●...
- Seite 2 PXM30.E 10.1 " PXM40.E 15.6 " PXM50.E Touchpanels mit Datenhaltung im Webserver PXG3.Wx00-1: A6V11664139 7.0 " PXM30-1 10.1 " PXM40-1 15.6 " PXM50-1 BACnet/IP-Webserver mit Standardfunktionalität PXG3.W100-1 A6V10808336 BACnet/IP-Webserver mit erweiterter Funktionalität PXG3.W200-1 Siemens Schweiz AG A6V11646020_de--_b Smart Infrastructure 2020-07-10...
- Seite 3 Optionale Batterie leer - ersetzen COM… Gelb Blinken Kommunikation Dauernd Aus Keine Kommunikation mit Subsystem Gelb (für später) Dauernd Aus Blinken Gerät ist nicht konfiguriert Blinken nach Wink- Systemcontroller-Identifizierung nach Befehl Empfang des Wink-Befehls Siemens Schweiz AG A6V11646020_de--_b Smart Infrastructure 2020-07-10...
- Seite 4 Alle LEDs gehen aus, das Gerät startet. Warten, bis das Gerät fertig gestartet ist – unkonfiguriert (grüne RUN LED und rote SVC LED blinken) Produktdokumentation Verwandte Dokumente wie Umweltdeklarationen, CE-Deklarationen u. a. können Sie über folgende Internet-Adresse herunterladen: https://siemens.com/bt/download Siemens Schweiz AG A6V11646020_de--_b Smart Infrastructure 2020-07-10...
- Seite 5 Elektro- und Elektronik-Altgerät und darf nicht als Haushaltsmüll entsorgt werden. ● Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. ● Beachten Sie die örtliche und aktuell gültige Gesetzgebung. ● Entsorgen Sie verbrauchte Batterien in den dafür vorgesehenen Sammelstellen. Siemens Schweiz AG A6V11646020_de--_b Smart Infrastructure 2020-07-10...
-
Seite 6: Technische Daten
2 x 0.6 mm ∅ bis 1.0 mm (22 bis 18 AWG) 1 x 0.6 mm ∅ bis 2.5 mm Kupferlitze ohne Aderendhülse (22 bis 14 AWG) oder 2 x 0.6 mm ∅ bis 1.5 mm (22 bis 16 AWG) Siemens Schweiz AG A6V11646020_de--_b Smart Infrastructure 2020-07-10... - Seite 7 Anzeige z.B. WIFI:S:PXC5.E003_0000550;T:WPA;P:1400052738;; Danach SSID = PXC5.E003_0000550 und Passwort = 1400052738 Manuelle Ermittlung: Info aus Date/Series/SN-Block verwenden. Dies sieht etwa so aus: Datum/Serie: 20190423A0000550 S/N: 1400052738 SSID = <ASN>_<Laufnummer nach Serien-Buchstabe> und Passwort = <S/N> Siemens Schweiz AG A6V11646020_de--_b Smart Infrastructure 2020-07-10...
- Seite 8 Verpackung, Umweltnutzen, Entsorgung) Dokumente können unter http://siemens.com/bt/download bezogen werden. Gehäuse Gehäuse Farbe Oberteil/Unterteil RAL 7035 (lichtgrau) / RAL 7016 (anthrazitgrau) Abmessungen Nach DIN 43880, siehe Abmessungen Gewicht ohne/mit Verpackung 351 g / 391 g Siemens Schweiz AG A6V11646020_de--_b Smart Infrastructure 2020-07-10...
-
Seite 9: Garantie
71, 72 +, - M-Bus-Schnittstelle (für später) Garantie Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit den im Kapitel "Gerätekombinationen" aufgeführten Siemens-Produkten gewährleistet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Siemens Schweiz AG A6V11646020_de--_b Smart Infrastructure 2020-07-10... - Seite 10 45 (1.77") 49 (1.91") 129 (5.08") 65.5 (2.58") 144 (5.67") 70.5 (2.78") Herausgegeben von © Siemens Schweiz AG, 2020 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724 2424 www.siemens.com/buildingtechnologies...
